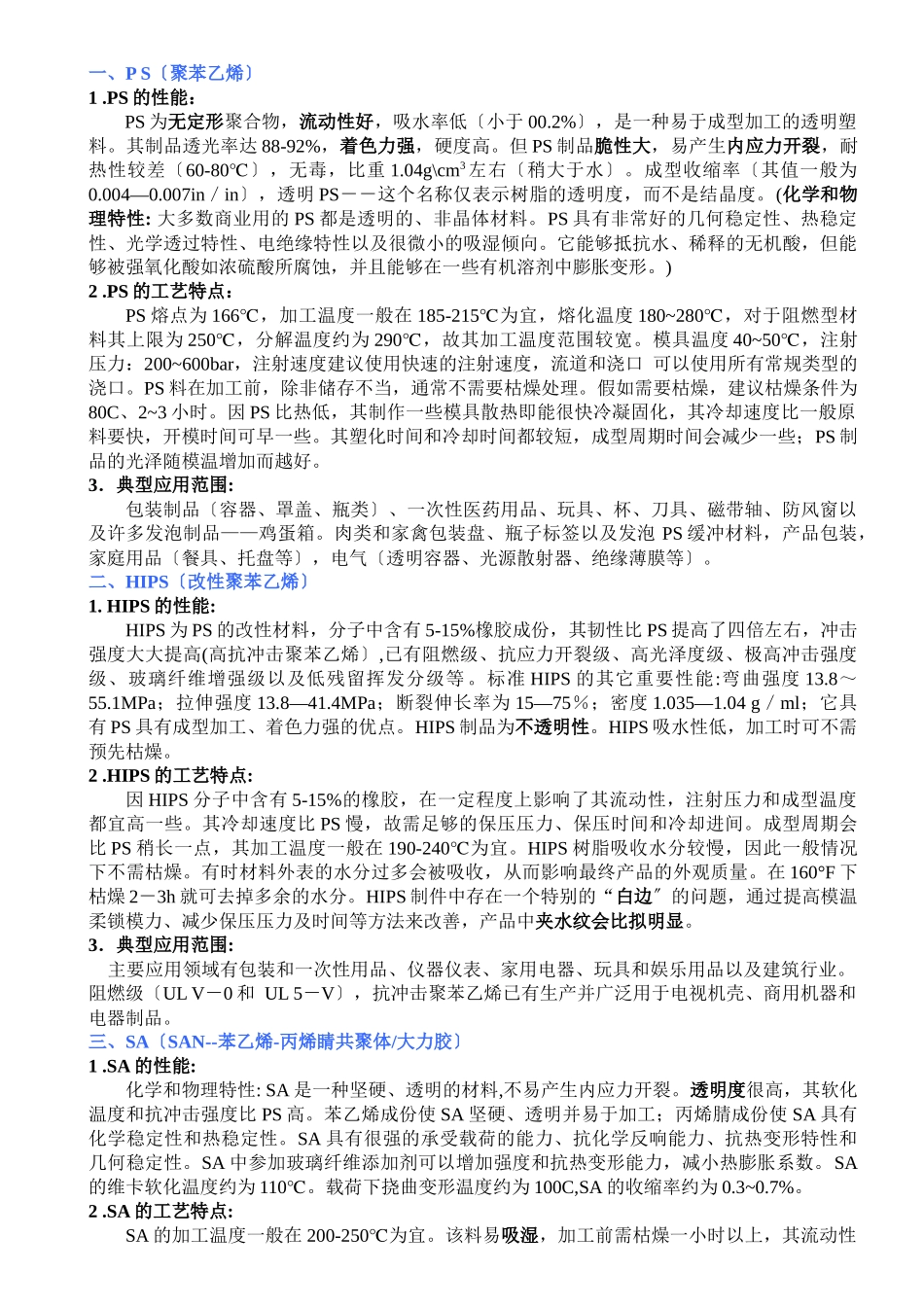

一、P S〔聚苯乙烯〕1 .PS 的性能：PS 为无定形聚合物，流动性好，吸水率低〔小于 00.2%〕，是一种易于成型加工的透明塑料。其制品透光率达 88-92%，着色力强，硬度高。但 PS 制品脆性大，易产生内应力开裂，耐热性较差〔60-80℃〕，无毒，比重 1.04g\cm3 左右〔稍大于水〕。成型收缩率〔其值一般为0.004—0.007in／in〕，透明 PS－－这个名称仅表示树脂的透明度，而不是结晶度。(化学和物理特性: 大多数商业用的 PS 都是透明的、非晶体材料。PS 具有非常好的几何稳定性、热稳定性、光学透过特性、电绝缘特性以及很微小的吸湿倾向。它能够抵抗水、稀释的无机酸，但能够被强氧化酸如浓硫酸所腐蚀，并且能够在一些有机溶剂中膨胀变形。) 2 .PS 的工艺特点：PS 熔点为 166℃，加工温度一般在 185-215℃为宜，熔化温度 180~280℃，对于阻燃型材料其上限为 250℃，分解温度约为 290℃，故其加工温度范围较宽。模具温度 40~50℃，注射压力：200~600bar，注射速度建议使用快速的注射速度，流道和浇口 可以使用所有常规类型的浇口。PS 料在加工前，除非储存不当，通常不需要枯燥处理。假如需要枯燥，建议枯燥条件为80C、2~3 小时。因 PS 比热低，其制作一些模具散热即能很快冷凝固化，其冷却速度比一般原料要快，开模时间可早一些。其塑化时间和冷却时间都较短，成型周期时间会减少一些；PS 制品的光泽随模温增加而越好。3．典型应用范围: 包装制品〔容器、罩盖、瓶类〕、一次性医药用品、玩具、杯、刀具、磁带轴、防风窗以及许多发泡制品——鸡蛋箱。肉类和家禽包装盘、瓶子标签以及发泡 PS 缓冲材料，产品包装，家庭用品〔餐具、托盘等〕，电气〔透明容器、光源散射器、绝缘薄膜等〕。二、HIPS〔改性聚苯乙烯〕1. HIPS 的性能:HIPS 为 PS 的改性材料，分子中含有 5-15%橡胶成份，其韧性比 PS 提高了四倍左右，冲击强度大大提高(高抗冲击聚苯乙烯〕,已有阻燃级、抗应力开裂级、高光泽度级、极高冲击强度级、玻璃纤维增强级以及低残留挥发分级等。标准 HIPS 的其它重要性能:弯曲强度 13.8～55.1MPa；拉伸强度 13.8—41.4MPa；断裂伸长率为 15—75％；密度 1.035—1.04 g／ml；它具有 PS 具有成型加工、着色力强的优点。HIPS 制品为不透明性。HIPS 吸水性低，加工时可不需预先枯燥。2 .HIPS 的工艺特点:因 HIPS 分子中含有 5-15%的橡胶，在一定程度上影响了其流动性，注射压力和成型温度都宜高一...
