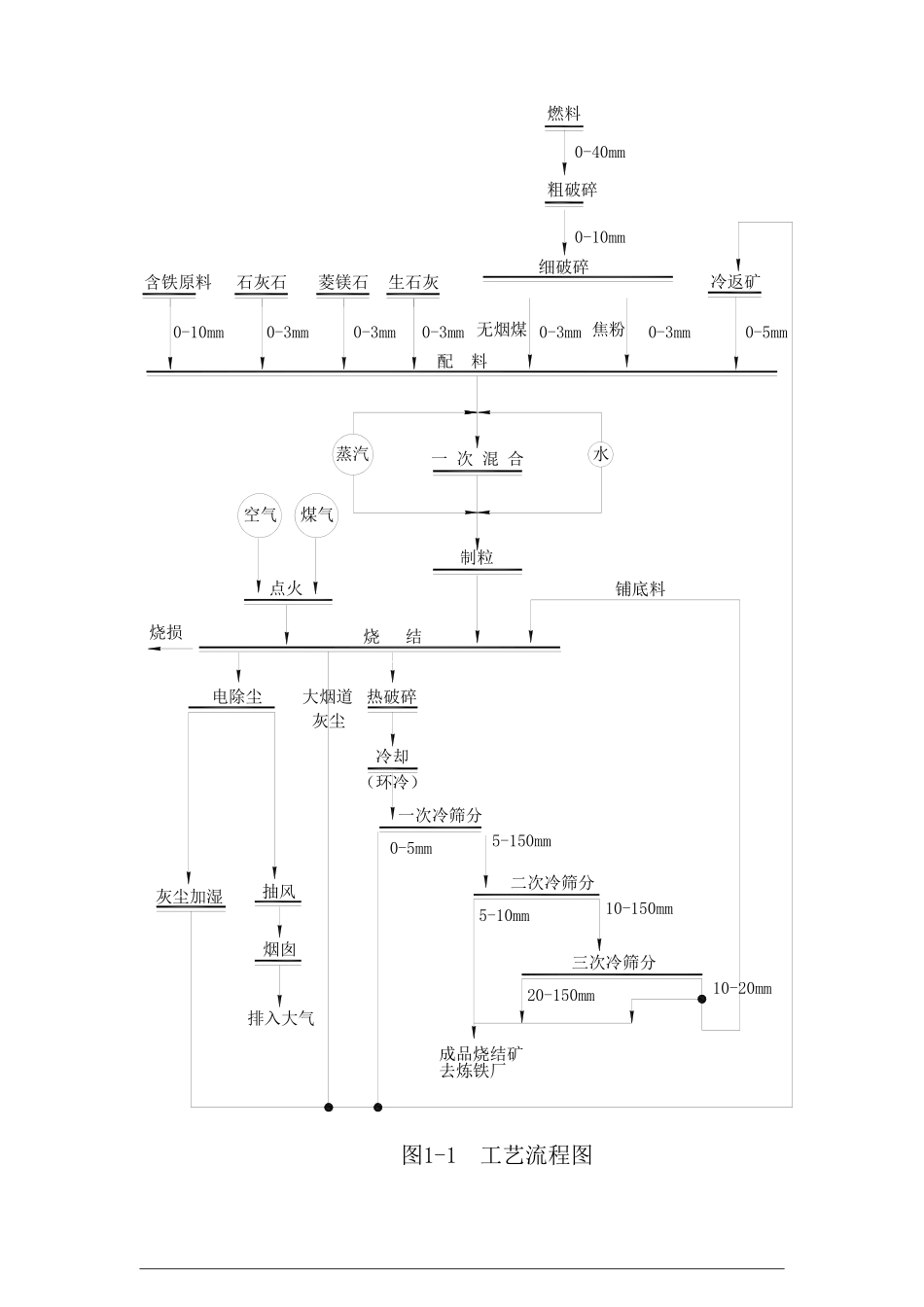

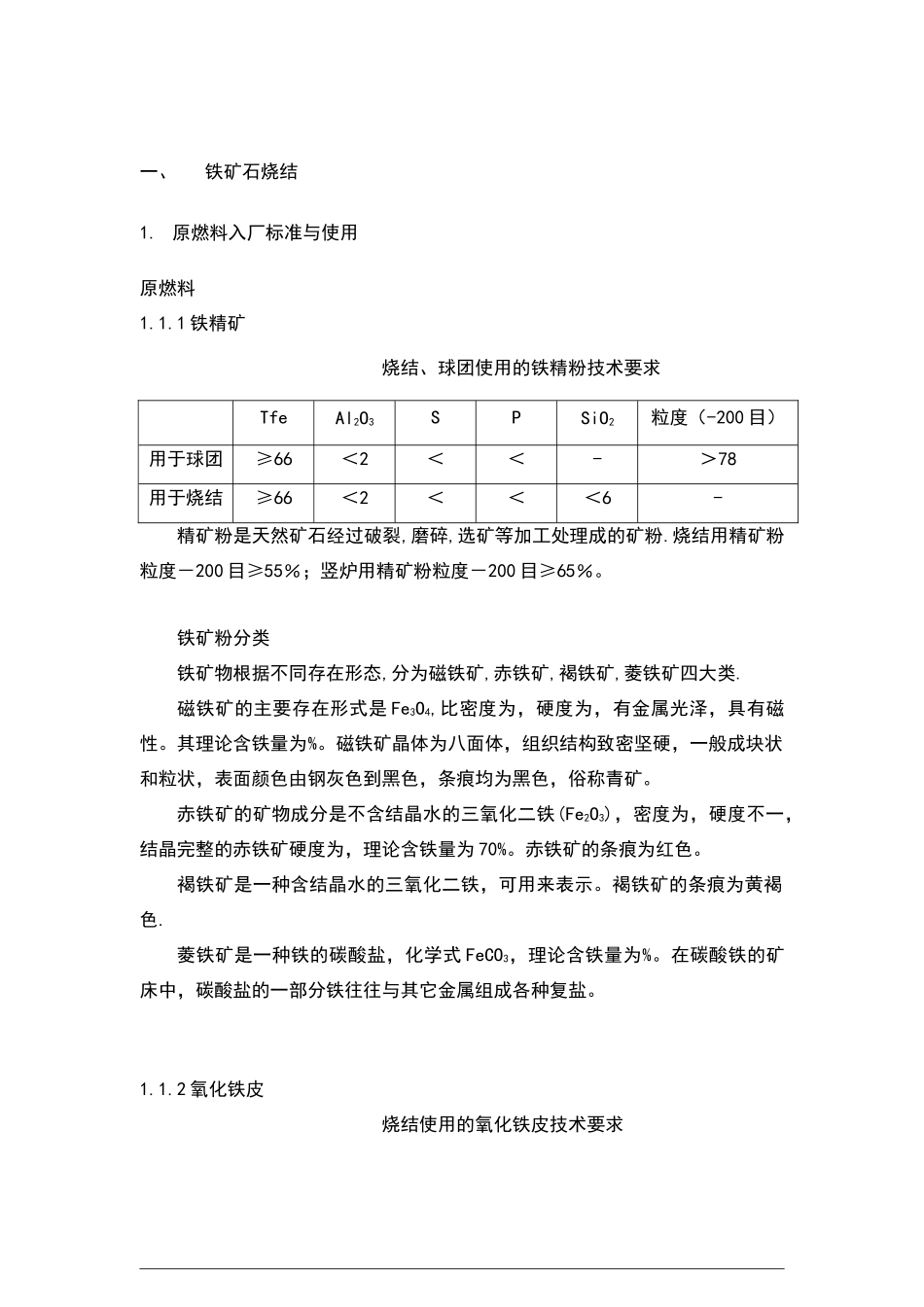

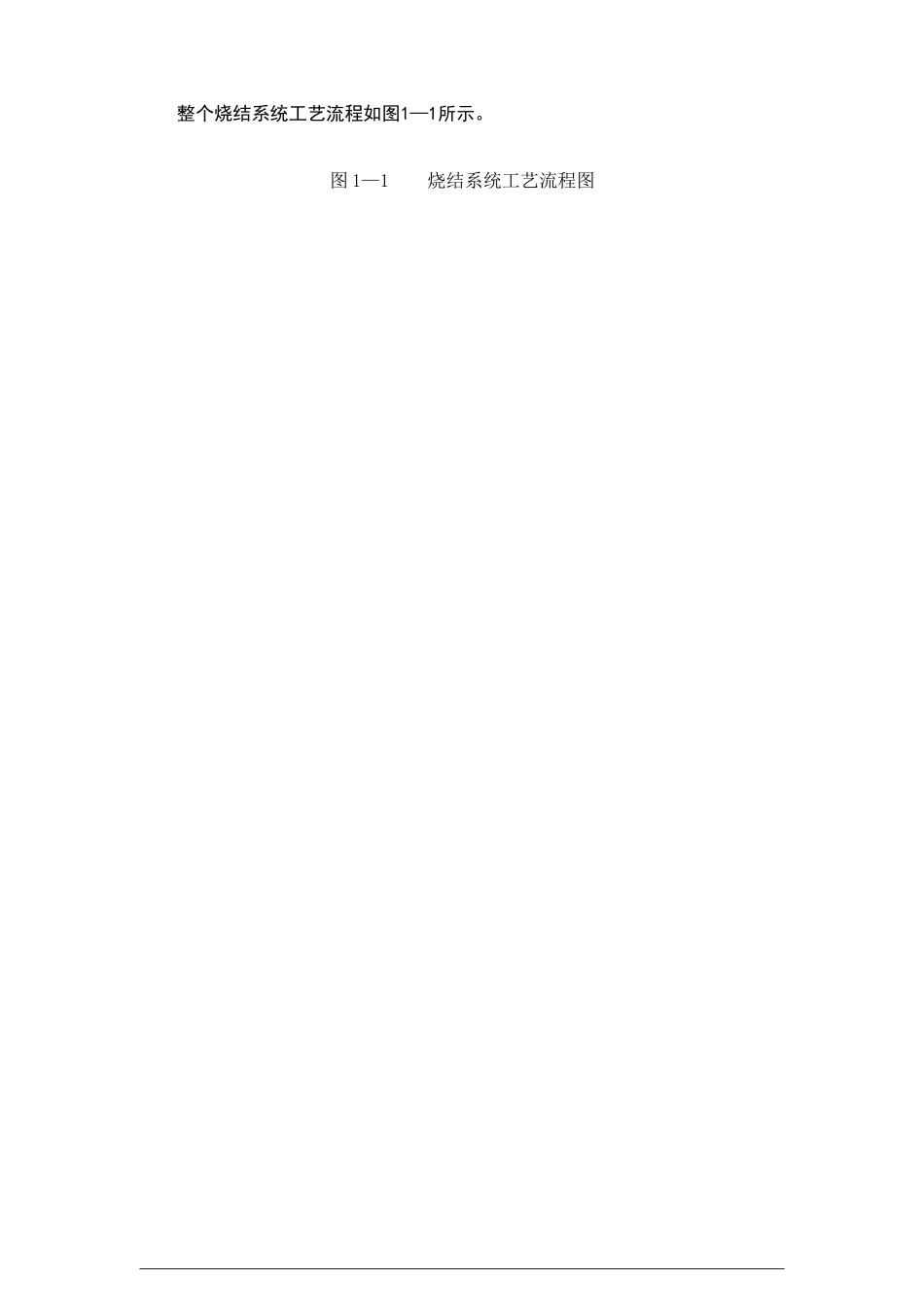

整个烧结系统工艺流程如图1—1所示。图 1—1烧结系统工艺流程图20-150mm10-20mm三次冷筛分灰尘加湿蒸汽含铁原料0-10mm0-3mm石灰石无烟煤焦粉0-40mm粗破碎0-3mm菱镁石0-3mm制粒图1-1 工艺流程图10-150mm5-150mm0-5mm5-10mm二次冷筛分一次冷筛分0-3mm0-10mm0-3mm细破碎冷返矿生石灰0-5mm铺底料水配 料点火煤气烧 结一 次 混 合冷却电除尘抽风烟囱排入大气热破碎空气烧损燃料（环冷）大烟道灰尘成品烧结矿去炼铁厂一、铁矿石烧结1. 原燃料入厂标准与使用原燃料1.1.1 铁精矿烧结、球团使用的铁精粉技术要求 TfeAl2O3SPSiO2粒度（-200 目）用于球团≥66＜2＜＜-＞78用于烧结≥66＜2＜＜＜6-精矿粉是天然矿石经过破裂,磨碎,选矿等加工处理成的矿粉.烧结用精矿粉粒度－200 目≥55％；竖炉用精矿粉粒度－200 目≥65％。铁矿粉分类铁矿物根据不同存在形态,分为磁铁矿,赤铁矿,褐铁矿,菱铁矿四大类.磁铁矿的主要存在形式是 Fe3O4,比密度为，硬度为，有金属光泽，具有磁性。其理论含铁量为%。磁铁矿晶体为八面体，组织结构致密坚硬，一般成块状和粒状，表面颜色由钢灰色到黑色，条痕均为黑色，俗称青矿。赤铁矿的矿物成分是不含结晶水的三氧化二铁(Fe2O3)，密度为，硬度不一，结晶完整的赤铁矿硬度为，理论含铁量为 70%。赤铁矿的条痕为红色。褐铁矿是一种含结晶水的三氧化二铁，可用来表示。褐铁矿的条痕为黄褐色.菱铁矿是一种铁的碳酸盐，化学式 FeCO3，理论含铁量为%。在碳酸铁的矿床中，碳酸盐的一部分铁往往与其它金属组成各种复盐。1.1.2 氧化铁皮烧结使用的氧化铁皮技术要求 项目TFe（％）水份（％）粒度（mm）其它指标≥69≤5≤20不能含有耐火砖、泥土、煤渣等杂质1.1.3 熔剂烧结使用的熔剂技术要求 名 称CaO+MgO%CaOSiO2MgO%P%S%烧损%粒度mm粒度范围％石灰石粉-≥≤2≤2≤≤≤45０－３≮10菱镁石粉-≤≤≥41０－３≮10 生石 灰-≥82≤≤≤０－3≮10烧结用生石灰粒度≤3mm 粒级含量不低于 90%。烧结用生石灰中的熔瘤、焦炭等杂质应捡出，且新奇、干燥、不得混入外来杂物。1.1.4 燃料烧结使用的燃料技术要求 2. 燃料加工燃料先入对辊破裂机粗破裂。经过对辊破裂以后的燃料产品粒度<10mm，再入四辊破裂机细碎。经过四辊破裂后的燃料粒度，应能满足烧结工艺要求。焦粉粒度≤3mm 的名 称固定碳灰 份挥 发 份S水分粒 度%碎 焦≥83<15≤≤<100-25mm焦 粉≥83<15≤≤<100-25mm部分>80%，无烟煤粒度≤3mm 的部分>75%，正...
