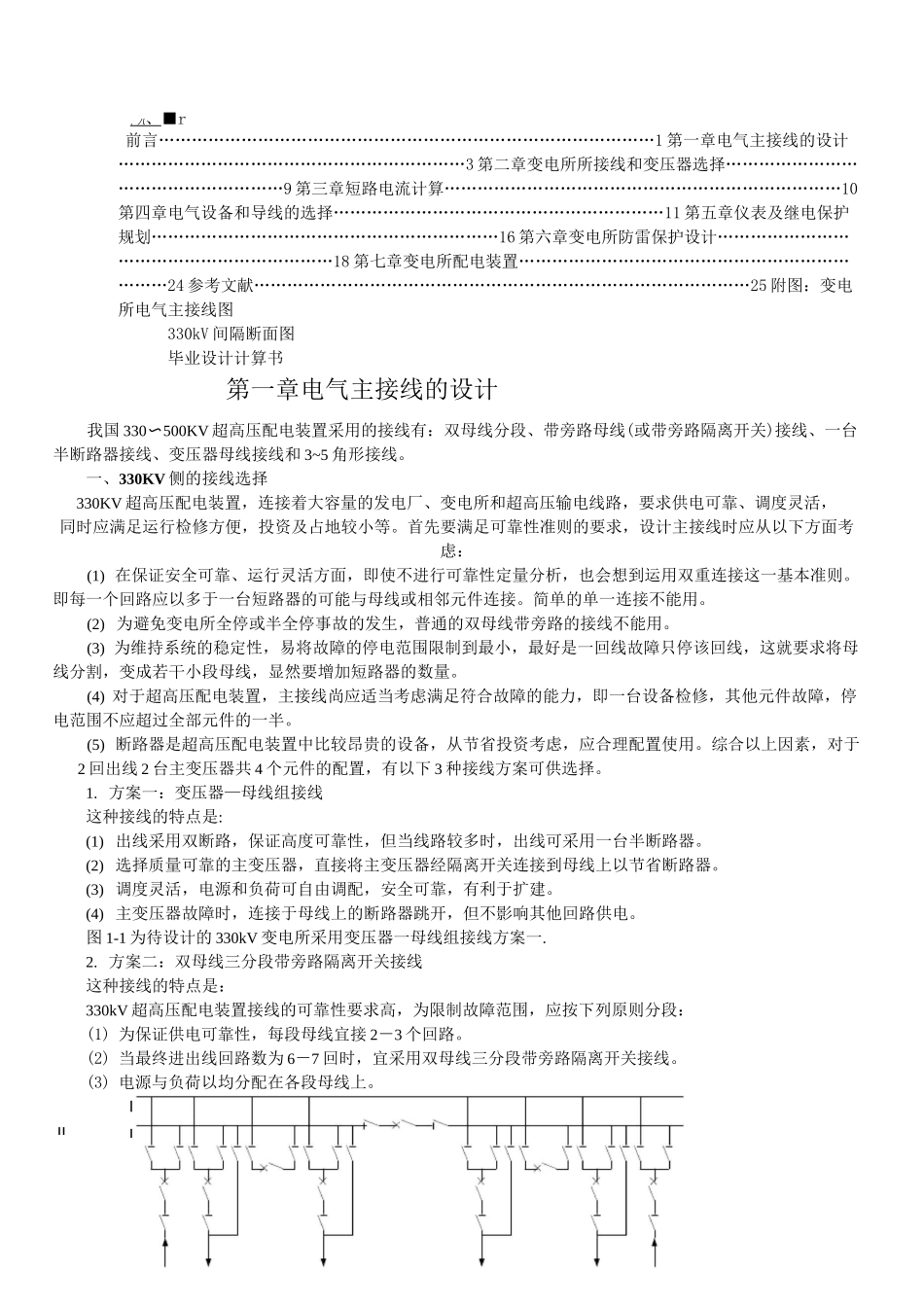

1IIII、八 、 ■r前言………………………………………………………………………………1 第一章电气主接线的设计………………………………………………………3 第二章变电所所接线和变压器选择………………………………………………9 第三章短路电流计算………………………………………………………………10第四章电气设备和导线的选择……………………………………………………11 第五章仪表及继电保护规划………………………………………………………16 第六章变电所防雷保护设计………………………………………………………18 第七章变电所配电装置……………………………………………………………24 参考文献………………………………………………………………………………25 附图：变电所电气主接线图330kV 间隔断面图毕业设计计算书第一章电气主接线的设计我国 330〜500KV 超高压配电装置采用的接线有：双母线分段、带旁路母线(或带旁路隔离开关)接线、一台半断路器接线、变压器母线接线和 3~5 角形接线。一、330KV 侧的接线选择330KV 超高压配电装置，连接着大容量的发电厂、变电所和超高压输电线路，要求供电可靠、调度灵活，同时应满足运行检修方便，投资及占地较小等。首先要满足可靠性准则的要求，设计主接线时应从以下方面考虑：(1) 在保证安全可靠、运行灵活方面，即使不进行可靠性定量分析，也会想到运用双重连接这一基本准则。即每一个回路应以多于一台短路器的可能与母线或相邻元件连接。简单的单一连接不能用。(2) 为避免变电所全停或半全停事故的发生，普通的双母线带旁路的接线不能用。(3) 为维持系统的稳定性，易将故障的停电范围限制到最小，最好是一回线故障只停该回线，这就要求将母线分割，变成若干小段母线，显然要增加短路器的数量。(4) 对于超高压配电装置，主接线尚应适当考虑满足符合故障的能力，即一台设备检修，其他元件故障，停电范围不应超过全部元件的一半。(5) 断路器是超高压配电装置中比较昂贵的设备，从节省投资考虑，应合理配置使用。综合以上因素，对于2 回出线 2 台主变压器共 4 个元件的配置，有以下 3 种接线方案可供选择。1. 方案一：变压器—母线组接线这种接线的特点是:(1) 出线采用双断路，保证高度可靠性，但当线路较多时，出线可采用一台半断路器。(2) 选择质量可靠的主变压器，直接将主变压器经隔离开关连接到母线上以节省断路器。(3) 调度灵活，电源和负荷可...
