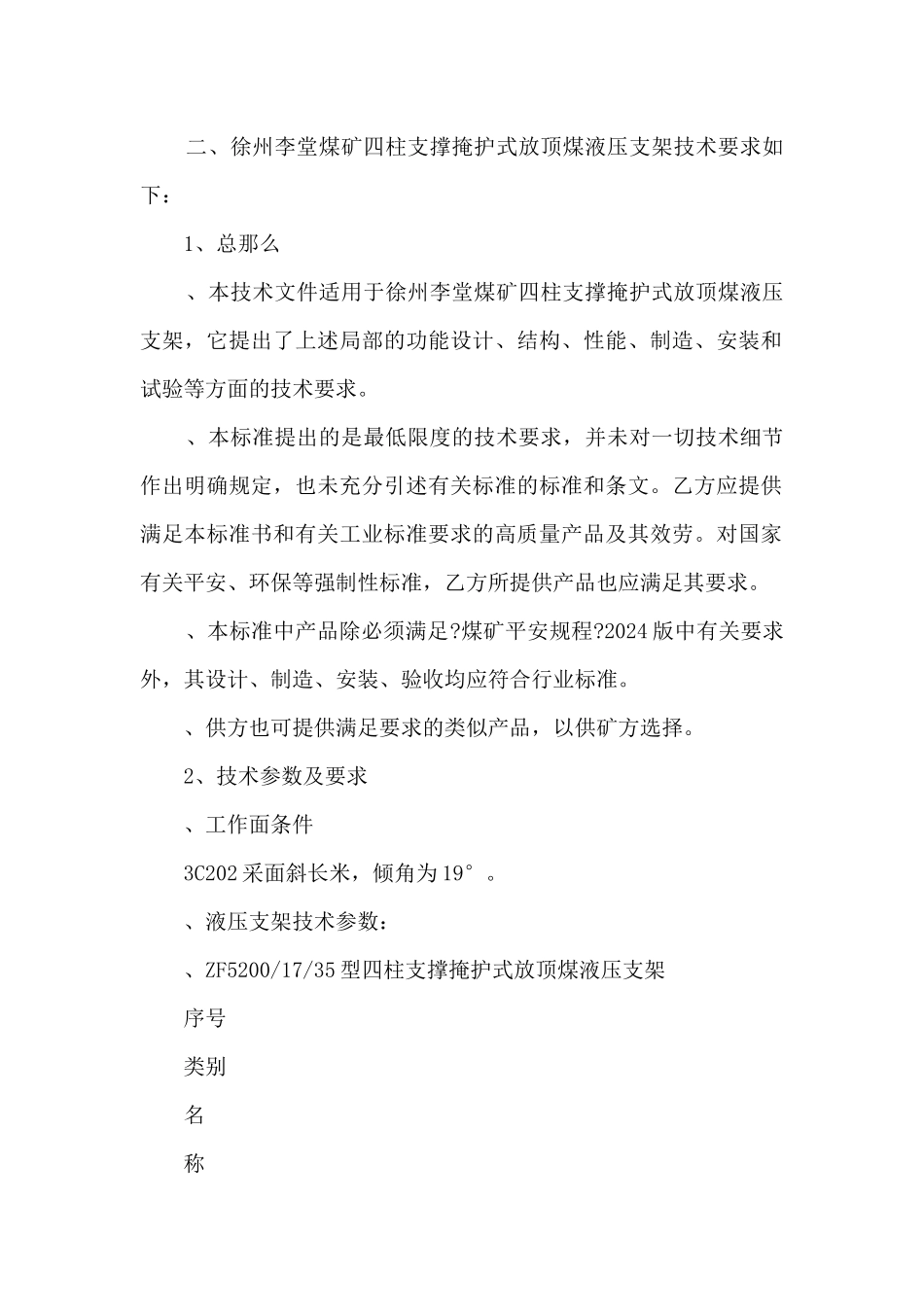

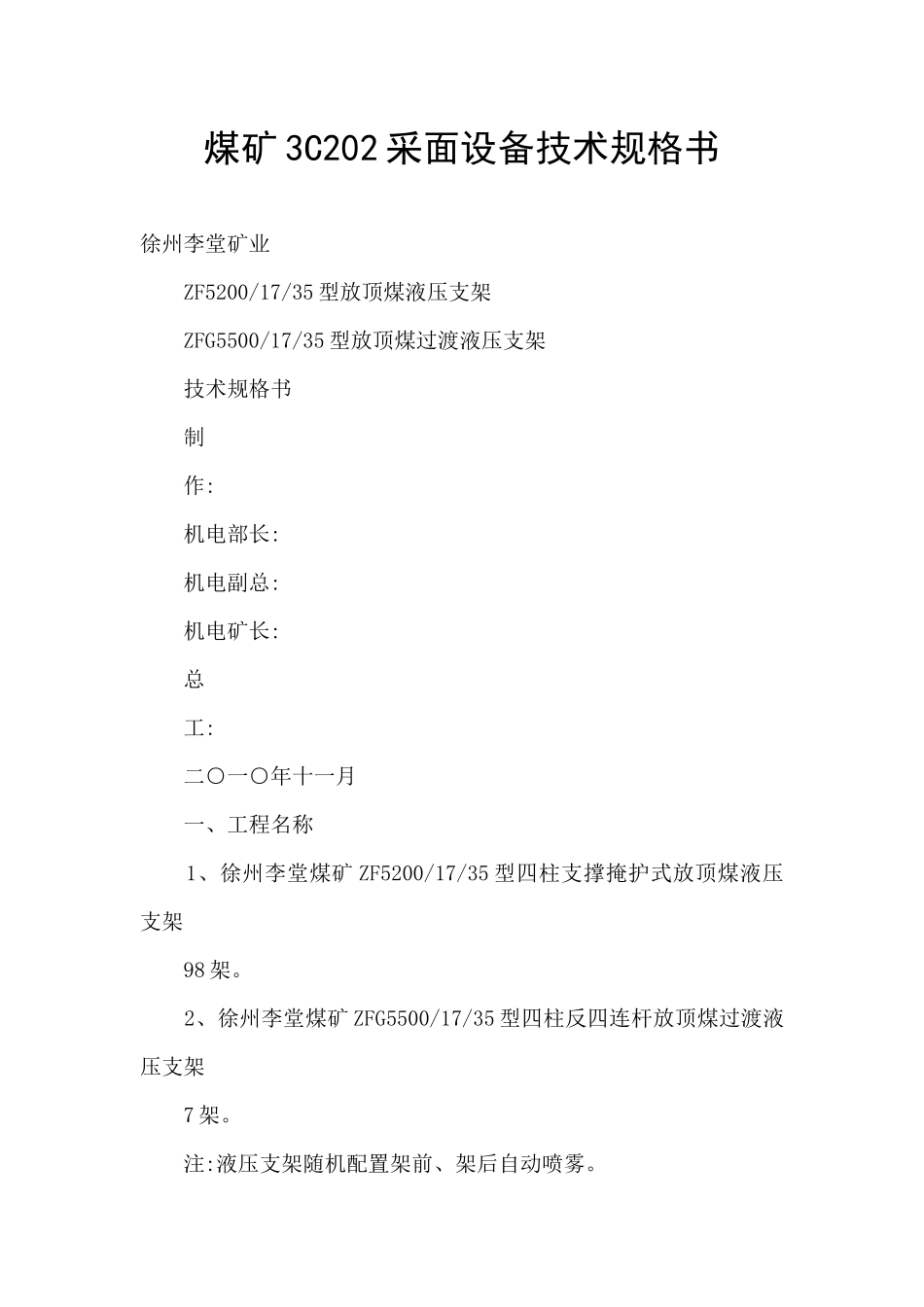

煤矿 3C202 采面设备技术规格书徐州李堂矿业 ZF5200/17/35 型放顶煤液压支架 ZFG5500/17/35 型放顶煤过渡液压支架 技术规格书 制 作: 机电部长: 机电副总: 机电矿长: 总 工: 二○一○年十一月 一、工程名称 1、徐州李堂煤矿 ZF5200/17/35 型四柱支撑掩护式放顶煤液压支架 98 架。 2、徐州李堂煤矿 ZFG5500/17/35 型四柱反四连杆放顶煤过渡液压支架 7 架。 注:液压支架随机配置架前、架后自动喷雾。 二、徐州李堂煤矿四柱支撑掩护式放顶煤液压支架技术要求如下： 1、总那么 、本技术文件适用于徐州李堂煤矿四柱支撑掩护式放顶煤液压支架，它提出了上述局部的功能设计、结构、性能、制造、安装和试验等方面的技术要求。 、本标准提出的是最低限度的技术要求，并未对一切技术细节作出明确规定，也未充分引述有关标准的标准和条文。乙方应提供满足本标准书和有关工业标准要求的高质量产品及其效劳。对国家有关平安、环保等强制性标准，乙方所提供产品也应满足其要求。 、本标准中产品除必须满足?煤矿平安规程?2024 版中有关要求外，其设计、制造、安装、验收均应符合行业标准。 、供方也可提供满足要求的类似产品，以供矿方选择。 2、技术参数及要求 、工作面条件 3C202 采面斜长米，倾角为 19°。 、液压支架技术参数： 、ZF5200/17/35 型四柱支撑掩护式放顶煤液压支架 序号 类别 名 称 数 据 单 位 1 液 压 支 架 高度 1700－3500 mm 宽度 1430－1600 mm 中心距 1500 mm 初撑力〔P=〕 4360 KN 工作阻力〔P=〕 5200 KN 支护强度〔f=〕 MPa 底板比压〔f=〕 MPa 操纵方式 本架 泵站压力 MPa 重量 约(以设计图为准) t 2 立 柱 ︵ 双 伸 缩 ︶ 数量 4 根 缸径 210/160 mm 杆径 200/140 mm 行程 1810 mm 初撑力〔P=〕 1090 KN 工作阻力〔P=〕 1300 KN 3 推 移 千 斤 顶 数量 1 根 缸径/杆径 140/85 mm 行程 700 mm 推溜力/拉架力 306/485 KN 4 伸 缩 千 斤 顶 数量 2 根 缸径/杆径 80/60 mm 行程 600 mm 推力/拉力 158/69 KN 5 护 帮 千 斤 顶 数量 1 根 缸径/杆径 100/70 mm 行程 470 mm 推力 247 KN 工作阻力〔P=〕 295 KN 6 侧 推 千 斤 顶 数量 3 根 缸径/杆径 63/45 mm 行程 170 mm 推力/拉力 98/48 KN 7 尾 梁 千 斤 顶 数量 2 根 缸径/杆径 1...
