电梯送风系统的安全性测试

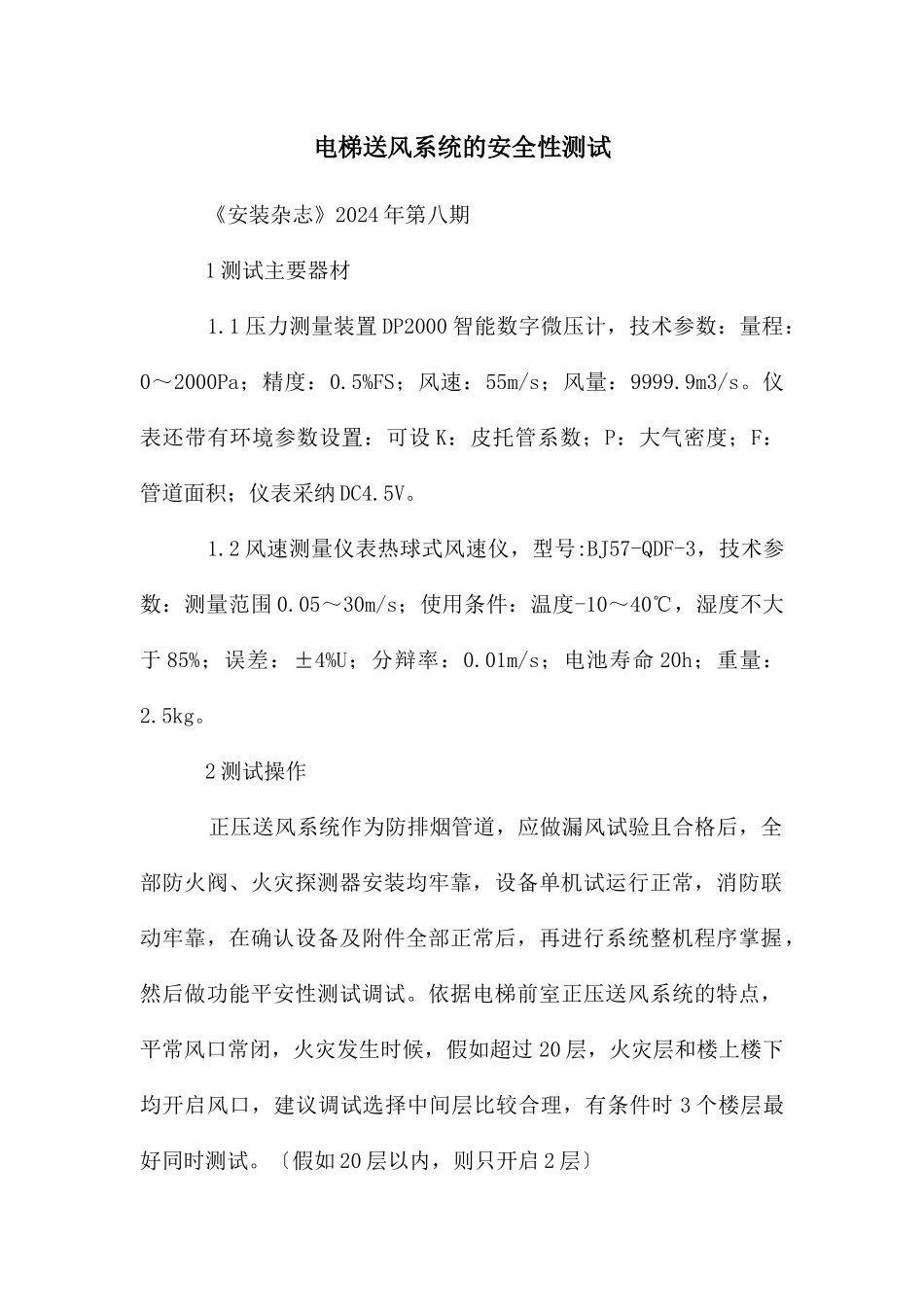

电梯送风系统的安全性测试 《安装杂志》2024 年第八期 1 测试主要器材 1.1 压力测量装置 DP2000 智能数字微压计，技术参数：量程：0～2000Pa；精度：0.5%FS；风速：55m/s；风量：9999.9m3/s。仪表还带有环境参数设置：可设 K：皮托管系数；P：大气密度；F：管道面积；仪表采纳 DC4.5V。 1.2 风速测量仪表热球式风速仪，型号:BJ57-QDF-3，技术参数：测量范围 0.05～30m/s；使用条件：温度-10～40℃，湿度不大于 85%；误差：±4%U；分辩率：0.01m/s；电池寿命 20h；重量：2.5kg。 2 测试操作 正压送风系统作为防排烟管道，应做漏风试验且合格后，全部防火阀、火灾探测器安装均牢靠，设备单机试运行正常，消防联动牢靠，在确认设备及附件全部正常后，再进行系统整机程序掌握，然后做功能平安性测试调试。依据电梯前室正压送风系统的特点，平常风口常闭，火灾发生时候，假如超过 20 层，火灾层和楼上楼下均开启风口，建议调试选择中间层比较合理，有条件时 3 个楼层最好同时测试。〔假如 20 层以内，则只开启 2 层〕 2.1 关闭全部楼梯间到走道的门，此时疏散楼梯和发生火灾层及楼上楼下的前室的风口打开〔1〕启动电梯前室和楼梯间的正压送风机〔疏散楼梯的正压和电梯前室是一个正压系统〕。〔2〕测得电梯前室的压力值。〔3〕在测试电梯前室的压力值时，可以调试正压送风带旁通系统或者带泄压系统的泄压力量，设置测压探头数值，大于 30Pa 时，系统联动打开屋迎风机的旁通阀泄压，或者自动开启与楼梯间连通的泄压阀泄压。 2.2 打开火灾层及底层前室至走道的门，依据表 1 选择开启门的数量，选择火灾层测试以下参数〔1〕火灾层前室到走道门洞断面处的风量。测试门洞断面风量可以采纳等小矩形法，在风洞平面用线拉成矩形网格，每个小矩形的网格对角线交接点作为测试点，截面尽量为正方形，面积不大于 0.05m2〔最好小于边长 220mm 的正方形〕，然后汇总取得平均流速值 Wp。依据平均流速来计算风量，Qm=Wp*Fm，Fm 是门洞面积，Fm=B*H，如图 1 所示。〔2〕门洞断面处的最低流速值。依据粘性液体边界理论，由于风洞平面四周的速度比中间低，可以沿着门框边缘 5~10mm 处，每隔 200~300mm 逐点测定空气速度，逐点测试气流速度，从而可以确定最低气流速度。如图2 所示。〔3〕电梯前室的压力值。〔4〕火灾层上层的压力改变值。〔5〕楼层的开门数结合 M 值表和现场实际。如建筑物超过 20 层，可以再打开任意一层...
