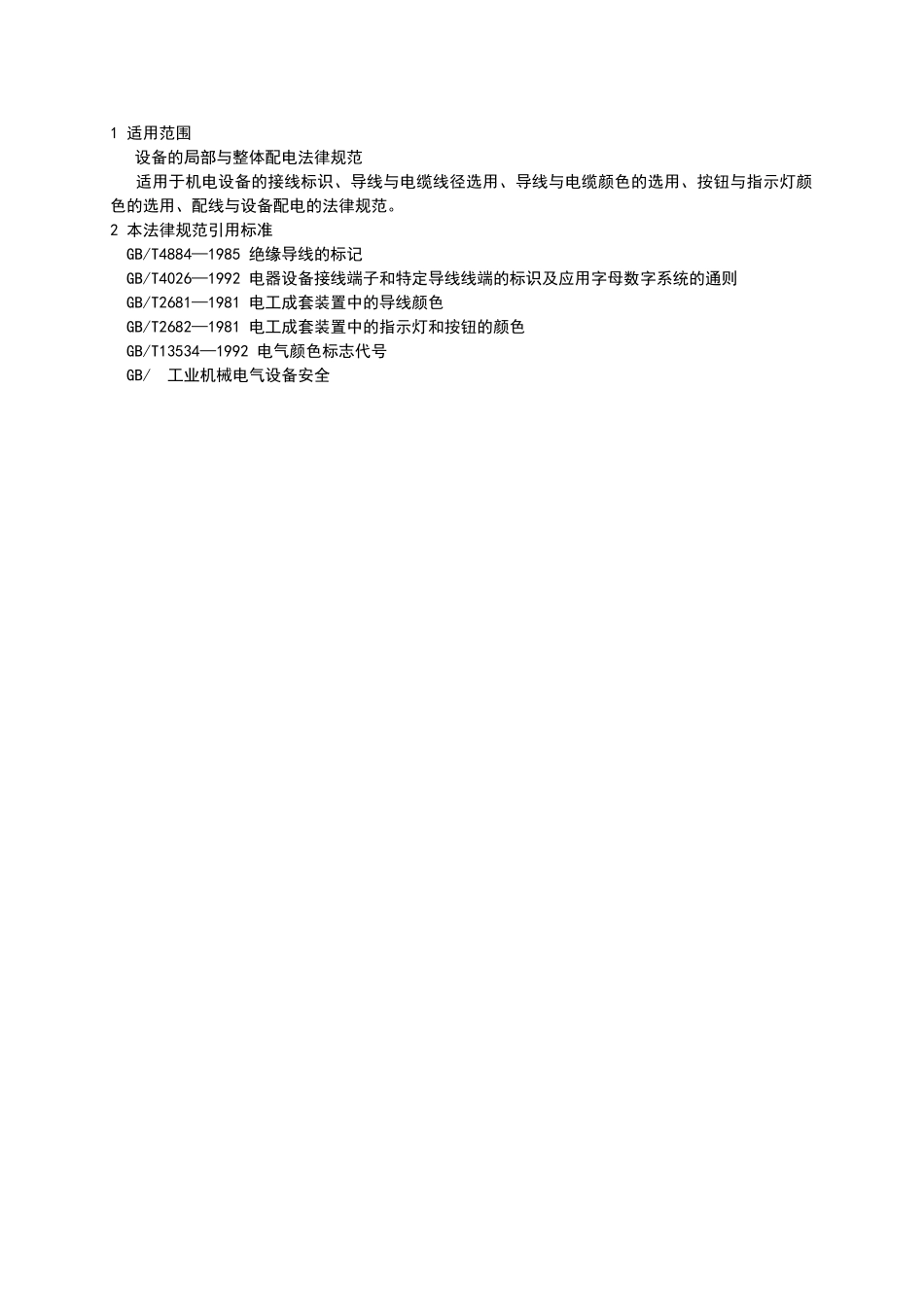

电气配线配电一般法律规范1 适用范围 设备的局部与整体配电法律规范 适用于机电设备的接线标识、导线与电缆线径选用、导线与电缆颜色的选用、按钮与指示灯颜色的选用、配线与设备配电的法律规范。2 本法律规范引用标准 GB/T4884—1985 绝缘导线的标记 GB/T4026—1992 电器设备接线端子和特定导线线端的标识及应用字母数字系统的通则GB/T2681—1981 电工成套装置中的导线颜色 GB/T2682—1981 电工成套装置中的指示灯和按钮的颜色GB/T13534—1992 电气颜色标志代号 GB/ 工业机械电气设备安全1、导线和电缆及配线法律规范导线和电缆的选用原则导线 导线一般应为铜质的。任何其他材质的导线都应具有承载相同电流的标称截面积,导线最高温度不应超过表 1 规定的值。表 1 正常和短路条件下导线允许的最高温度(单位:)℃绝缘种类正常条件下导线最高温度短路条件下导线短时极限温度聚氯乙烯(PVC)70160橡胶60200交联聚乙烯(XLPE)90250硅橡胶(SiR)180350短路时间下超过 5s 的假定绝热性能。正常工作时的载流容量 导线和电缆的载流容量由下列因素确定正常条件下,通过最大可能的稳态电流时导线的最高允许温度;短路条件下,允许的短时极限温度。 导线截面积应使得在最大稳态电流或其等效值情况下,导线温度不超过表 1 中的规定值。 外部配线的连续负载电流容量规定见表 2。假如电缆用铝代替铜导线,则表 7-112 中的数值应乘以减额系数。表 2 稳定环境温度 40℃时,采纳不同敷设方法的 PVC 绝缘铜导线或电缆的载流容量 IZ敷设方法(图 1-5)B1B2CE截面积/mm2载流容量 IZ/A电子设备线对--------三相系统中的单芯非屏蔽电缆---212242523283063229363710444050521660536670257767848835978310410450--12312370--15515595--192192120--221221电压降 电压降不应超过额定电压的 5%,为此,有必要采纳截面积大于表 2 规定值的导线。最小截面积 为确保适当的机械强度,导线截面积应不小于表 3 示出值。假如用其他措施得到足够的机械强度且不削弱正常功能,可以使用比表 3 示出值小的导线。电柜内部具有最大电流为 2A 的电路的配线不必遵守表 3 的要求。表 3 铜导线的最小截面积位置用途电缆种类单芯绞线单芯硬线双芯屏蔽线双芯无屏蔽线三芯或三芯以上屏蔽线或无屏蔽线铜导线的最小截面积外壳外部正常配线1频繁运动机械部件的连接1-111小电流(<2A)电路中的连线1数据配线----外壳内部正常配线小电流(<2A)电路中的连接数据通信配线-...
