电路实验报告

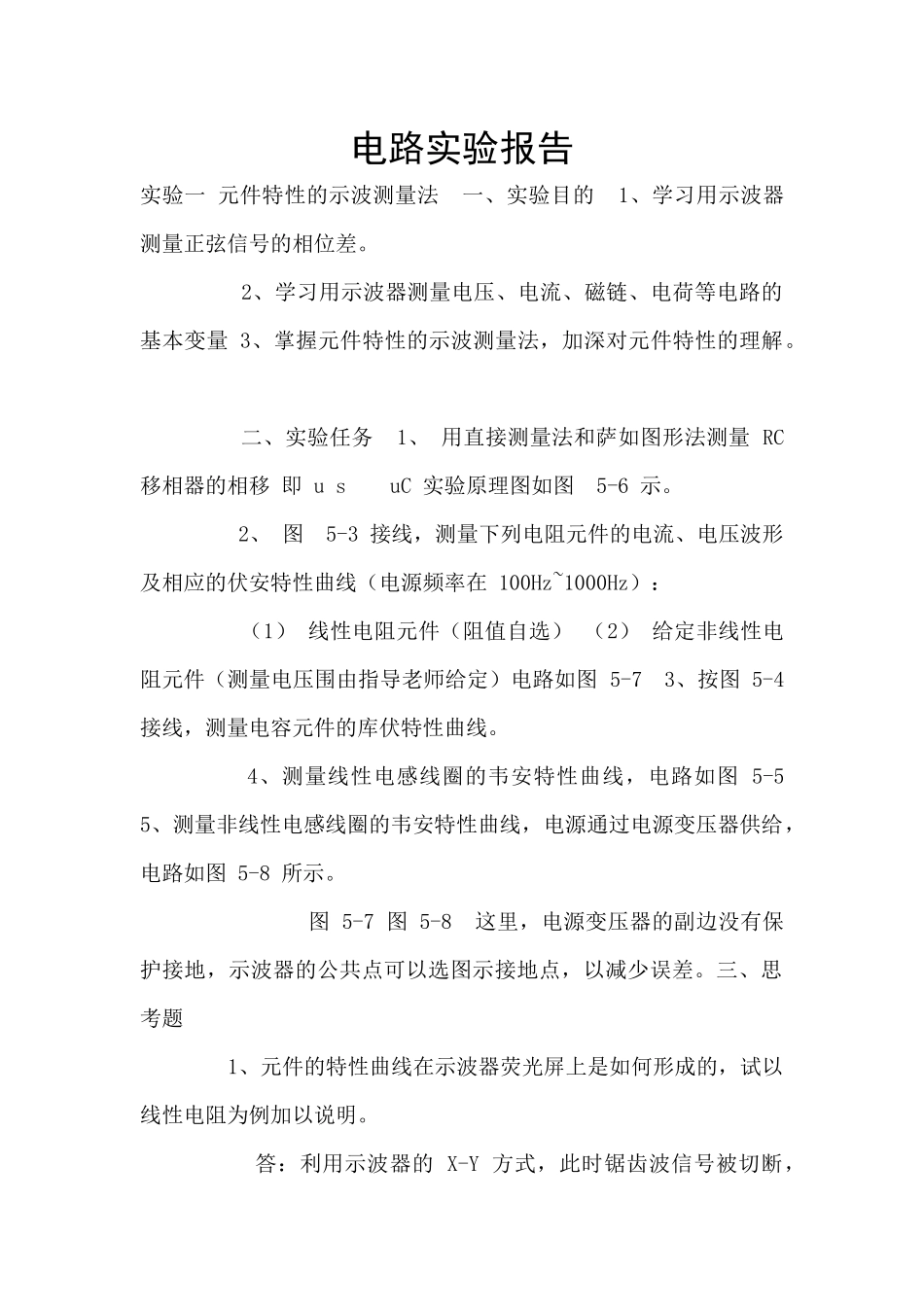

电路实验报告_第1页
1/31

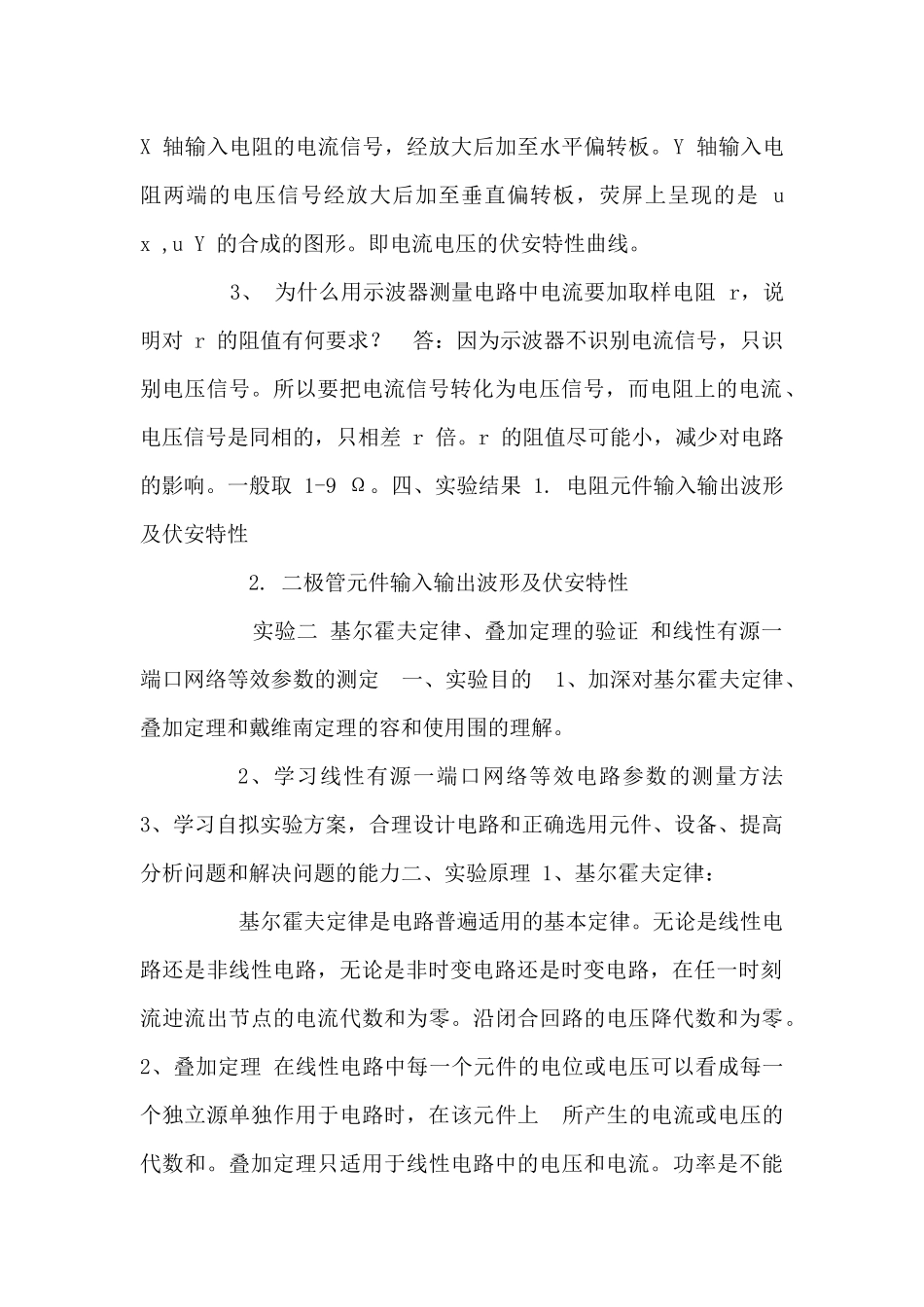

电路实验报告_第2页
2/31

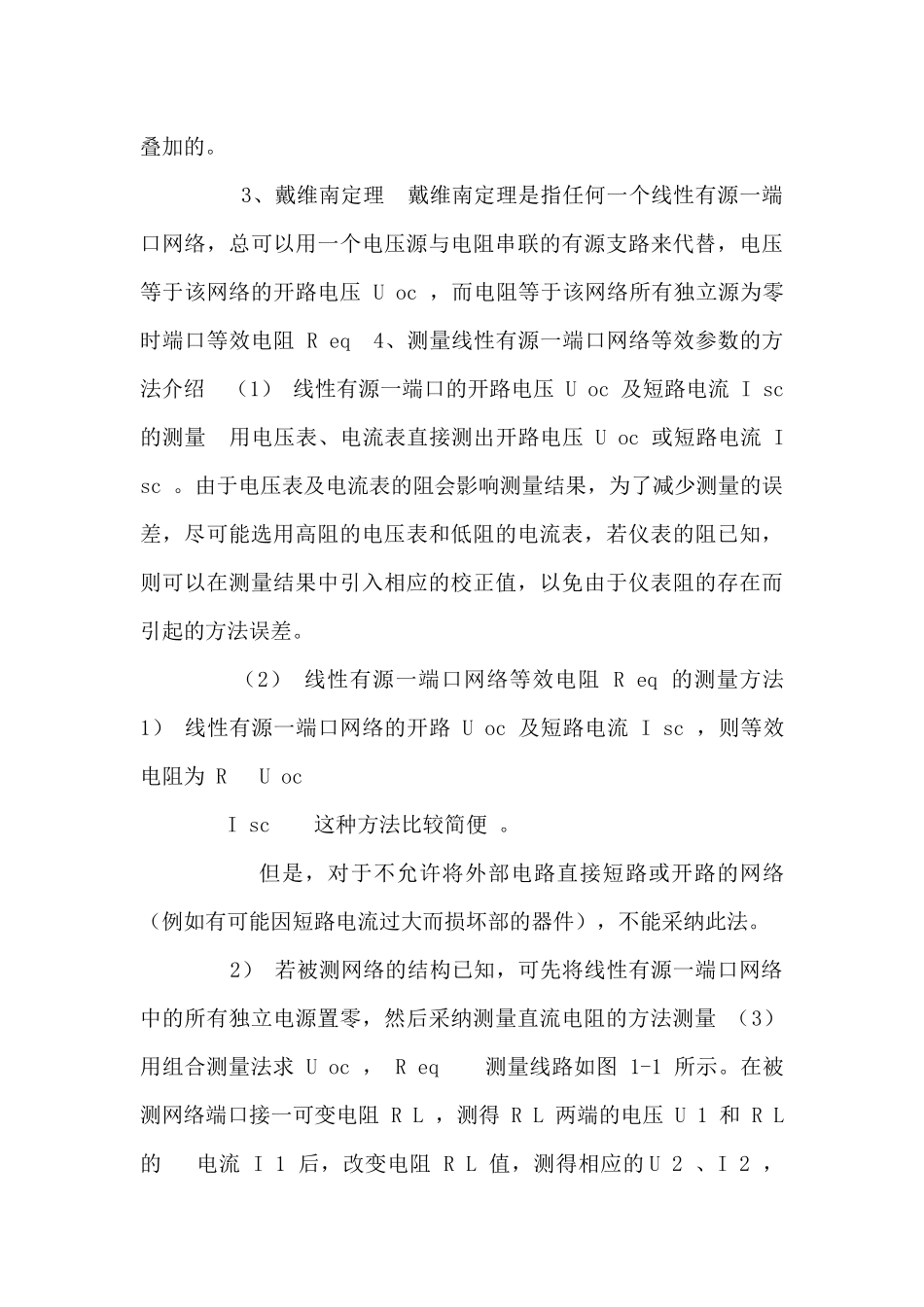

电路实验报告_第3页
3/31
电路实验报告实验一 元件特性的示波测量法 一、实验目的 1、学习用示波器测量正弦信号的相位差。 2、学习用示波器测量电压、电流、磁链、电荷等电路的基本变量 3、掌握元件特性的示波测量法,加深对元件特性的理解。 二、实验任务 1、 用直接测量法和萨如图形法测量 RC 移相器的相移 即 u s uC 实验原理图如图 5-6 示。 2、 图 5-3 接线,测量下列电阻元件的电流、电压波形及相应的伏安特性曲线(电源频率在 100Hz~1000Hz): (1) 线性电阻元件(阻值自选) (2) 给定非线性电阻元件(测量电压围由指导老师给定)电路如图 5-7 3、按图 5-4 接线,测量电容元件的库伏特性曲线。 4、测量线性电感线圈的韦安特性曲线,电路如图 5-5 5、测量非线性电感线圈的韦安特性曲线,电源通过电源变压器供给,电路如图 5-8 所示。 图 5-7 图 5-8 这里,电源变压器的副边没有保护接地,示波器的公共点可以选图示接地点,以减少误差。三、思考题 1、元件的特性曲线在示波器荧光屏上是如何形成的,试以线性电阻为例加以说明。 答:利用示波器的 X-Y 方式,此时锯齿波信号被切断,X 轴输入电阻的电流信号,经放大后加至水平偏转板。Y 轴输入电阻两端的电压信号经放大后加至垂直偏转板,荧屏上呈现的是 u x ,u Y 的合成的图形。即电流电压的伏安特性曲线。 3、 为什么用示波器测量电路中电流要加取样电阻 r,说明对 r 的阻值有何要求? 答:因为示波器不识别电流信号,只识别电压信号。所以要把电流信号转化为电压信号,而电阻上的电流、电压信号是同相的,只相差 r 倍。r 的阻值尽可能小,减少对电路的影响。一般取 1-9 Ω。四、实验结果 1. 电阻元件输入输出波形及伏安特性 2. 二极管元件输入输出波形及伏安特性 实验二 基尔霍夫定律、叠加定理的验证 和线性有源一端口网络等效参数的测定 一、实验目的 1、加深对基尔霍夫定律、叠加定理和戴维南定理的容和使用围的理解。 2、学习线性有源一端口网络等效电路参数的测量方法 3、学习自拟实验方案,合理设计电路和正确选用元件、设备、提高分析问题和解决问题的能力二、实验原理 1、基尔霍夫定律: 基尔霍夫定律是电路普遍适用的基本定律。无论是线性电路还是非线性电路,无论是非时变电路还是时变电路,在任一时刻流迚流出节点的电流代数和为零。沿闭合回路的电压降代数和为零。2、叠加定理 在线性电路中每一个元件的电位或电压可以...
