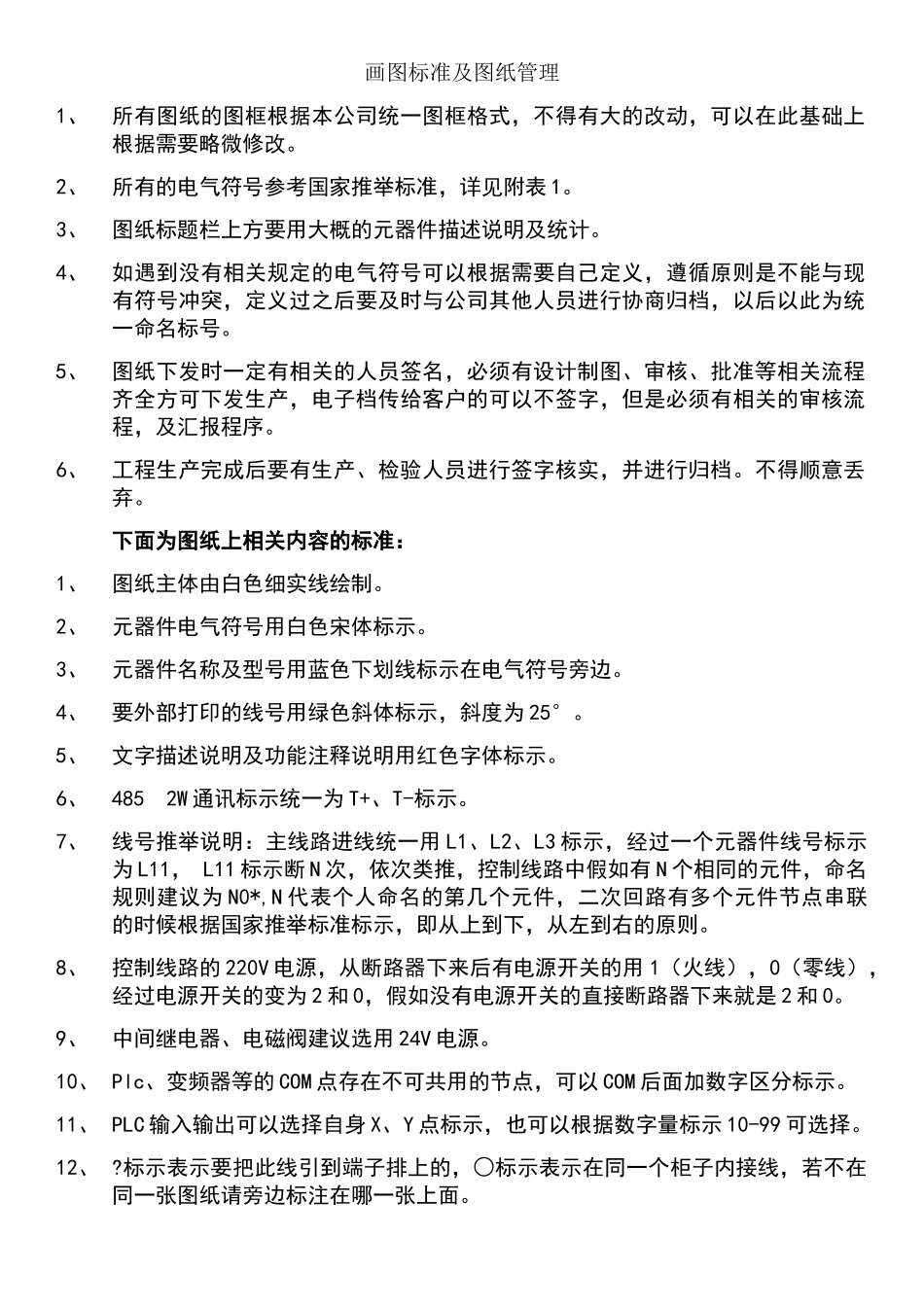

画图标准及图纸管理 1、所有图纸的图框根据本公司统一图框格式，不得有大的改动，可以在此基础上根据需要略微修改。2、所有的电气符号参考国家推举标准，详见附表 1。3、图纸标题栏上方要用大概的元器件描述说明及统计。4、如遇到没有相关规定的电气符号可以根据需要自己定义，遵循原则是不能与现有符号冲突，定义过之后要及时与公司其他人员进行协商归档，以后以此为统一命名标号。5、图纸下发时一定有相关的人员签名，必须有设计制图、审核、批准等相关流程齐全方可下发生产，电子档传给客户的可以不签字，但是必须有相关的审核流程，及汇报程序。6、工程生产完成后要有生产、检验人员进行签字核实，并进行归档。不得顺意丢弃。下面为图纸上相关内容的标准：1、图纸主体由白色细实线绘制。2、元器件电气符号用白色宋体标示。3、元器件名称及型号用蓝色下划线标示在电气符号旁边。4、要外部打印的线号用绿色斜体标示，斜度为 25°。5、文字描述说明及功能注释说明用红色字体标示。6、485 2W 通讯标示统一为 T+、T-标示。7、线号推举说明：主线路进线统一用 L1、L2、L3 标示，经过一个元器件线号标示为 L11， L11 标示断 N 次，依次类推，控制线路中假如有 N 个相同的元件，命名规则建议为 N0*,N 代表个人命名的第几个元件，二次回路有多个元件节点串联的时候根据国家推举标准标示，即从上到下，从左到右的原则。8、控制线路的 220V 电源，从断路器下来后有电源开关的用 1（火线），0（零线），经过电源开关的变为 2 和 0，假如没有电源开关的直接断路器下来就是 2 和 0。9、中间继电器、电磁阀建议选用 24V 电源。10、 Plc、变频器等的 COM 点存在不可共用的节点，可以 COM 后面加数字区分标示。11、 PLC 输入输出可以选择自身 X、Y 点标示，也可以根据数字量标示 10-99 可选择。12、 ?标示表示要把此线引到端子排上的，○标示表示在同一个柜子内接线，若不在同一张图纸请旁边标注在哪一张上面。13、 所有引到端子排上的线最好能标示出端子排排布的位置。附表 1名称图形符号名称图形符号一般三极电 源开关按钮停止 低压断路器复合行 程 开 关常开触头接 触 器线圈常闭触头主触头复合触头常开辅 助触头常闭辅 助触头转换开关速 度 继 电 器常开触头按钮起动常闭触头名称图型符号名称图型符号时 间 继 电 器线圈继 电 器久电流继电器线圈延时闭合常开触点常开触头延时断开常闭触点常...
