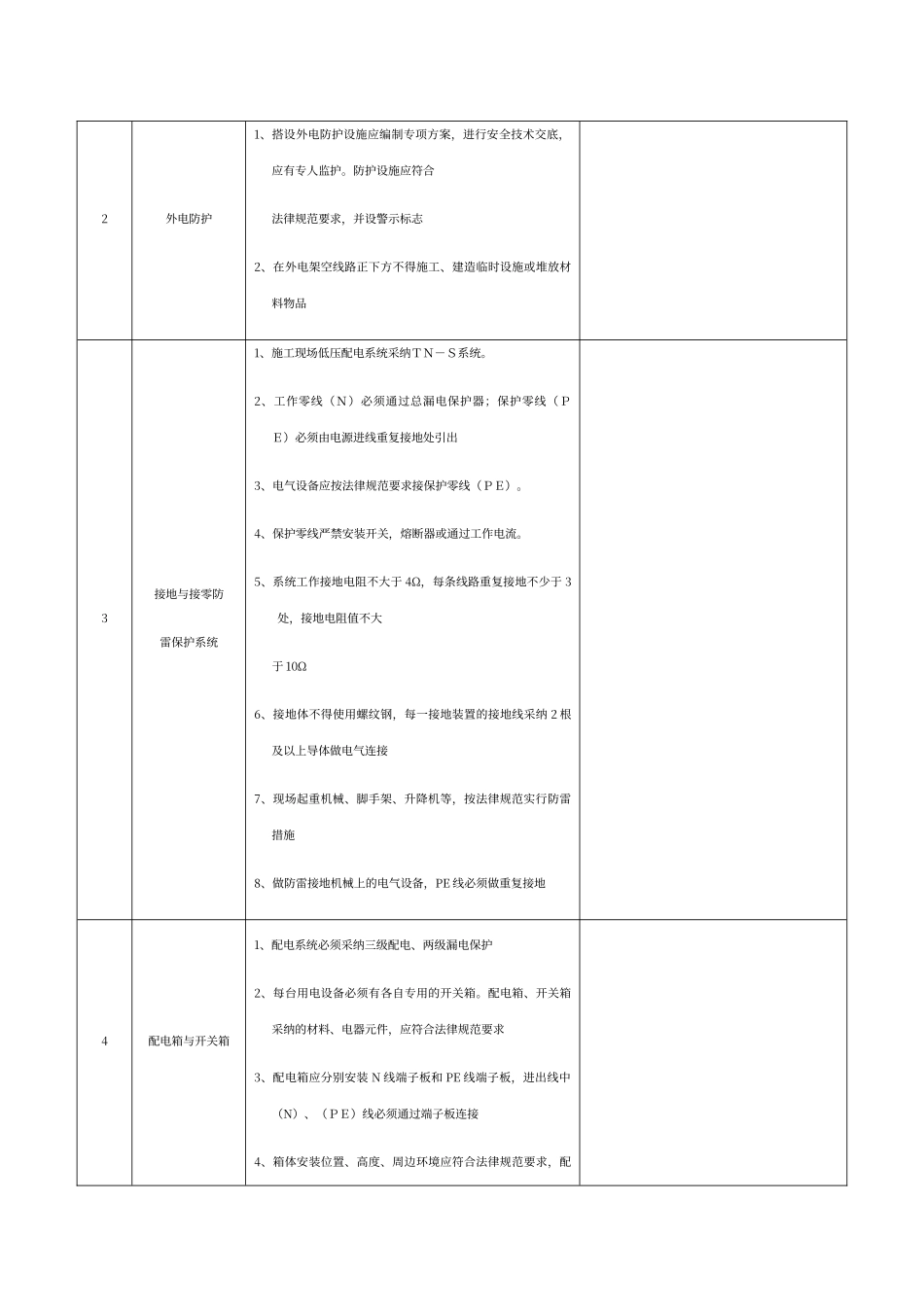

电路巡检记录表日期配电箱箱体是否正常漏电保护是否正常线路是否正常检查人备注表 B36 施工现场临时用电验收记录 编号：工程名称施工单位(项目部)项目负责人序号检查项目检查内容检查结果1施工组织设计1、有临时用电施工组织设计并履行编制、审核、批准程序2、作业前对作业班组人员进行安全技术交底2外电防护1、搭设外电防护设施应编制专项方案，进行安全技术交底，应有专人监护。防护设施应符合法律规范要求，并设警示标志2、在外电架空线路正下方不得施工、建造临时设施或堆放材料物品3接地与接零防雷保护系统1、施工现场低压配电系统采纳ＴＮ－Ｓ系统。2、工作零线（Ｎ）必须通过总漏电保护器；保护零线（ＰＥ）必须由电源进线重复接地处引出3、电气设备应按法律规范要求接保护零线（ＰＥ）。4、保护零线严禁安装开关，熔断器或通过工作电流。5、系统工作接地电阻不大于 4Ω，每条线路重复接地不少于 3处，接地电阻值不大于 10Ω6、接地体不得使用螺纹钢，每一接地装置的接地线采纳 2 根及以上导体做电气连接7、现场起重机械、脚手架、升降机等，按法律规范实行防雷措施8、做防雷接地机械上的电气设备，PE 线必须做重复接地4配电箱与开关箱1、配电系统必须采纳三级配电、两级漏电保护2、每台用电设备必须有各自专用的开关箱。配电箱、开关箱采纳的材料、电器元件，应符合法律规范要求3、配电箱应分别安装 N 线端子板和 PE 线端子板，进出线中（N）、（ＰＥ）线必须通过端子板连接4、箱体安装位置、高度、周边环境应符合法律规范要求，配电箱应门锁齐全，并有防雨措施5、分配电箱与开关箱的距离不大于 30 米、开关箱与用电设备的水平距离不大于 3 米、箱体结构、箱内电器设置应符合法律规范要求，并设置系统接线图和分路标记。6、总配电箱与开关箱内电气应具备可视断电点，电源隔离功能，短路、过载保护功能，漏电保护功能5漏电保护器1、漏电保护器必须符合国家标准，选型应匹配2、开关箱用漏电保护器漏电动作电流不大于 30mA，动作时间不大于。潮湿或腐蚀介质场所应采纳防溅型产品，漏电动作电流不应大于 15mA，漏电动作时间不应大于3、总配电箱应设漏电保护器，其额定漏电动作电流应与漏电动作时间的乘积不应大于 30m Ａ·Ｓ6配电线路1、线路截面应满足负荷要求。线路及接头应能满足机械强度和绝缘强度要求。2、线路的设置、材料及相序排列、档距、与邻近线路或固定物的距离符合法律规范要求。3、电缆应采纳埋地或架空敷...
