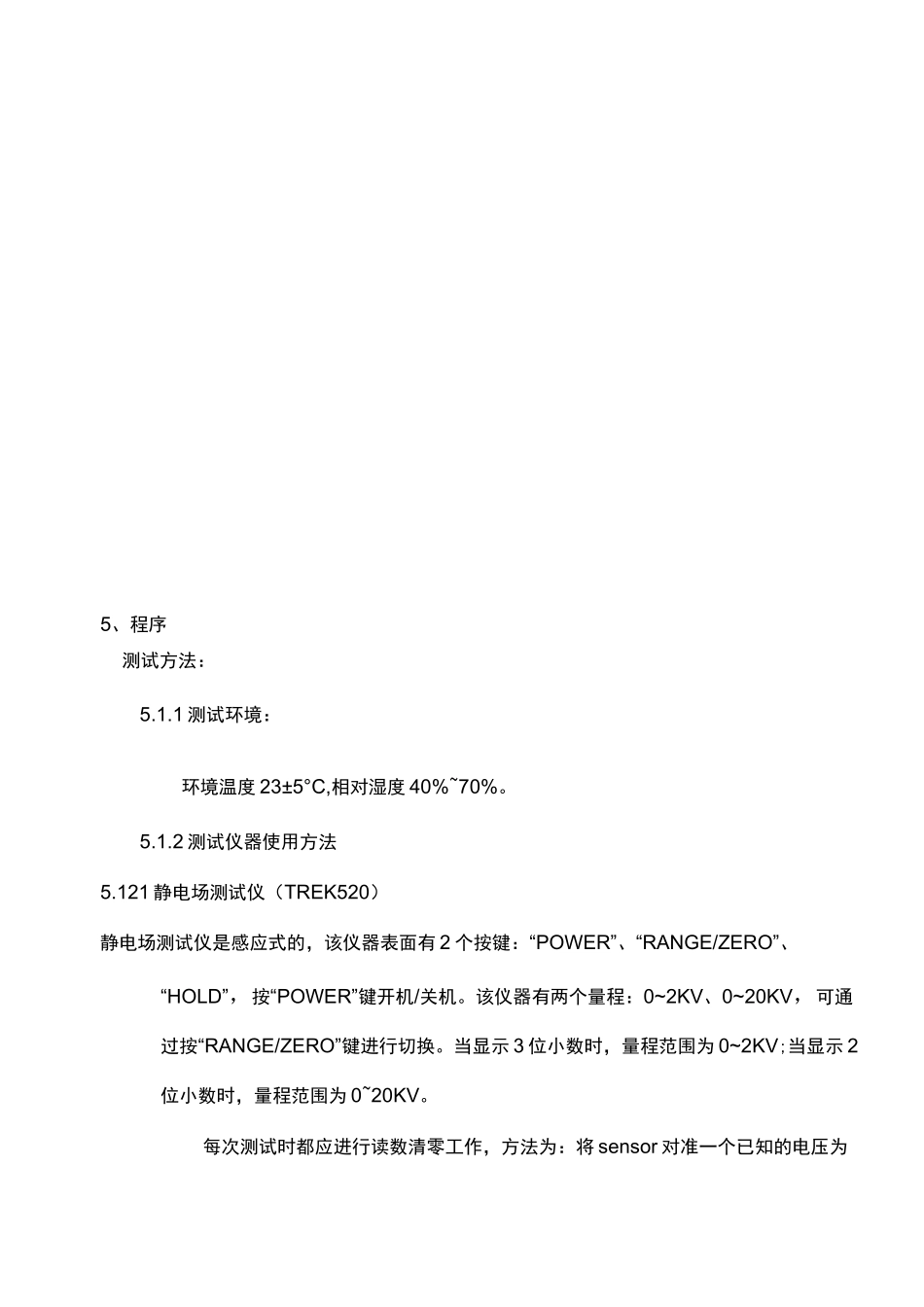

防静电检测规范Themanuscriptwasrevisedontheeveningof2021防静电检测规范5、程序测试方法：5.1.1 测试环境：环境温度 23±5°C,相对湿度 40%~70%。5.1.2 测试仪器使用方法5.121 静电场测试仪（TREK520）静电场测试仪是感应式的，该仪器表面有 2 个按键：“POWER”、“RANGE/ZERO”、“HOLD”，按“POWER”键开机/关机。该仪器有两个量程：0~2KV、0~20KV，可通过按“RANGE/ZERO”键进行切换。当显示 3 位小数时，量程范围为 0~2KV;当显示 2位小数时，量程范围为 0~20KV。每次测试时都应进行读数清零工作，方法为：将 sensor 对准一个已知的电压为0V 的导体上，按“RANGE/ZERO”键至少 3 秒钟。为保证测试值的准确性，测试时人体必须戴静电环或穿防静电鞋。测试前，先将待测物放置在绝缘的物体上（如干燥的硬纸板），手持干燥并干净的棉布以每分钟 120 次的速度，施加适当的压力（2~4 千克力），单向摩擦待测物表面 20 次，然后用仪器测量电压（senor 距离被测物表面的距离为 2.54CM 及两个红灯重合在一起），将显示的读数乘以 1000 即得实际的电压值，例如读数为“.018”，则实际电压为 18V。5.1.2.2 表面电阻测试仪（ACL-385）ACL-385 为简易表面电阻测试仪，该仪器两个测试电极间距根据标准不变，测试时将被测物放于绝缘的平面上，表面电阻测试仪平置在材料表面上，手指施加适当压力（2~4KG）于测试按钮上，使测试电极与材料表面接触良好，指示灯发亮档即为读数。如果被测材料为软性材料，可施加 4~6kg 的压力进行测试。5.1.2.3 接地电阻测试仪（EMI-20780）EMI-20780 可以测试点对点电阻（RTT）,接地电阻（RTG）、体积电阻,和表面电阻率,配套两点测试电极可测量微小物体表面电阻.测试范围为:1x103-1012；测试电压为：10V 或 100V+/-5%；测试精度为：+/-10%;测试时间为 15 秒；测试时：把 2条连接线分别插入测试表上端的“A”插口，注意白色连接线和黑色连接线的插头不同,不要插错.然后连接线另一端分别插入点对点重锤电极；按下“D”测试按键 15 秒，这时 LCD 屏幕按顺序显示如下：•华氏温度•摄氏温度•相对湿度•电阻值•所采用的测试电压电阻测试结果由“B”显示屏和“C”冥数 LED 指示灯共同显示，例如电阻值为175,000,000Q,显示如下：显示在“B”显示屏上,同时“C”LED 指示灯的 8 会亮，表示测试结果为：x108QO如果 LCD 显示屏显示“1”,说明超过该仪器测试范围。测试电压为 10V 或...
