智能门禁系统如何布线？

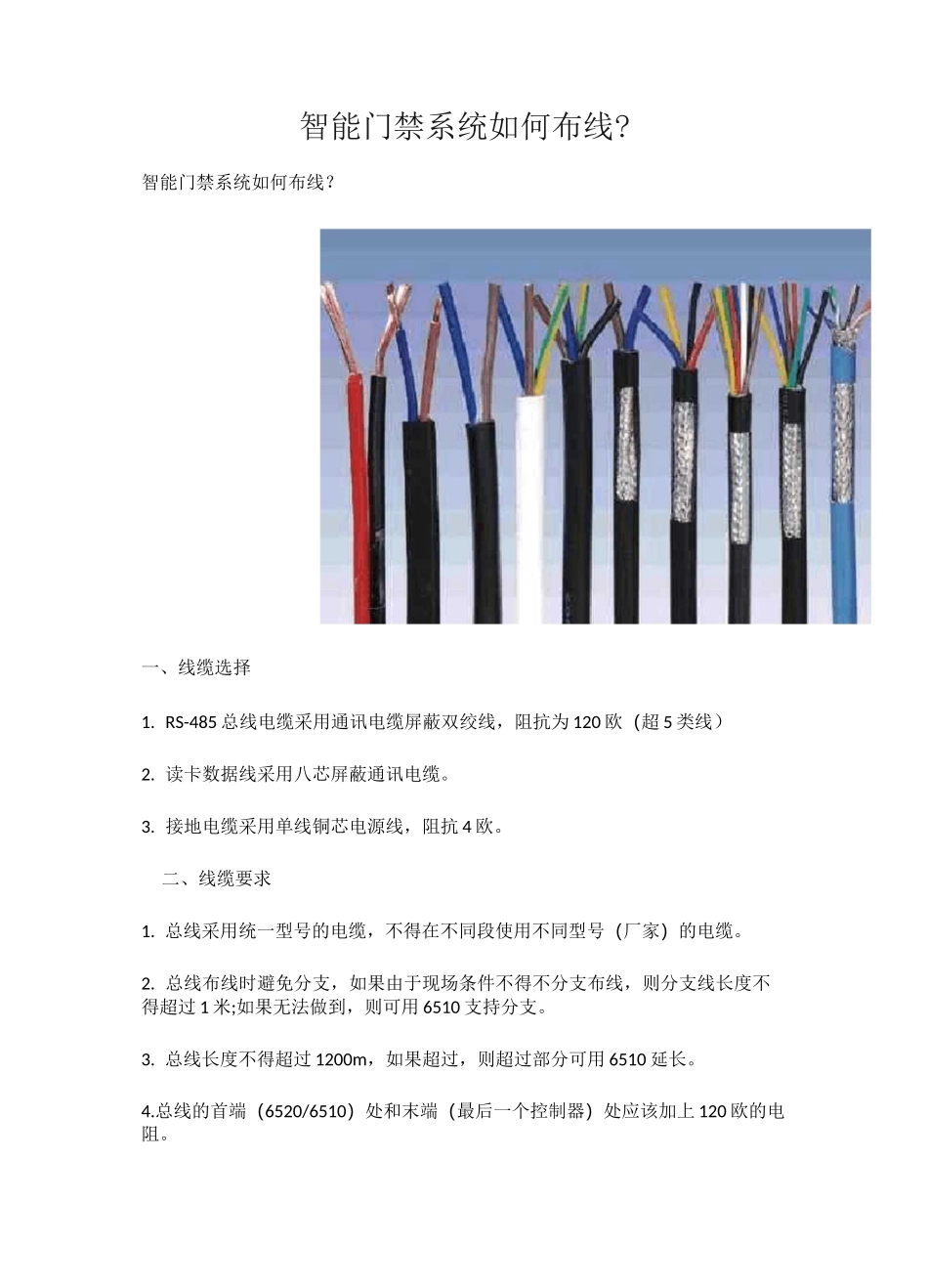

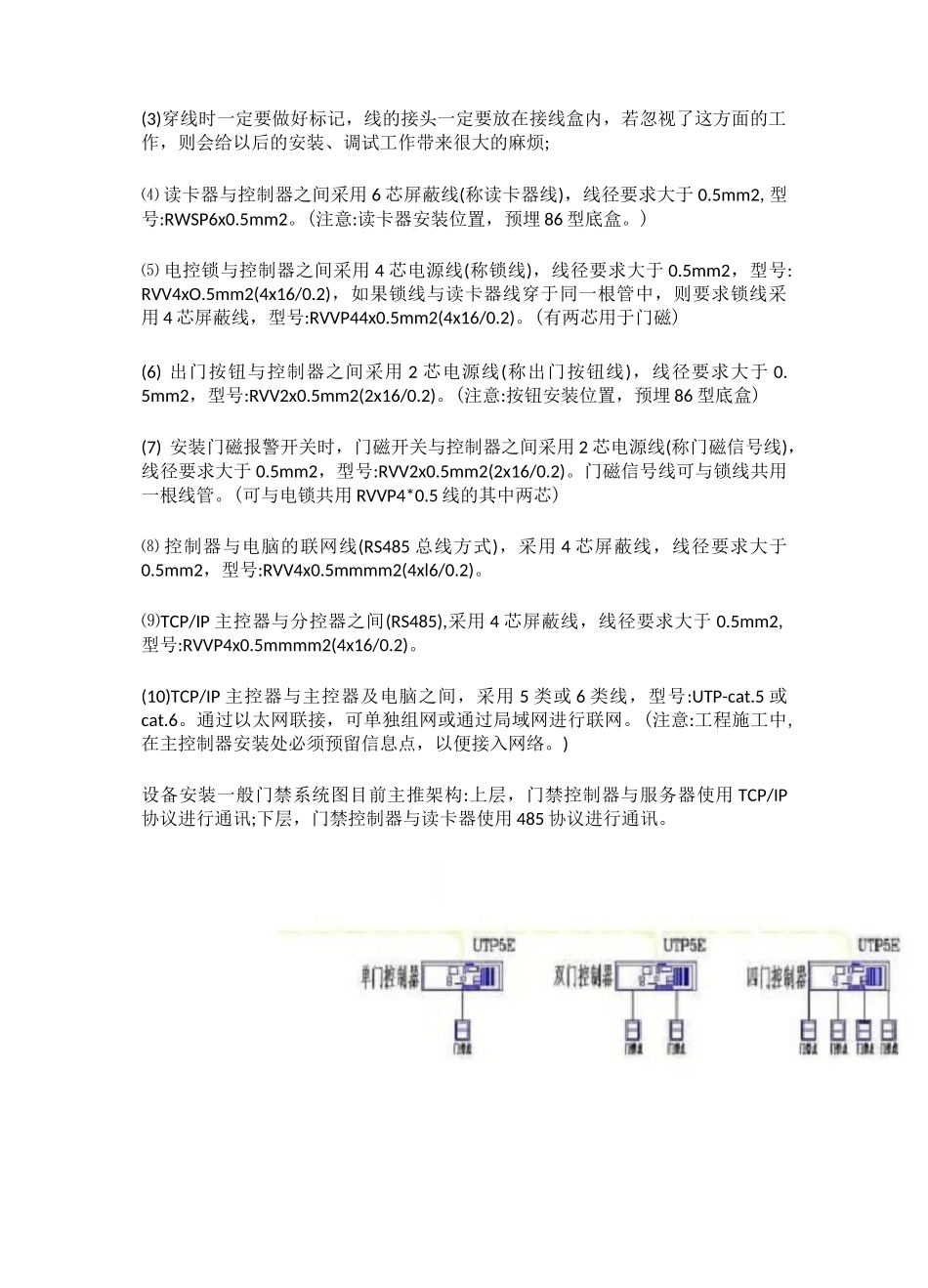

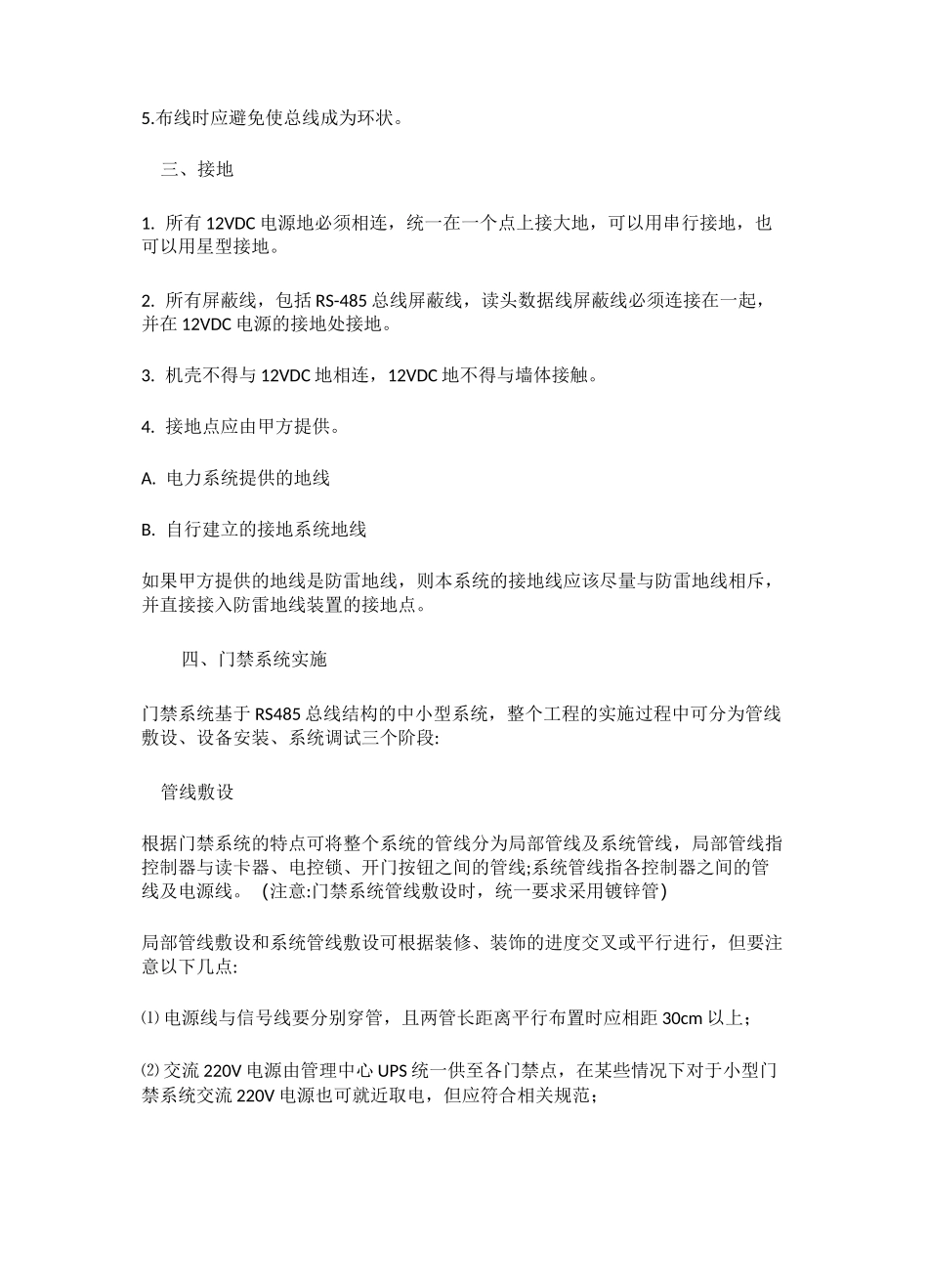

智能门禁系统如何布线?智能门禁系统如何布线？一、线缆选择1. RS-485 总线电缆采用通讯电缆屏蔽双绞线，阻抗为 120 欧（超 5 类线）2. 读卡数据线采用八芯屏蔽通讯电缆。3. 接地电缆采用单线铜芯电源线，阻抗 4 欧。二、线缆要求1. 总线采用统一型号的电缆，不得在不同段使用不同型号（厂家）的电缆。2. 总线布线时避免分支，如果由于现场条件不得不分支布线，则分支线长度不得超过 1 米;如果无法做到，则可用 6510 支持分支。3. 总线长度不得超过 1200m，如果超过，则超过部分可用 6510 延长。4.总线的首端（6520/6510）处和末端（最后一个控制器）处应该加上 120 欧的电阻。5.布线时应避免使总线成为环状。三、接地1. 所有 12VDC 电源地必须相连，统一在一个点上接大地，可以用串行接地，也可以用星型接地。2. 所有屏蔽线，包括 RS-485 总线屏蔽线，读头数据线屏蔽线必须连接在一起，并在 12VDC 电源的接地处接地。3. 机壳不得与 12VDC 地相连，12VDC 地不得与墙体接触。4. 接地点应由甲方提供。A. 电力系统提供的地线B. 自行建立的接地系统地线如果甲方提供的地线是防雷地线，则本系统的接地线应该尽量与防雷地线相斥，并直接接入防雷地线装置的接地点。四、门禁系统实施门禁系统基于 RS485 总线结构的中小型系统，整个工程的实施过程中可分为管线敷设、设备安装、系统调试三个阶段:管线敷设根据门禁系统的特点可将整个系统的管线分为局部管线及系统管线，局部管线指控制器与读卡器、电控锁、开门按钮之间的管线;系统管线指各控制器之间的管线及电源线。（注意:门禁系统管线敷设时，统一要求采用镀锌管）局部管线敷设和系统管线敷设可根据装修、装饰的进度交叉或平行进行，但要注意以下几点:⑴ 电源线与信号线要分别穿管，且两管长距离平行布置时应相距 30cm 以上；⑵ 交流 220V 电源由管理中心 UPS 统一供至各门禁点，在某些情况下对于小型门禁系统交流 220V 电源也可就近取电，但应符合相关规范；(3)穿线时一定要做好标记，线的接头一定要放在接线盒内，若忽视了这方面的工作，则会给以后的安装、调试工作带来很大的麻烦;⑷ 读卡器与控制器之间采用 6 芯屏蔽线(称读卡器线)，线径要求大于 0.5mm2,型号:RWSP6x0.5mm2。(注意:读卡器安装位置，预埋 86 型底盒。)⑸ 电控锁与控制器之间采用 4 芯电源线(称锁线)，线径要求大于 0.5mm2，型号:RVV4xO.5mm2(4x16/0.2)，如果锁线与读卡器...
