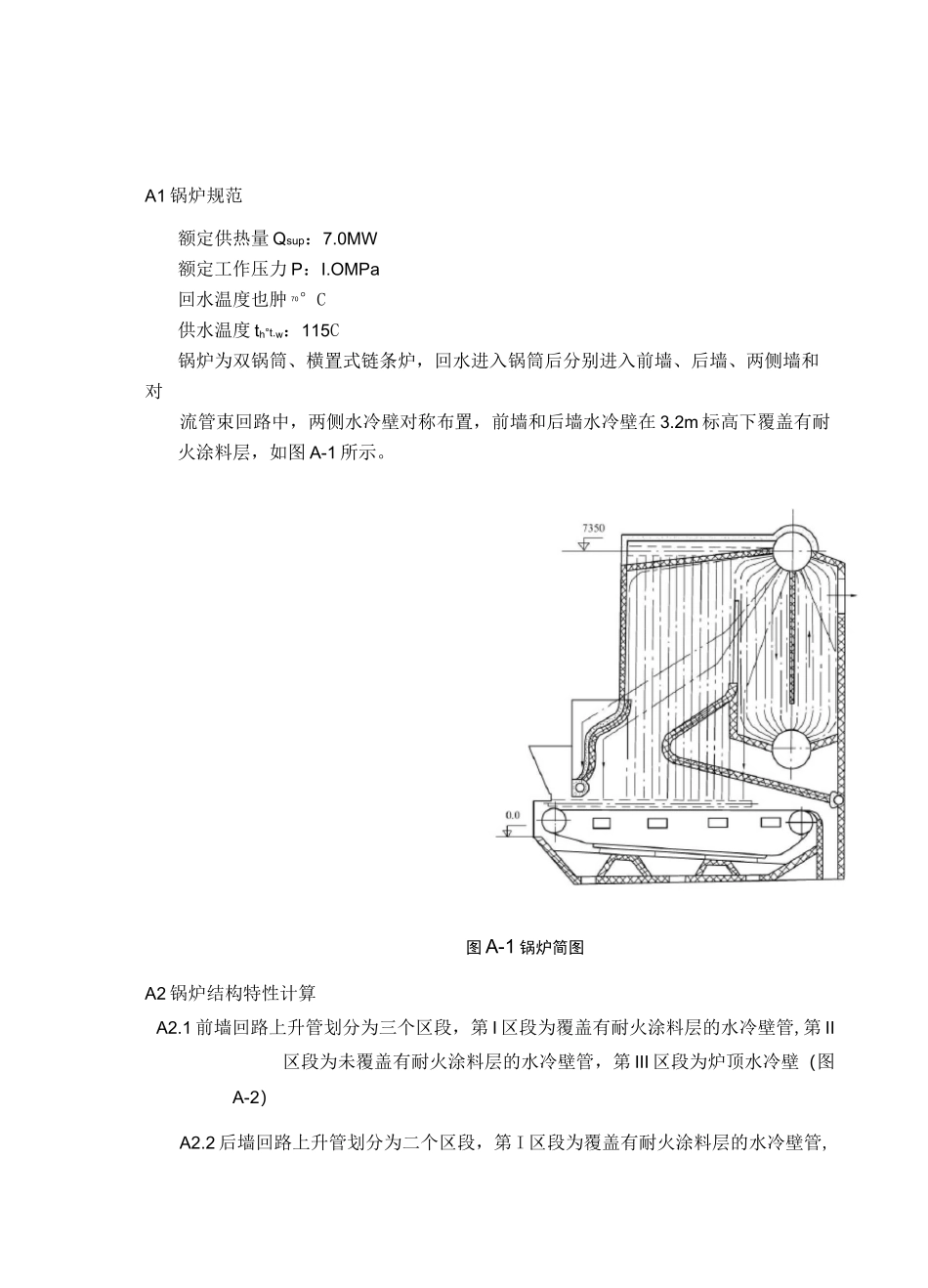

A1 锅炉规范额定供热量 Qsup：7.0MW额定工作压力 P：I.OMPa回水温度也肿 70°C供水温度 th°t.w：115C锅炉为双锅筒、横置式链条炉，回水进入锅筒后分别进入前墙、后墙、两侧墙和对流管束回路中，两侧水冷壁对称布置，前墙和后墙水冷壁在 3.2m 标高下覆盖有耐火涂料层，如图 A-1 所示。图 A-1 锅炉简图A2 锅炉结构特性计算A2.1 前墙回路上升管划分为三个区段，第 I 区段为覆盖有耐火涂料层的水冷壁管,第 II区段为未覆盖有耐火涂料层的水冷壁管，第 III 区段为炉顶水冷壁（图A-2）A2.2 后墙回路上升管划分为二个区段，第 I 区段为覆盖有耐火涂料层的水冷壁管,剩下的受热面作为第 II 区段（图 A-3）。A2.3 侧墙水冷壁回路上升管不分段（图 A-4）=0.45A2.4 对流管束回路不分段，循环高度取为对流管束回路的平均循环高度，并设对流管束高温区为上升区域（共 7 排），低温区为下降区（共 6 排）。对流管束共有 347根，相应的上升管区域根数为 191 根，下降管区域根数为 156 根（图 A-5）。对流管束总的流通截面积 A。为：A°=347X0.785X0.0442=0.5274m2下降管区域流通截面积 Adc为：Adc=156X0.785X0.0442=0.2371m2下降管区域流通截面积与对流管束总的流通截面积比 Adc/Ao为：Adc0 . 2371 A=0.5274o其值在推荐值（0.44—0.48）的范围图 A4 侧墙水冷壁图 A5 对流管束回路A2.5 结构特性数据如表 A-1 所示表 A-1 结构特性数据回路名称回路元件管径 X 壁厚管子根数截面积各区段长度各区段咼度各区段弯头度数及个数单根管子整个回路与上升管截In皿总长度In皿高度In皿DX§nAAo/l2lh1h2h3ha-na-na-nmmxmm/m2m2/mmmmmmmm(o)(o)(o)前墙水冷壁上升管51X3.5180.001520.02741.52.564.18.161.022.461.214.6955o-275O-1下降管108X420.007850.01570.579.124.6965o-150o-125o-1后墙水冷壁上升管51X3.5180.001520.02746.142.999.133.012.425.43128o-150o-160o-1下降管108X420.007850.01570.578.165.4330o-130o-1侧墙水冷壁上升管51X3.5140.001520.02135.005.00下降管108X420.007850.01570.748.345.0075o-1对流管束上升管51X3.51910.001520.29034.103.7030o-2下降管51X3.51560.001520.23710.824.103.7030o-2A3 各循环回路局部阻力系数计算各循环回路局部阻力系数计算结果如表 A-2 所示。r(A-表 A-2 各循环回路局部阻力系数计算序号称名符号单位公蘇算娅计滋壁令境前壁令墙后不JII皿In□管升上阻数1□kJ□ □7□...
