线性尺寸未注公差与未注形位公差的企业标准

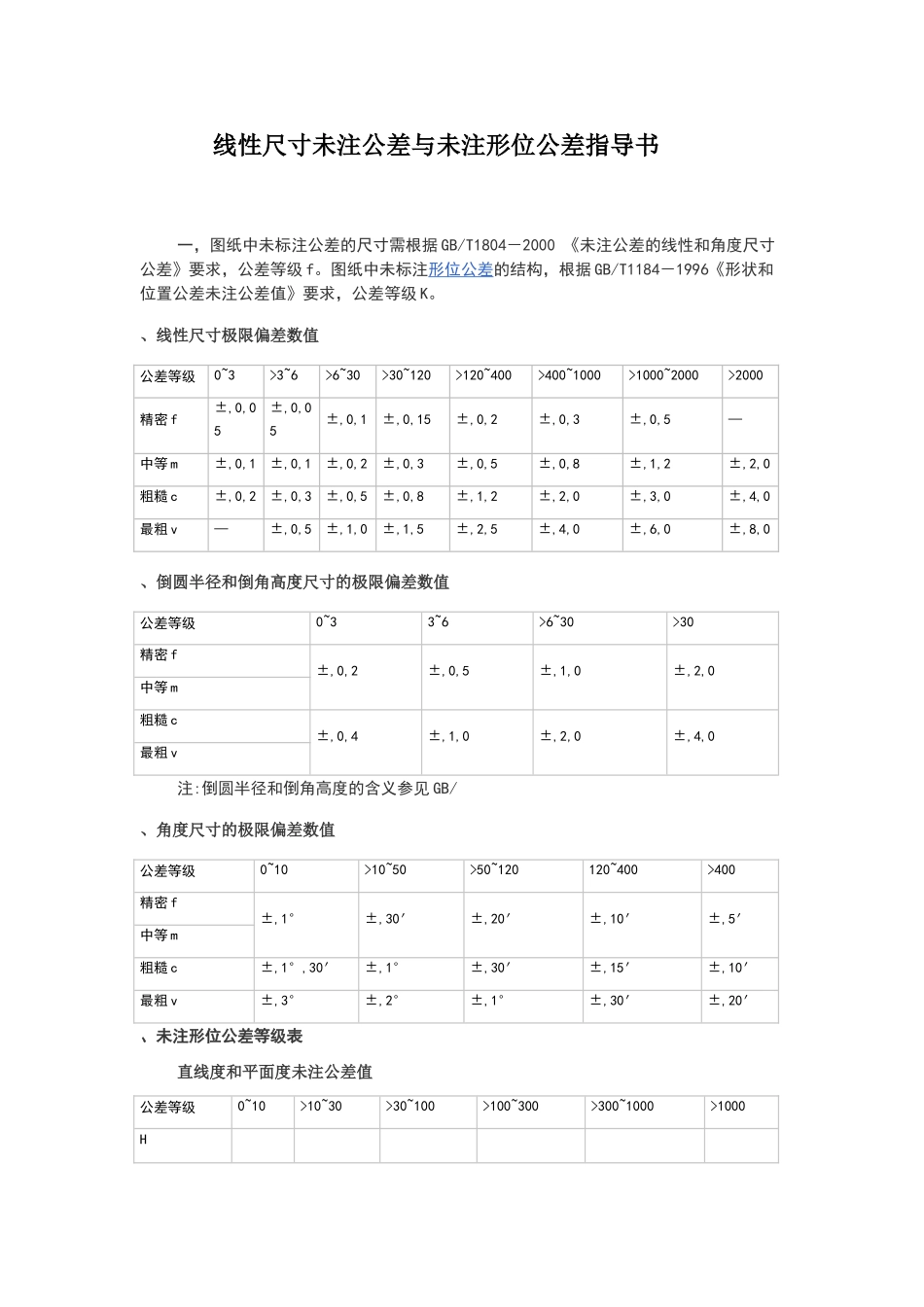

线性尺寸未注公差与未注形位公差指导书一，图纸中未标注公差的尺寸需根据 GB/T1804－2000 《未注公差的线性和角度尺寸公差》要求，公差等级 f。图纸中未标注形位公差的结构，根据 GB/T1184－1996《形状和位置公差未注公差值》要求，公差等级 K。、线性尺寸极限偏差数值公差等级0~3>3~6>6~30>30~120>120~400>400~1000>1000~2000>2000精密 f±,0,05±,0,05±,0,1±,0,15±,0,2±,0,3±,0,5—中等 m±,0,1±,0,1±,0,2±,0,3±,0,5±,0,8±,1,2±,2,0粗糙 c±,0,2±,0,3±,0,5±,0,8±,1,2±,2,0±,3,0±,4,0最粗 v—±,0,5±,1,0±,1,5±,2,5±,4,0±,6,0±,8,0、倒圆半径和倒角高度尺寸的极限偏差数值公差等级0~33~6>6~30>30精密 f±,0,2±,0,5±,1,0±,2,0中等 m粗糙 c±,0,4±,1,0±,2,0±,4,0最粗 v注:倒圆半径和倒角高度的含义参见 GB/、角度尺寸的极限偏差数值公差等级0~10>10~50>50~120120~400>400精密 f±,1°±,30′±,20′±,10′±,5′中等 m粗糙 c±,1°,30′±,1°±,30′±,15′±,10′最粗 v±,3°±,2°±,1°±,30′±,20′、未注形位公差等级表直线度和平面度未注公差值公差等级0~10>10~30>30~100>100~300>300~1000>1000HKL垂直度未注公差值公差等级0~100>100~300>300~1000>1000HK1L12对称度未注公差值公差等级0~100>100~300>300~1000>1000HK1L12圆跳动未注公差值公差等级圆跳动公差值HKL 二，焊接方式根据技术图纸要求进行选择。焊缝如设计无规定，应符合 GB/T 3323－2024 的Ⅲ级焊缝要求，对于焊材的保管及焊前预处理应满足国家有关法律规范或标准的要求。图纸中未标注焊接公差的尺寸需根据 GB/T19804-2024 《焊接结构的一般尺寸公差和形位公差》要求。一般线性和角度尺寸公差，公差等级 B。直线度、平面度和平行度公差，公差等级 F。 、一般线性尺寸公差 、角度尺寸公差 、直线度、平面度和平行度公差 三，图纸中压铸铝合金产品的一般尺寸未注公差与加工余量等级需按 GB/T6414-1999《铸件尺寸公差与机械加工余量》要求。铸件尺寸公差等级 CT5. 机械加工余量等级 C。 铸件公差等级、 机械加工余量等级 四，图纸中铝型材的一般尺寸未注公差与形位偏差需按 GB/T 14846-2024《铝及铝合金挤压型材尺寸偏差》要求，等级为普通级。相关技术标准与检验方法详见附件 GB/T 14846-2024。 五，图纸中塑料模塑件的一般尺寸未注公差需按 GB/T 14486-2024《塑料模塑件尺寸公差》要求，公差等级 MT5. 相关技术标准与检验方法详见附件 GB/T 14486-2024。
