脉冲序列发生器设计

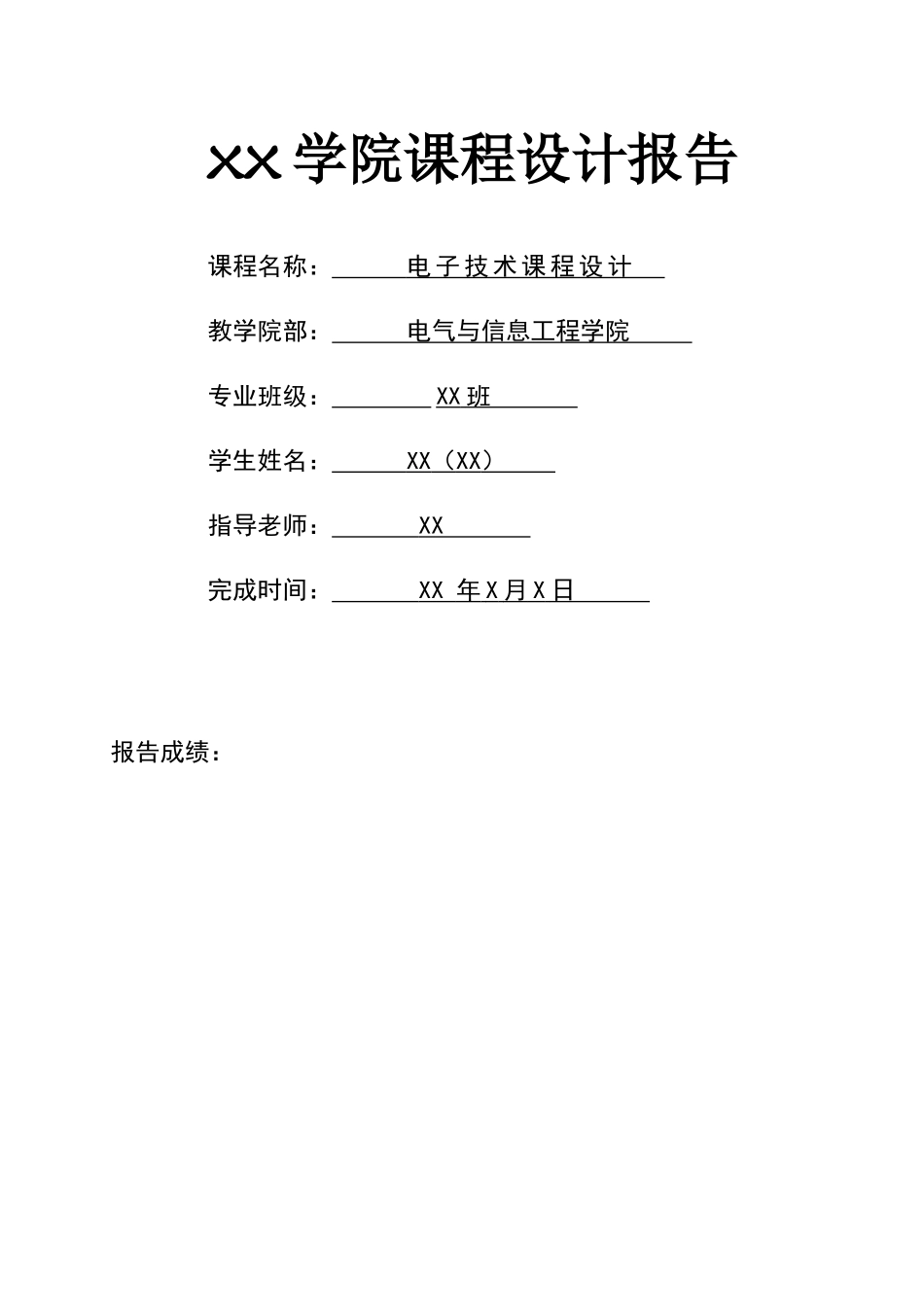

XX 学院课程设计报告课程名称： 电 子 技 术 课 程 设 计 教学院部： 电气与信息工程学院 专业班级： XX 班 学生姓名： XX （ XX ） 指导老师： XX 完成时间： XX 年 X 月 X 日 报告成绩： 脉冲序列发生器设计 目录1. 实 验 任 务2. 实 验 目 的3. 参 考 电 路（1）设计方案 （2）参考设计4. 实 验 内 容（1）多谢振荡器介绍（2）计数器的介绍5.实 验 结 果6.心 得 体 会7.参 考 文 献 （1）《电子技术课程设计指导书》 （2）《电子技术基础》1.实验任务设计并制作一个脉冲序列发生器，周期性的产生脉冲序列。2.实验目的通过本次设计，进一步熟悉多谐振荡器、计数器、数据选择器的用法，掌握脉冲序列发生器的设计方法。3.参考电路（1）设计方案 周期性脉冲序列发生器的实现方法很多，可以由触发器构成，可以由计数器外加组合逻辑电路构成，可以有 GAL 构成，也可以由 CPLD\FPGA 构成等等。本设计采纳由计数器加多路数据选择器的设计法案，脉冲序列发生器原理框图如（1）图所示。图（1）脉冲序列发生器原理框图（2）参考设计 脉冲序列发生器需要一个时钟信号，可采纳由 TTL 非门和石英晶体振荡器构成的串联式多谐振荡器产生时钟信号，如图（2）所示。主电路部分如图（3）所示，图中 74LS161 和与非门构成十二进制计数器，为脉冲序列的宽度为 12 位。4.实验内容 根据实验要求设计电路，确定元器件型号和参数；用 Multisim 进行仿真，列出实验数据，画出输出信号及其他关键信号的波形；对实验数据和电路的工作情况进行分析，得出实验结论；写出收获和体会。图（2）时钟信号产生电路图（3）主电路图多谢振荡器介绍多谐振荡器是一种自激振荡电路。因为没有稳定的工作状态，多谐振荡器也称为无稳态电路。具体地说，假如一开始多谐振荡器处于 0 状态，那么它在 0 状态停留一段时间后将自动转入 1 状态，在 1 状态停留一段时间后又将自动转入 0 状态，如此周而复始，输出矩形波。图 对称式多谐振荡器电路 对称式多谐振荡器是一个正反馈振荡电路[图，]。和是两个反相器，和是两个耦合电容，和是两个反馈电阻。只要恰当地选取反馈电阻的阻值，就可以使反相器的静态工作点位于电压传输特性的转折区。上电时，电容器两端的电压和均为0。假设某种扰动使有微小的正跳变，那么经过一个正反馈过程，迅速跳变为，迅速跳变为，迅速跳变为，迅速跳变为，电路进入第一个暂稳态...
