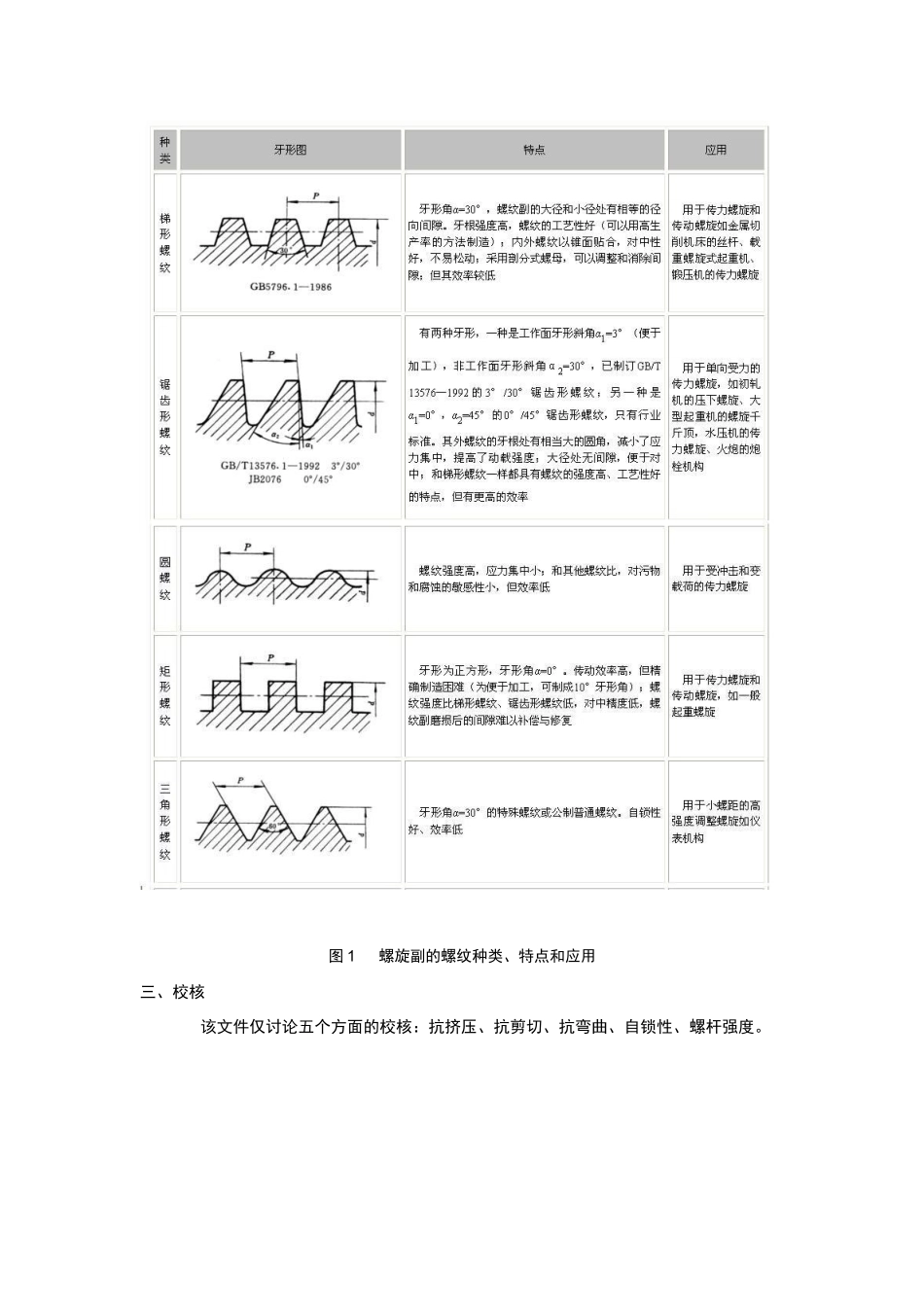

螺纹校核计算一、引用教材1.《机械设计》第四版，高等教育出版社，邱宣怀主编，1997 年 7 月第 4 版，1997 年7 月第 1 次印刷。摘自 P120。2.《机械设计手册》第四版，第 3 卷，成大先主编，化学工业出版社，2024 年 1 月北京第 25 次印刷。摘自 12-3～12-9。二、适用范围螺纹联接可以使用普通螺纹、梯形、矩形、锯齿形等四种，且多用普通螺纹。下图 1 给出了螺旋副的可能螺纹种类、特点和应用。图 1 螺旋副的螺纹种类、特点和应用三、校核该文件仅讨论五个方面的校核：抗挤压、抗剪切、抗弯曲、自锁性、螺杆强度。根据实践，由于螺母的材质软，螺纹副的破坏多发生在螺母；但当螺母和螺杆材料相同时，螺杆首先破坏，此时应校核螺杆。该文件中的各物理量及其含义和公式均可查阅文件（双击打开）；该五项校核已编成 excel 计算表格以提高效率，使用时仅仅需要填写绿色表格，其余表格计算机自行计算得出结果，见文件（双击打开）。1、螺纹副抗挤压计算把螺纹牙展直后相当于一根悬臂梁，见下图 2、图 3，抗挤压是指公、母螺纹牙之间的挤压应力不应超过许用挤压应力，否则便会产生挤压破坏。设轴向力为 F，旋合螺纹圈数为 z，则验算计算式为： ，取 式中：挤压应力，单位 MPa；：许用挤压应力，单位 MPa；：材料许用拉应力，，单位 MPa，其中为屈服应力，单位 MPa，S 为安全系数，一般取 3～5。F：轴向力，单位 N；：外螺纹中径，单位 mm；h：螺纹工作高度，单位 mm，p 为螺距，单位 mm，h 与 p 的关系为：梯形螺纹：矩形螺纹：锯齿螺纹：普通螺纹：z：结合圈数，无量纲，一般不要超过 10（因为旋合的各圈螺纹牙受力不均，因而 z 不宜大于 10）；2、抗剪切强度计算对螺杆，应满足；对螺母，应满足。式中F：轴向力，单位 N；d1:计算公扣时使用螺纹小径，单位 mm；D:计算母扣时使用螺纹大径，单位 mm；b：螺纹牙底宽度，单位 mm，b 与 p 的关系为：梯形螺纹：矩形螺纹：锯齿螺纹：普通螺纹：z：结合圈数，无量纲，一般不要超过 10（因为旋合的各圈螺纹牙受力不均，因而 z 不宜大于 10）；：许用剪应力，单位 MPa,对于材质为钢，一般可以取，为材料的许用拉应力，，单位 MPa，其中为屈服应力，单位 MPa，S 为安全系数，一般取 3～5。3、抗弯曲强度校核对螺杆，应满足；对螺母，应满足。其推导过程如下：一般来讲，螺母材料强度低于螺杆，所以螺纹牙抗弯和抗剪...
