西范庄大桥架桥施工方案

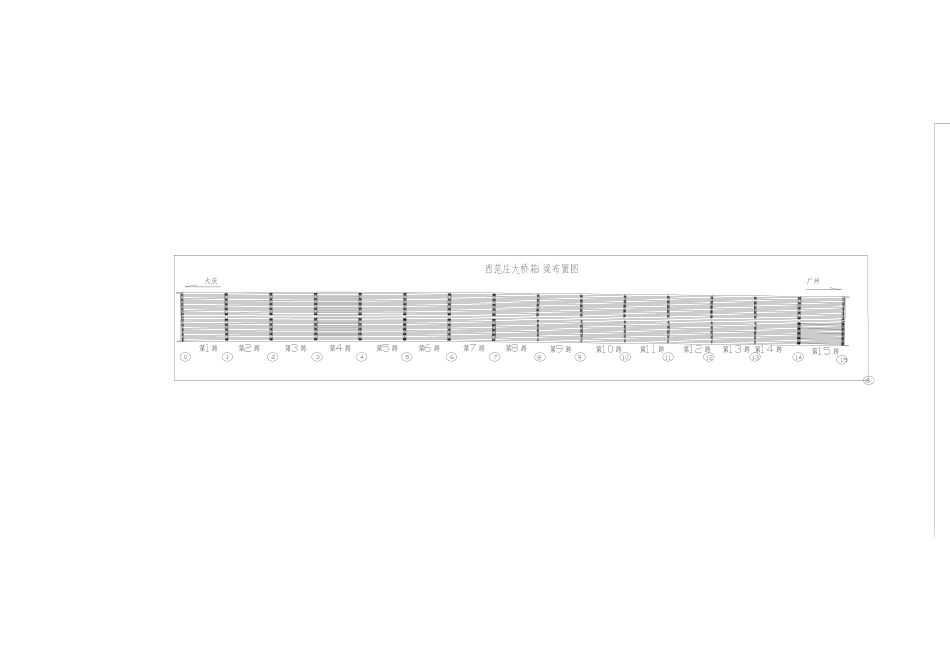

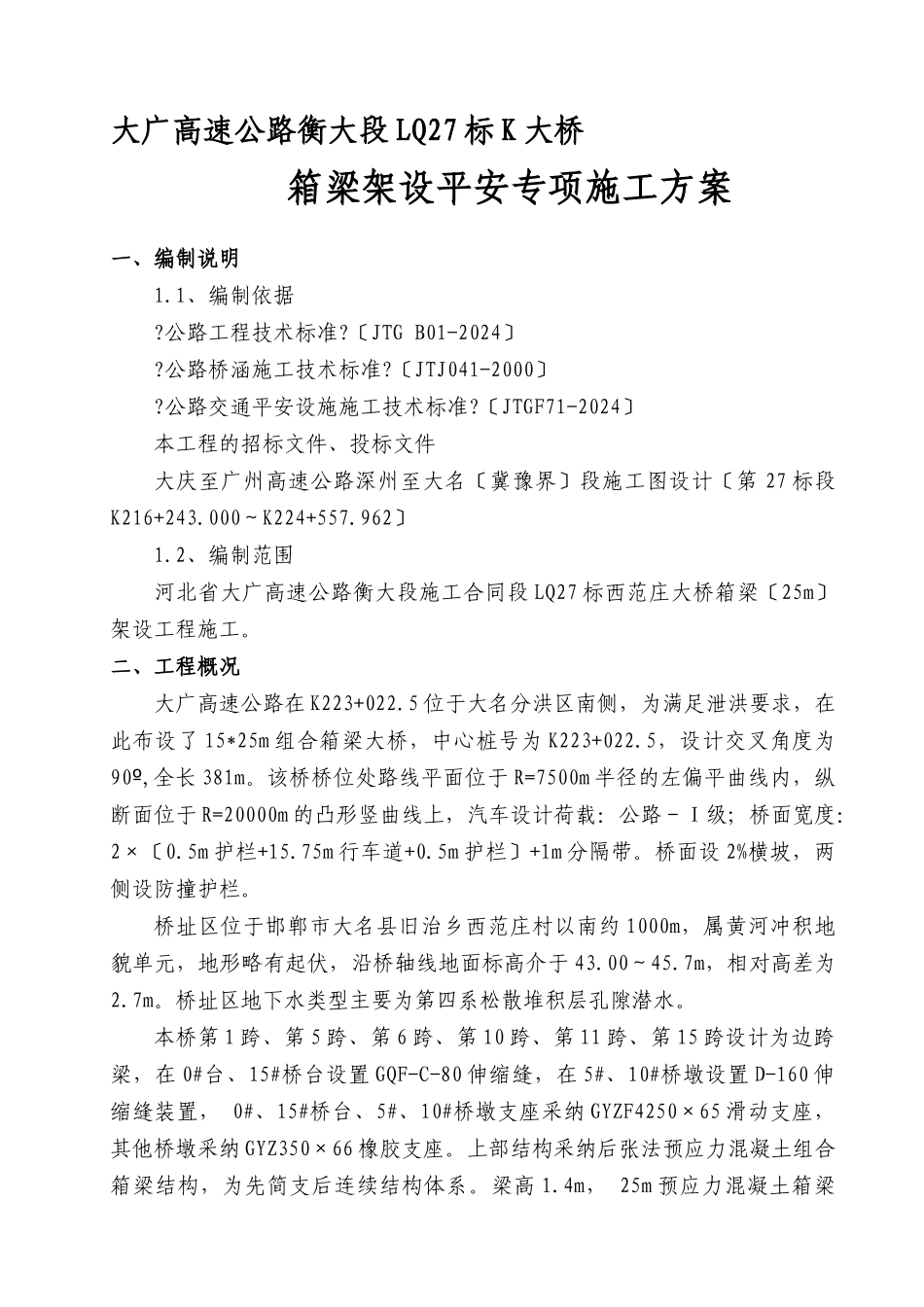

大广高速公路衡大段 LQ27 标 K 大桥箱梁架设平安专项施工方案一、编制说明1.1、编制依据?公路工程技术标准?〔JTG B01-2024〕?公路桥涵施工技术标准?〔JTJ041-2000〕?公路交通平安设施施工技术标准?〔JTGF71-2024〕本工程的招标文件、投标文件大庆至广州高速公路深州至大名〔冀豫界〕段施工图设计〔第 27 标段K216+243.000～K224+557.962〕1.2、编制范围河北省大广高速公路衡大段施工合同段 LQ27 标西范庄大桥箱梁〔25m〕架设工程施工。二、工程概况大广高速公路在 K223+022.5 位于大名分洪区南侧，为满足泄洪要求，在此布设了 15*25m 组合箱梁大桥，中心桩号为 K223+022.5，设计交叉角度为90º,全长 381m。该桥桥位处路线平面位于 R=7500m 半径的左偏平曲线内，纵断面位于 R=20000m 的凸形竖曲线上，汽车设计荷载：公路－Ⅰ级；桥面宽度：2×〔0.5m 护栏+15.75m 行车道+0.5m 护栏〕+1m 分隔带。桥面设 2%横坡，两侧设防撞护栏。桥址区位于邯郸市大名县旧治乡西范庄村以南约 1000m，属黄河冲积地貌单元，地形略有起伏，沿桥轴线地面标高介于 43.00～45.7m，相对高差为2.7m。桥址区地下水类型主要为第四系松散堆积层孔隙潜水。本桥第 1 跨、第 5 跨、第 6 跨、第 10 跨、第 11 跨、第 15 跨设计为边跨梁，在 0#台、15#桥台设置 GQF-C-80 伸缩缝，在 5#、10#桥墩设置 D-160 伸缩缝装置， 0#、15#桥台、5#、10#桥墩支座采纳 GYZF4250×65 滑动支座，其他桥墩采纳 GYZ350×66 橡胶支座。上部结构采纳后张法预应力混凝土组合箱梁结构，为先简支后连续结构体系。梁高 1.4m， 25m 预应力混凝土箱梁150 片，其中边跨箱梁 60 片，中跨箱梁 90 片。西范庄大桥箱梁布置图各桥台、墩顶支座或临时支座平面布置及设计高程图0 号、15 号桥台支座1-4 号、6-9 号、11-14 号桥墩支座5 号、10 号桥墩支座 垫石序号垫石位置垫石高度〔m〕垫石顶高程〔m〕12345左幅0 号台1 号墩2 号墩53 号墩4 号墩5 号墩后5 号墩前6 号墩7 号墩8 号墩9 号墩10 号墩后10 号墩前11 号墩12 号墩13 号墩14 号墩15 号台右幅0 号台631 号墩2 号墩3 号墩4 号墩5 号墩后50.2055 号墩前6 号墩7 号墩8 号墩9 号墩10 号墩后0.13110 号墩前11 号墩12 号墩13 号墩14 号墩49.91915 号台三、工程进度方案、主要施工技术方案、工艺流程3.1 施工方案方案架梁开工日期：2024 年 12 月 19 日方...
