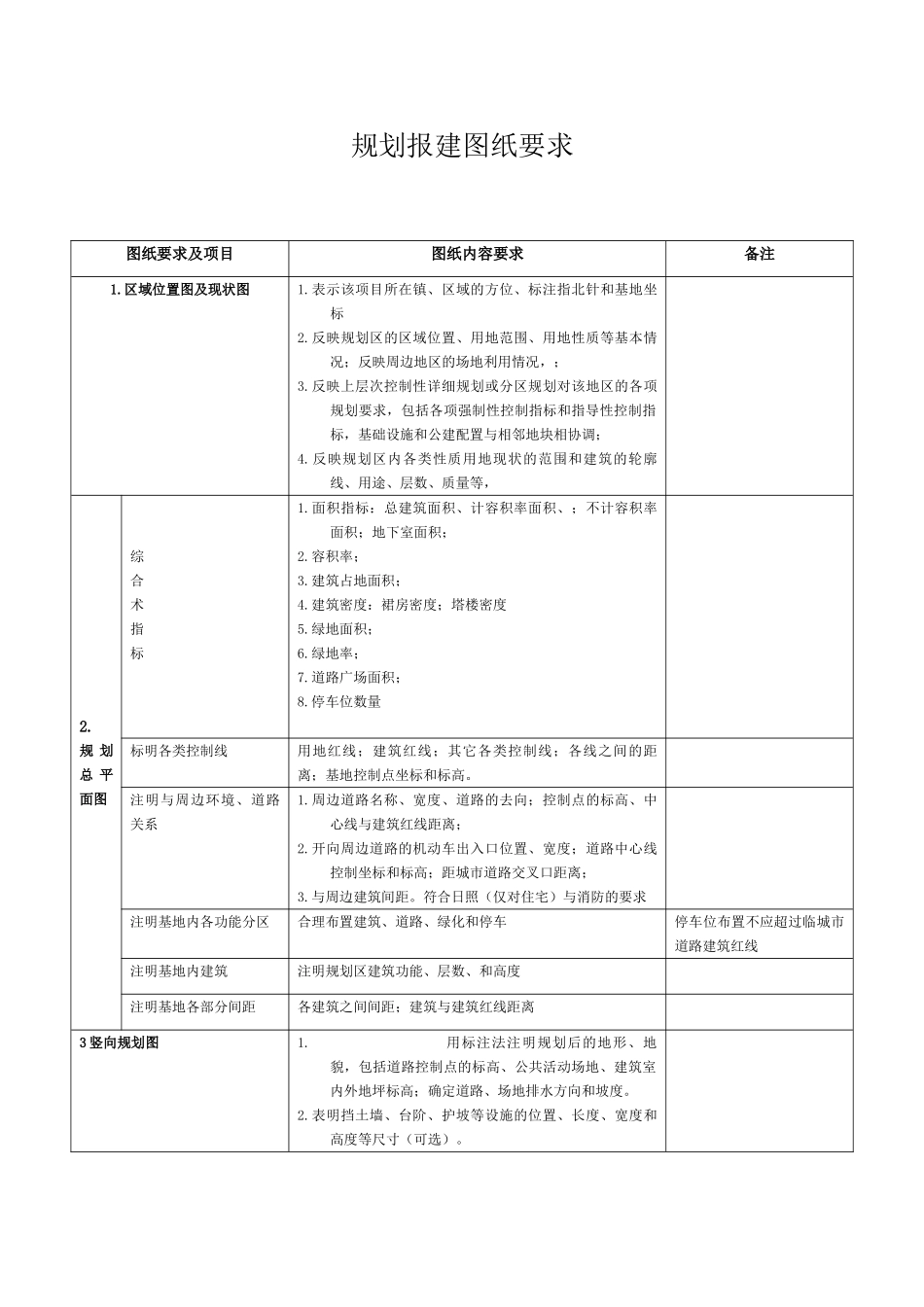

规划报建图纸要求图纸要求及项目图纸内容要求备注1
区域位置图及现状图1
表示该项目所在镇、区域的方位、标注指北针和基地坐标2
反映规划区的区域位置、用地范围、用地性质等基本情况；反映周边地区的场地利用情况，；3
反映上层次控制性详细规划或分区规划对该地区的各项规划要求，包括各项强制性控制指标和指导性控制指标，基础设施和公建配置与相邻地块相协调；4
反映规划区内各类性质用地现状的范围和建筑的轮廓线、用途、层数、质量等，2
规 划总 平面图 综合术指标 1
面积指标：总建筑面积、计容积率面积、；不计容积率面积；地下室面积；2
建筑占地面积；4
建筑密度：裙房密度；塔楼密度5
绿地面积；6
道路广场面积；8
停车位数量标明各类控制线用地红线；建筑红线；其它各类控制线；各线之间的距离；基地控制点坐标和标高
注明与周边环境、道路关系1
周边道路名称、宽度、道路的去向；控制点的标高、中心线与建筑红线距离；2
开向周边道路的机动车出入口位置、宽度；道路中心线控制坐标和标高；距城市道路交叉口距离；3
与周边建筑间距
符合日照（仅对住宅）与消防的要求 注明基地内各功能分区合理布置建筑、道路、绿化和停车停车位布置不应超过临城市道路建筑红线注明基地内建筑注明规划区建筑功能、层数、和高度 注明基地各部分间距各建筑之间间距；建筑与建筑红线距离 3 竖向规划图1
用标注法注明规划后的地形、地貌，包括道路控制点的标高、公共活动场地、建筑室内外地坪标高；确定道路、场地排水方向和坡度
表明挡土墙、台阶、护坡等设施的位置、长度、宽度和高度等尺寸（可选）

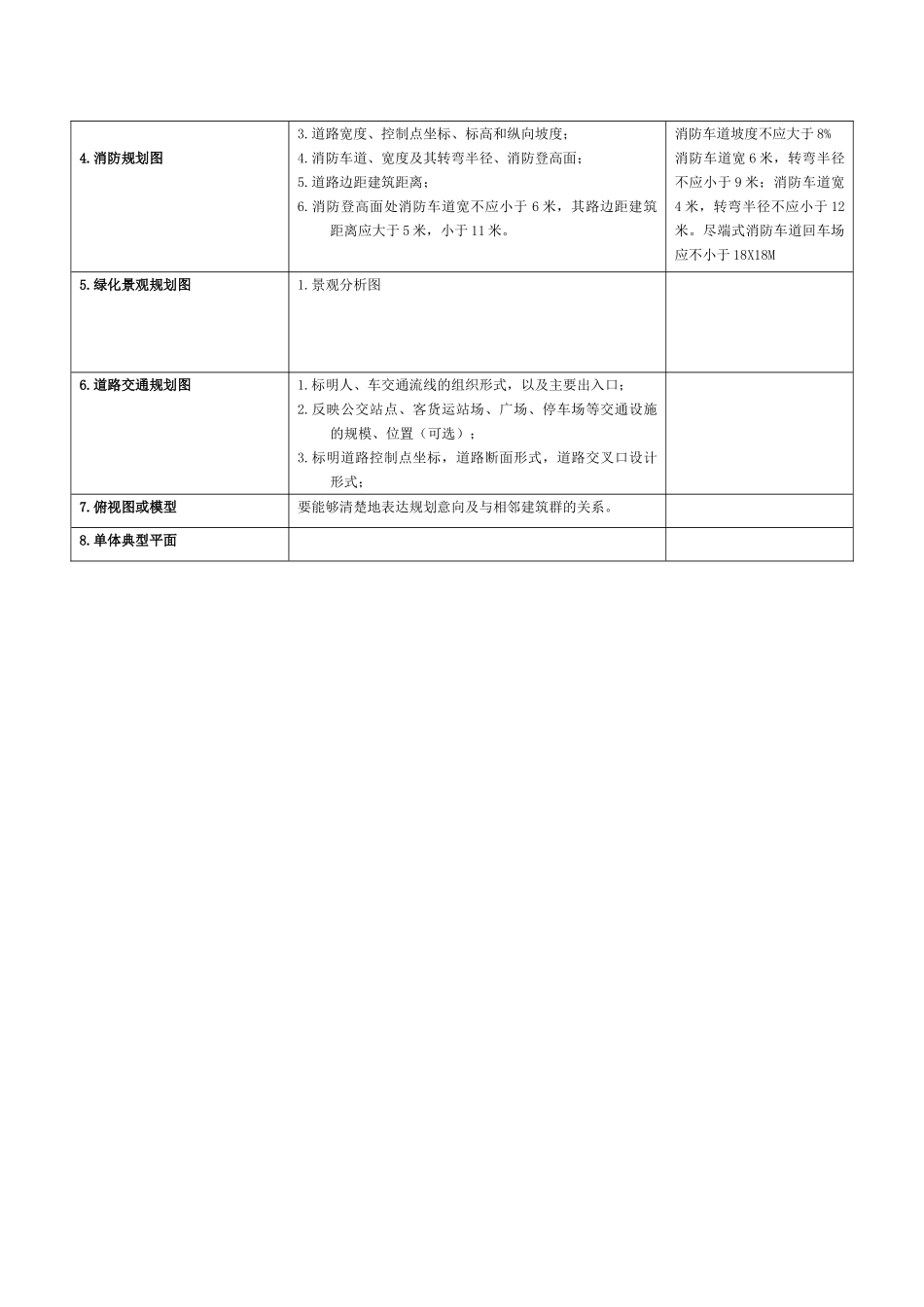

消防规划图 3
道路宽度、控制点坐标、标高和纵向坡度；4
消防车道、宽度及其转弯半径、消防登高面；5
道路边距建筑距离；6
消防登高面处消防车道宽不应小于 6 米，其路边距建筑距离应大于 5 米，小于 11 米
