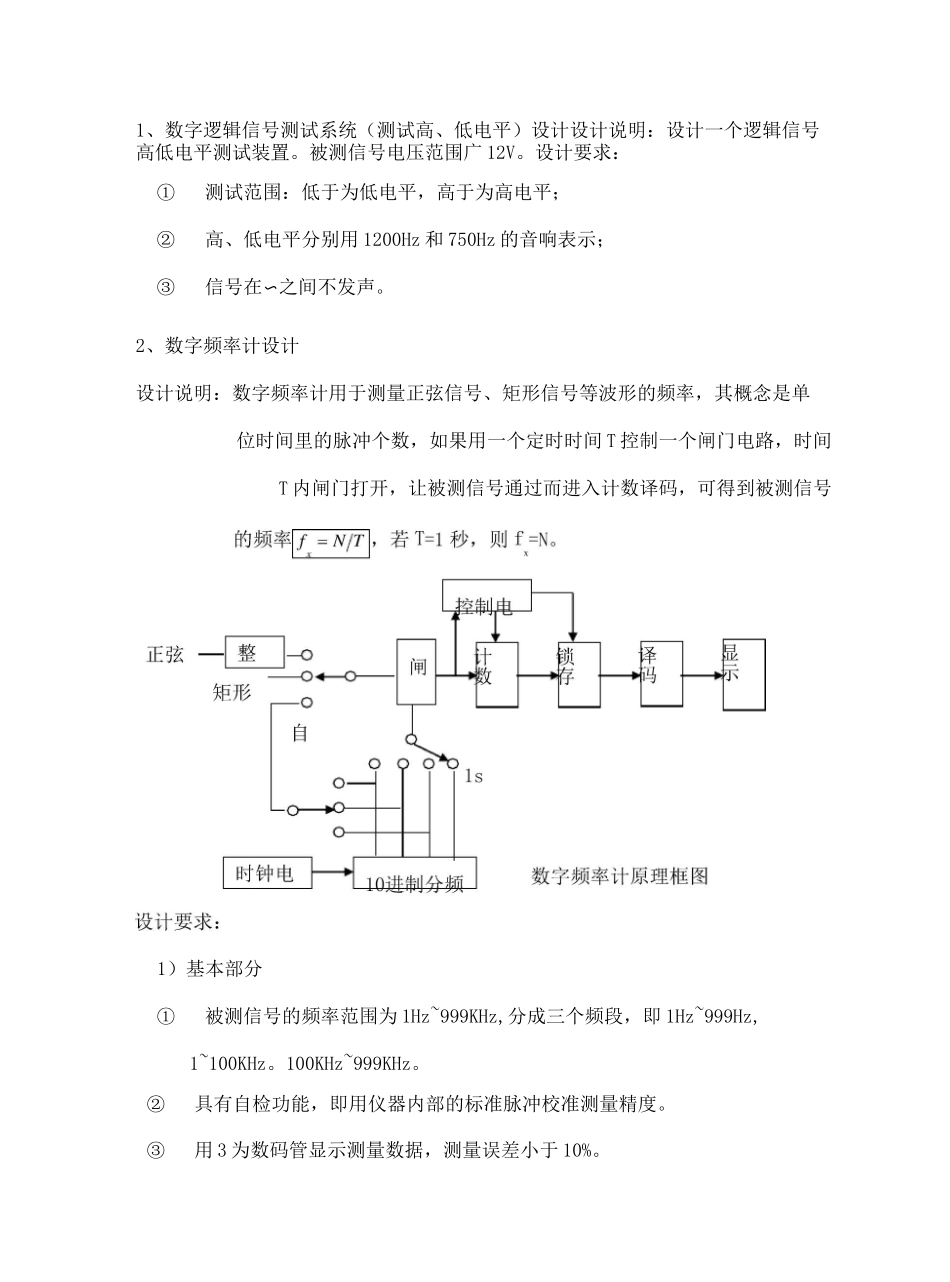

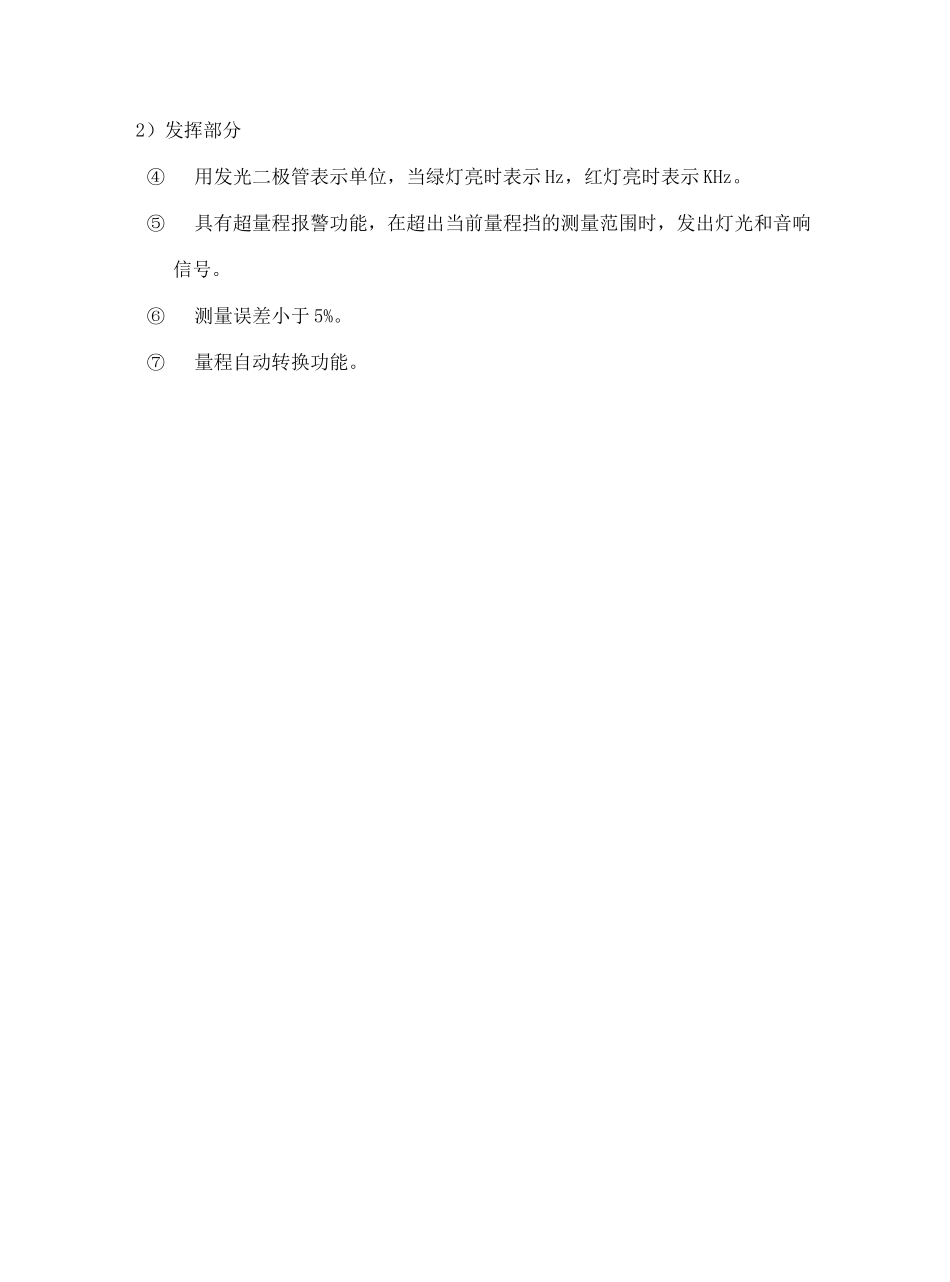

Documentserialnumber[UU89WT-UU98YT-UU8CB-UUUT-UUT108]1、数字逻辑信号测试系统（测试高、低电平）设计设计说明：设计一个逻辑信号高低电平测试装置。被测信号电压范围广 12V。设计要求：①测试范围：低于为低电平，高于为高电平；②高、低电平分别用 1200Hz 和 750Hz 的音响表示；③信号在〜之间不发声。2、数字频率计设计设计说明：数字频率计用于测量正弦信号、矩形信号等波形的频率，其概念是单位时间里的脉冲个数，如果用一个定时时间 T 控制一个闸门电路，时间T 内闸门打开，让被测信号通过而进入计数译码，可得到被测信号1）基本部分①被测信号的频率范围为 1Hz~999KHz,分成三个频段，即 1Hz~999Hz,1~100KHz。100KHz~999KHz。②具有自检功能，即用仪器内部的标准脉冲校准测量精度。③用 3 为数码管显示测量数据，测量误差小于 10%。2）发挥部分④用发光二极管表示单位，当绿灯亮时表示 Hz，红灯亮时表示 KHz。⑤具有超量程报警功能，在超出当前量程挡的测量范围时，发出灯光和音响信号。⑥测量误差小于 5%。⑦量程自动转换功能。3、自动节能灯的设计设计说明：采用红外传感器接收人体位置信号，由控制电路实现夜间人到灯亮、人走灯灭功能。设计要求：①红外传感器接收信号距离不低于 20m；②设计延时电路，人走出 20m 距离 1 分钟后，自动熄灭路灯4、视力保护仪电路设计设计说明：设备采用选用高亮度绿色发光管 LED 作为光源，设计电路使其可按一定规律发光，当用眼疲劳时眼睛随着发光管的亮灭不停地转换，可达到消除视力疲劳，预防近视的目的。设计要求：①设计电路电源；②实现三个档位的发光管的亮灭频率：30Hz、20Hz、10Hz；③实现多个 LED 循环点亮.5、汽车尾灯控制器的设计设计说明：根据实际应用设计汽车尾灯控制器设计要求：①系统共设 6 盏灯；②正常行驶灯全灭；③按左转键只有左面 3 盏依次点亮，每盏亮 1s，每周期 3s，右转同样要求；④踩下刹车则 6 只同时闪亮，频率为 1Hz。6、音频放大器设计设计说明：能够对音频信号进行前置放大和功率放大设计要求：①采集音频信号；②额定功率 P°QW1W；③输入阻抗 R>20kQ，负载阻抗 R=8Q，响应频率 10Hz~40kHz；iL④ 音调特性在 1kHz 处增益为 OdB、100Hz 和 10kHz 出具有±12dB 的调节范围。7、多功能数字钟设计说明：设计并制作一个 24 小时制多功能数字钟，并带有闹钟功能。设计要求：（1）基本要求①具有时间设置（小时和分钟）...
