转炉系统设备

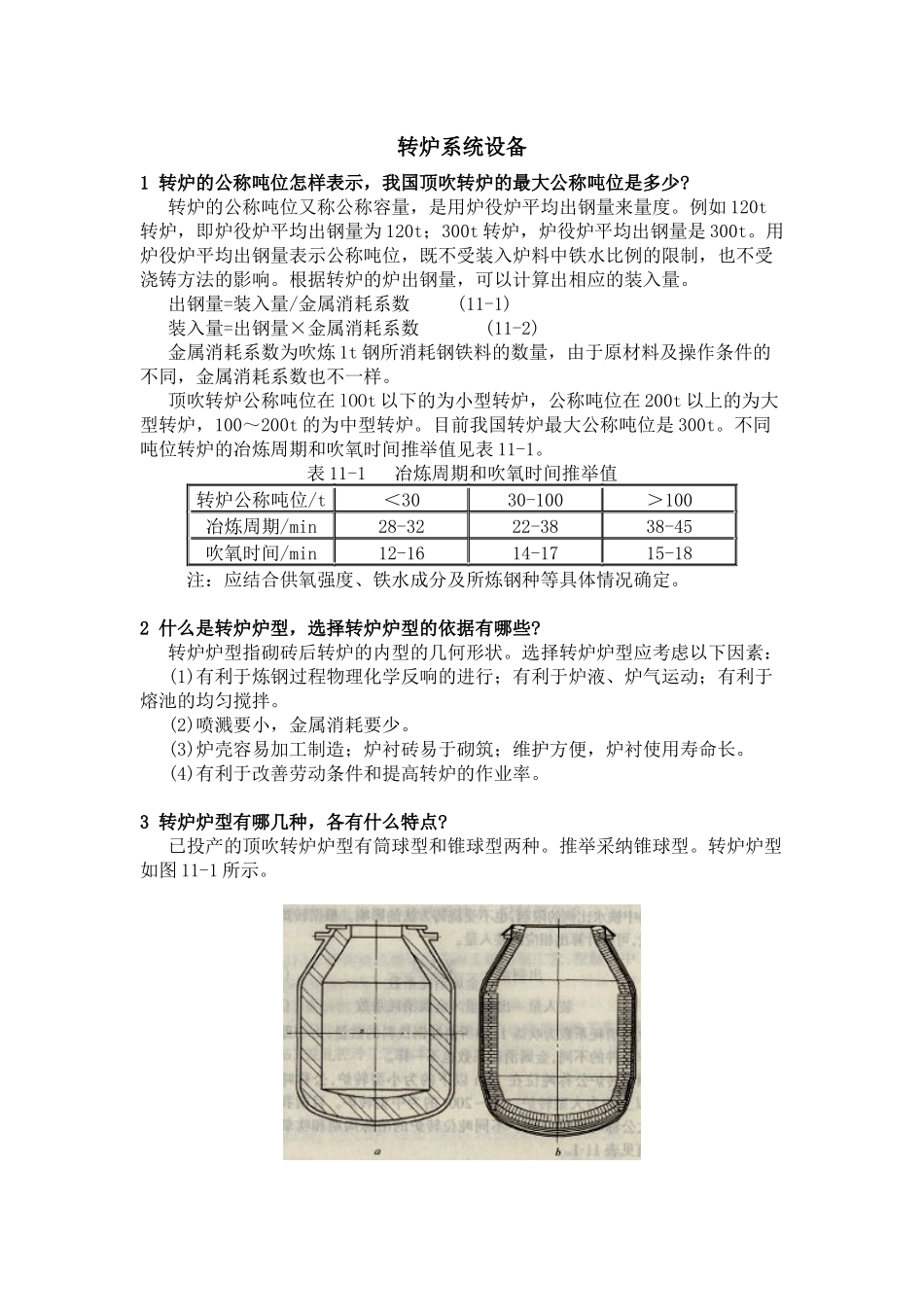

转炉系统设备1 转炉的公称吨位怎样表示，我国顶吹转炉的最大公称吨位是多少? 转炉的公称吨位又称公称容量，是用炉役炉平均出钢量来量度。例如 120t转炉，即炉役炉平均出钢量为 120t；300t 转炉，炉役炉平均出钢量是 300t。用炉役炉平均出钢量表示公称吨位，既不受装入炉料中铁水比例的限制，也不受浇铸方法的影响。根据转炉的炉出钢量，可以计算出相应的装入量。 出钢量=装入量/金属消耗系数 (11-1) 装入量=出钢量×金属消耗系数 (11-2) 金属消耗系数为吹炼 1t 钢所消耗钢铁料的数量，由于原材料及操作条件的不同，金属消耗系数也不一样。 顶吹转炉公称吨位在 lOOt 以下的为小型转炉，公称吨位在 200t 以上的为大型转炉，100～200t 的为中型转炉。目前我国转炉最大公称吨位是 300t。不同吨位转炉的冶炼周期和吹氧时间推举值见表 11-1。表 11-1 冶炼周期和吹氧时间推举值转炉公称吨位/t＜3030-100＞100冶炼周期/min28-3222-3838-45吹氧时间/min12-1614-1715-18 注：应结合供氧强度、铁水成分及所炼钢种等具体情况确定。 2 什么是转炉炉型，选择转炉炉型的依据有哪些? 转炉炉型指砌砖后转炉的内型的几何形状。选择转炉炉型应考虑以下因素： (1)有利于炼钢过程物理化学反响的进行；有利于炉液、炉气运动；有利于熔池的均匀搅拌。 (2)喷溅要小，金属消耗要少。 (3)炉壳容易加工制造；炉衬砖易于砌筑；维护方便，炉衬使用寿命长。 (4)有利于改善劳动条件和提高转炉的作业率。 3 转炉炉型有哪几种，各有什么特点? 已投产的顶吹转炉炉型有筒球型和锥球型两种。推举采纳锥球型。转炉炉型如图 11-1 所示。 图 11-1 顶吹转炉炉型示意图a 一筒球型；b—锥球型 (1)筒球型。熔池由圆筒体与球缺体组合而成，如图 11-1a 所示。它的特点是炉型简单，炉壳加工容易，内衬砌筑方便，有利炉内反响的进行。如攀钢120t 转炉，太钢 50t 转炉等，都是筒球型的炉型。 (2)锥球型。熔池由倒圆锥台体与球缺体组合而成，如图 11-1b 所示。锥球型熔池更适合于炉液的运动，利于物理化学反响的进行，在熔池深度相同的情况下，假设底部尺寸适当，熔池直径比筒球型相应大些，因而增加了反响面积，有利于脱除 P、S。如宝钢 300t 转炉，首钢 210t 转炉就是这种炉型。 4 转炉的主要参数有哪些? 转炉的主要参数有： (1)转炉的公称吨位。这在前面 11-1 题中已有阐述。 (2)炉容比。又称容积系数，即转炉砌砖后的工作容积(又称...
