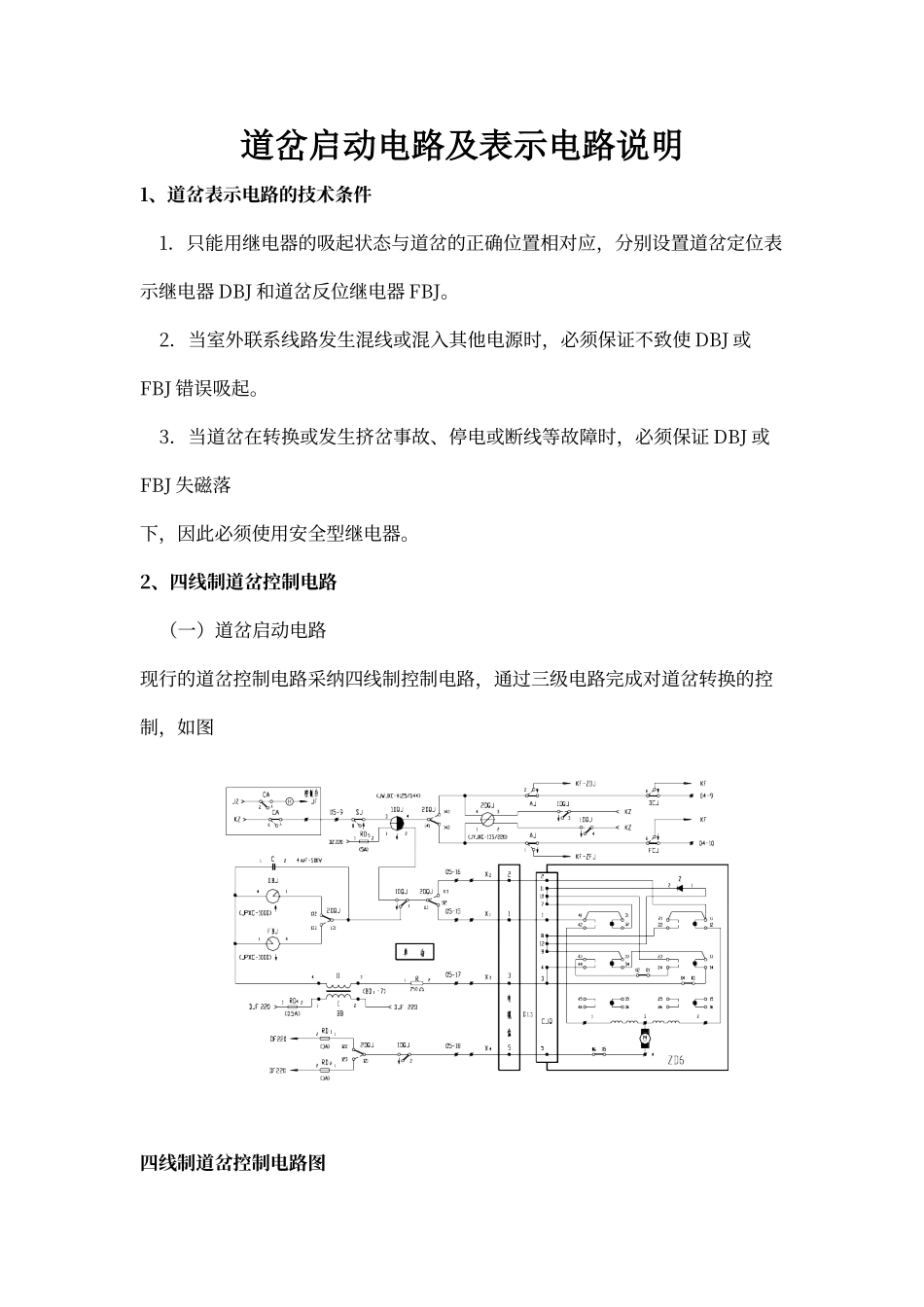

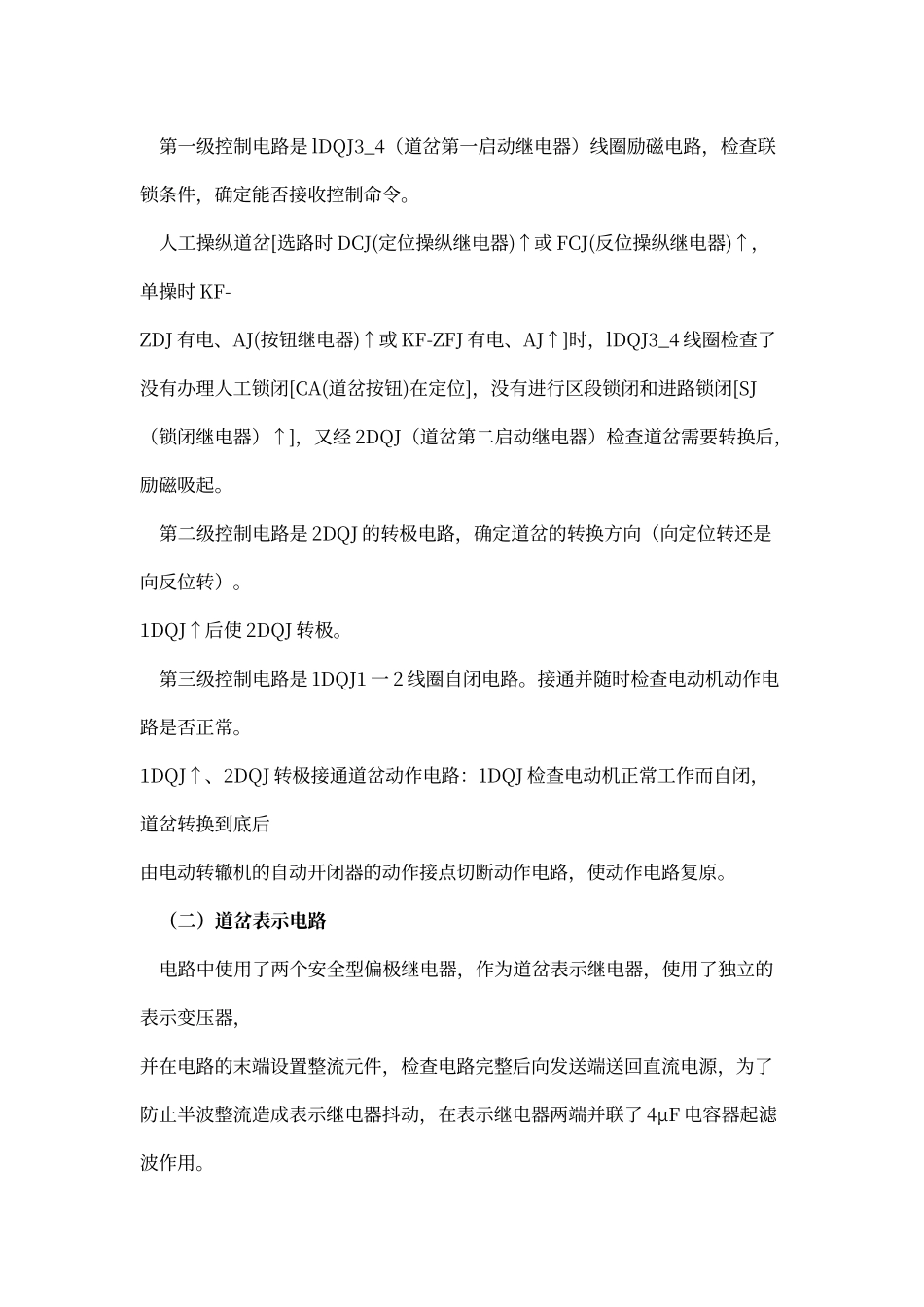

道岔启动电路及表示电路说明1、道岔表示电路的技术条件 1．只能用继电器的吸起状态与道岔的正确位置相对应，分别设置道岔定位表示继电器 DBJ 和道岔反位继电器 FBJ。 2．当室外联系线路发生混线或混入其他电源时，必须保证不致使 DBJ 或FBJ 错误吸起。 3．当道岔在转换或发生挤岔事故、停电或断线等故障时，必须保证 DBJ 或FBJ 失磁落下，因此必须使用安全型继电器。2、四线制道岔控制电路 （一）道岔启动电路现行的道岔控制电路采纳四线制控制电路，通过三级电路完成对道岔转换的控制，如图 四线制道岔控制电路图 第一级控制电路是 lDQJ3_4（道岔第一启动继电器）线圈励磁电路，检查联锁条件，确定能否接收控制命令。 人工操纵道岔[选路时 DCJ(定位操纵继电器)↑或 FCJ(反位操纵继电器)↑，单操时 KF-ZDJ 有电、AJ(按钮继电器)↑或 KF-ZFJ 有电、AJ↑]时，lDQJ3_4 线圈检查了没有办理人工锁闭[CA(道岔按钮)在定位]，没有进行区段锁闭和进路锁闭[SJ（锁闭继电器）↑]，又经 2DQJ（道岔第二启动继电器）检查道岔需要转换后，励磁吸起。 第二级控制电路是 2DQJ 的转极电路，确定道岔的转换方向（向定位转还是向反位转）。1DQJ↑后使 2DQJ 转极。 第三级控制电路是 1DQJ1 一 2 线圈自闭电路。接通并随时检查电动机动作电路是否正常。1DQJ↑、2DQJ 转极接通道岔动作电路：1DQJ 检查电动机正常工作而自闭，道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。 （二）道岔表示电路 电路中使用了两个安全型偏极继电器，作为道岔表示继电器，使用了独立的表示变压器，并在电路的末端设置整流元件，检查电路完整后向发送端送回直流电源，为了防止半波整流造成表示继电器抖动，在表示继电器两端并联了 4μF 电容器起滤波作用。3、六线制直流双电动转辙机控制电路 当轨道线路采纳 12 号 60 kg/m AT 道岔时，一台转辙机已经适应不了转换力和牵引力的要求。所以，要采纳双机牵引，在双机牵引道岔方式中，一般 ZD6-E 型转辙机使用在第一牵引点，而 ZD6-J 型转辙机则用在第二牵引点。直流双电动转辙机控制电路一般采纳六线制，控制电路如下图所示。 （一）六线制直流双电动转辙机控制电路的特点 该电路与直流单动转辙机控制电路原理基本相同，但它有以下特点： (1)双电动转辙机牵引中，设在第一牵引点的电动转辙机称为主机。设在第二牵引点的电动转辙机称为副机。在控制电路...
