道路工程施工招标图说明

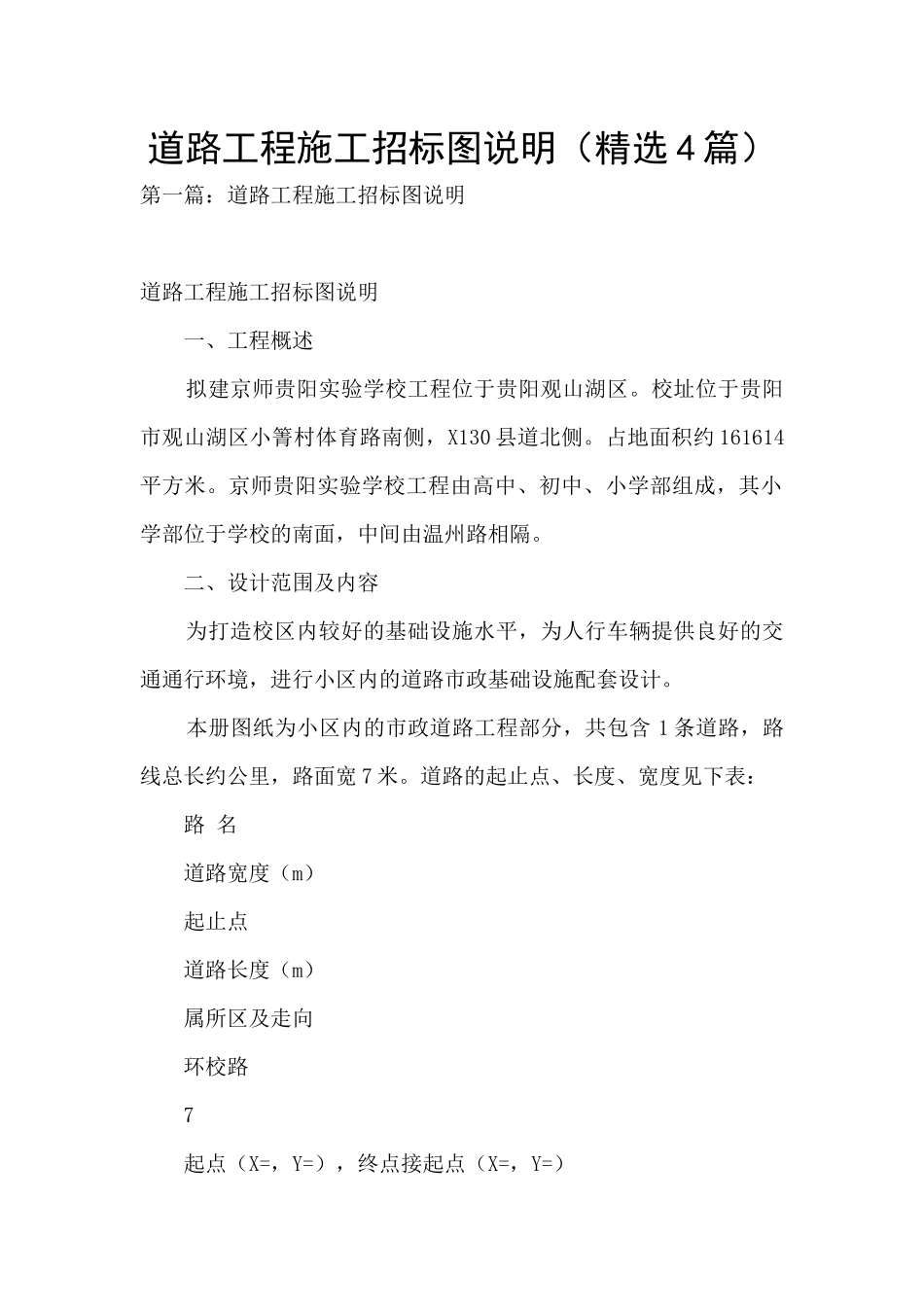

道路工程施工招标图说明（精选 4 篇）第一篇：道路工程施工招标图说明道路工程施工招标图说明 一、工程概述 拟建京师贵阳实验学校工程位于贵阳观山湖区。校址位于贵阳市观山湖区小箐村体育路南侧，X130 县道北侧。占地面积约 161614平方米。京师贵阳实验学校工程由高中、初中、小学部组成，其小学部位于学校的南面，中间由温州路相隔。 二、设计范围及内容 为打造校区内较好的基础设施水平，为人行车辆提供良好的交通通行环境，进行小区内的道路市政基础设施配套设计。 本册图纸为小区内的市政道路工程部分，共包含 1 条道路，路线总长约公里，路面宽 7 米。道路的起止点、长度、宽度见下表： 路 名 道路宽度（m） 起止点 道路长度（m） 属所区及走向 环校路 7 起点（X=，Y=），终点接起点（X=，Y=） 环形 三、设计依据及采纳的法律规范 设计依据 . 项目中标通知书及设计合同 . 京师贵阳实验学校工程建筑相关图纸 . 业主及相关单位意见 . 工程实测的现状地形图及勘察资料 . 其他相关资料。 设计参考采纳的法律规范 （1）《城市道路设计法律规范》 CJJ37-2024 （2）《城市道路路线设计法律规范》 CJJ193-2024 （3）《城镇道路路面设计法律规范》 CJJ169-2024 （4）《透水沥青路面技术规程》 CJJ/T 190-2024 （5）《透水水泥混凝土路面技术规程》 CJJ/T135-2024 （6）《城市道路交叉口设计规程》 CJJ152-2024 （7）《城市道路路基设计法律规范》 CJJ194—2024 （8）《公路路面基层施工技术法律规范》 JGJ034-2000 （9）《公路沥青路面施工技术法律规范》 JTG F40-2024 （10）《公路路面基层施工技术法律规范》 JTJ034—2000 （11）《建筑地基处理技术法律规范》 JGJ 79-2024 J220-2024 （12）《城市道路和建筑物无障碍设计法律规范》 JGJ50—2001 （13）《城镇道路工程施工与质量验收标准》 CJJ1-2024 （14）其它有关的法律规范、规程。 四、建设条件 目前工程场地内正在进行场地平整，场地周边建筑未建成，四周为未建的规划路。 1、场地地形、地貌 拟建场区属溶蚀性低山—洼地、石牙残丘、斜坡地貌类型，拟项目本次勘察范围地形总体南高北低。拟场区高程最高为，高程最低为，相对高差约，拟建场地总体较平缓，局部地形起伏较大，自然地形坡度 0～35°。 2、场地内地质情况 场地地基岩土由耕土、杂填土、红粘土、基岩组成。 （1）、耕土：零星分布，厚度变化...
