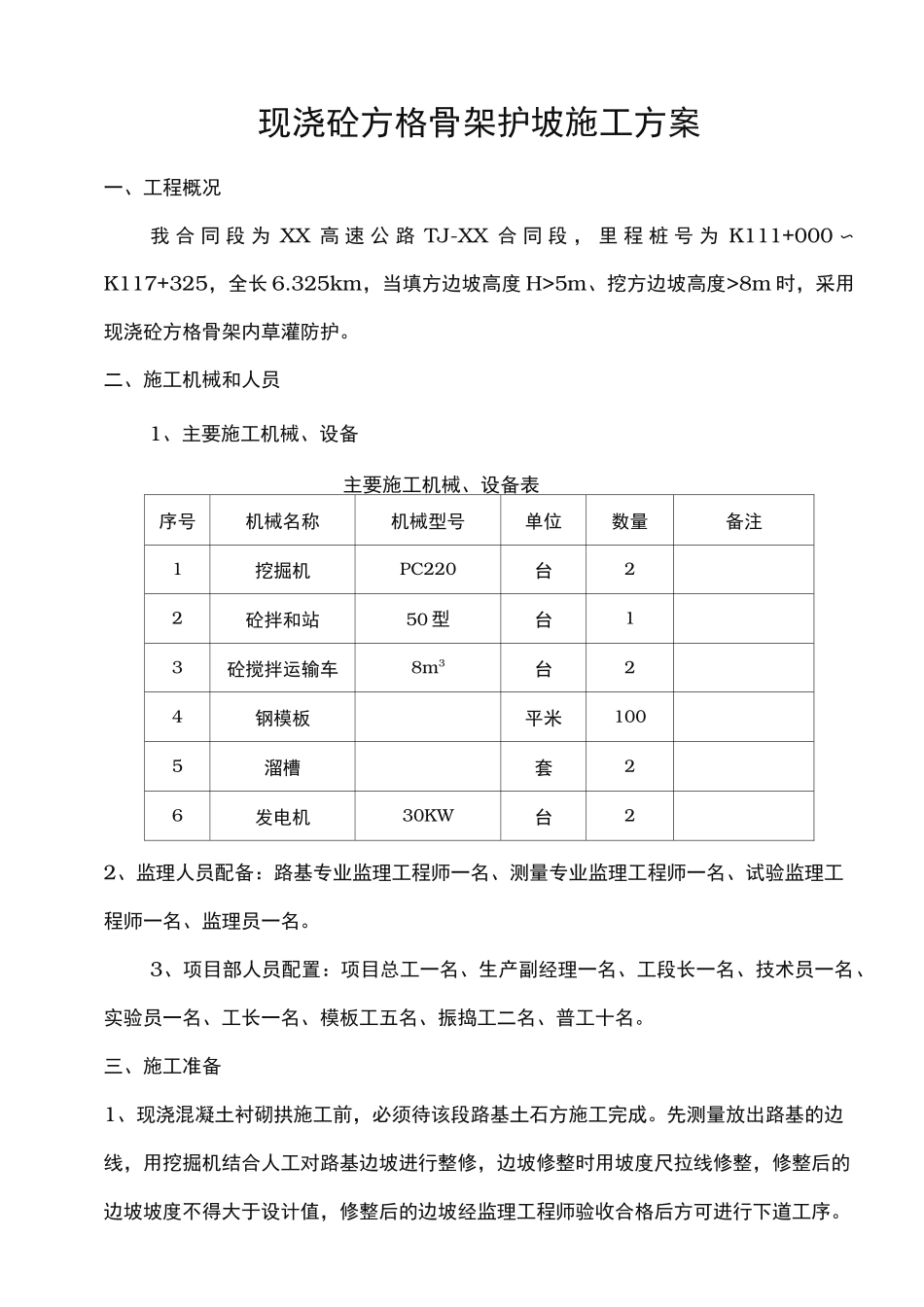

现浇砼方格骨架护坡施工方案一、工程概况我 合 同 段 为 XX 高 速 公 路 TJ-XX 合 同 段 ， 里 程 桩 号 为 K111+000 〜K117+325，全长 6.325km，当填方边坡高度 H>5m、挖方边坡高度>8m 时，采用现浇砼方格骨架内草灌防护。二、施工机械和人员1、主要施工机械、设备主要施工机械、设备表序号机械名称机械型号单位数量备注1挖掘机PC220台22砼拌和站50 型台13砼搅拌运输车8m3台24钢模板平米1005溜槽套26发电机30KW台22、监理人员配备：路基专业监理工程师一名、测量专业监理工程师一名、试验监理工程师一名、监理员一名。3、项目部人员配置：项目总工一名、生产副经理一名、工段长一名、技术员一名、实验员一名、工长一名、模板工五名、振捣工二名、普工十名。三、施工准备1、现浇混凝土衬砌拱施工前，必须待该段路基土石方施工完成。先测量放出路基的边线，用挖掘机结合人工对路基边坡进行整修，边坡修整时用坡度尺拉线修整，修整后的边坡坡度不得大于设计值，修整后的边坡经监理工程师验收合格后方可进行下道工序。2、基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后方可开工。3、测量放样：根据设计要求定出骨架基础大样，用挖掘机结合人工将基础基坑开挖好，按图纸设计平面位置、标高及几何尺寸进行施工。4、施工现场用电采用发电机发电。5、在现场设置分项工程施工标志牌，标明主要技术负责人、现场质量管理人员、试验检测人员、安全负责人、主要施工工艺及质量标准，来指导施工。并设立安全生产牌。四、临时排水方案由于我合同段主要属于膨胀土土质区域，施工期间应严格采取措施避免雨水浸泡、冲刷坡面及基坑，因此在施工前需做好临时截水沟、隔水土埂等设施，防止雨水冲毁边坡，同时准备好雨布，防止施工过程中突然降雨而冲刷未凝固的混凝土表面。五、现浇砼方格骨架施工方案1、施工放样现浇砼方格骨架工程分段施工，分段放样，根据路基中线及横坡放出方格骨架坡角（顶）线，并确定其骨架基础顶面高程，根据该段边坡长度准确放出骨架位置。线位设好以后报请监理检测，符合要求后再进行下道工序施工。2、砼材料及浇筑要求方格骨架材料为 C20 混凝土，我合同段拟采用从搅拌站集中供应混凝土。由于混凝土需要在坡面上浇筑，将混凝土坍落度控制在 3〜5cm,且和易性好。因骨架尺寸较小，且处在斜坡上，浇筑时采用人工插钢钎振捣。为防止混凝土下滑，可采取隔段加挡板横隔的方式。3、施...
