扣件式钢管脚手架计算书

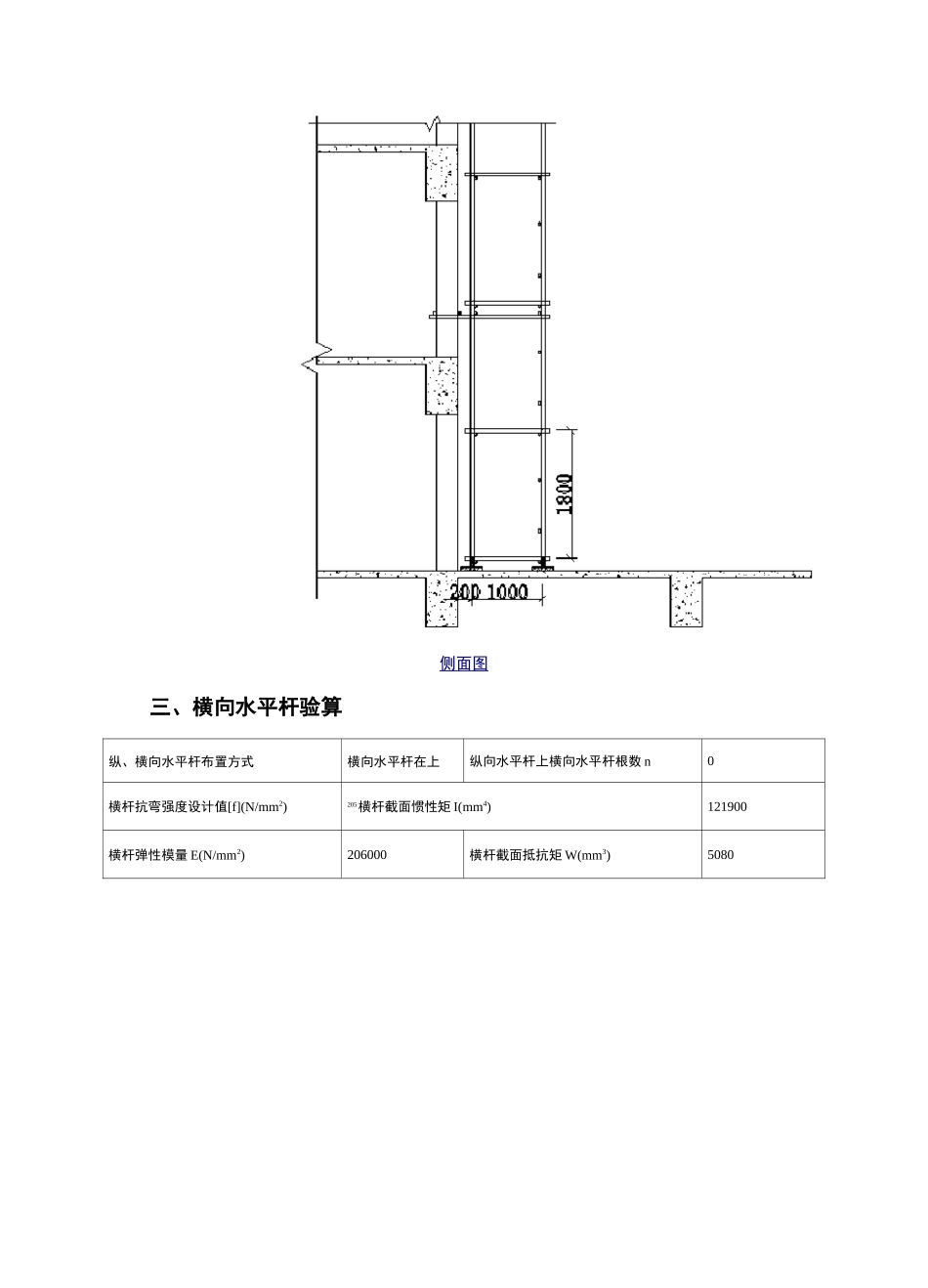

扣件式脚手架计算书计算依据：1、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20112、《建筑结构荷载规范》GB50009-20123、《钢结构设计规范》GB50017-20034、《建筑地基基础设计规范》GB50007-2011一、脚手架参数卸荷设置无脚手架搭设排数双排脚手架脚手架钢管类型①48x3.5脚手架架体高度 H(m)48立杆步距 h(m)1.8立杆纵距或跨距 la(m)1.5立杆横距 lb(m)1横向水平杆计算外伸长度 a1(m)0.15内立杆离建筑物距离 a(m)0.2双立杆计算方法不设置双立杆二、荷载设计脚手架设计类型装修脚手架脚手板类型冲压钢脚手板脚手板自重标准值 Gkjb(kN/m2)0.3脚手板铺设方式2 步 1 设密目式安全立网自重标准值Gkmw(kN/m2)0.01挡脚板类型木挡脚板栏杆与挡脚板自重标准值 Gkdb(kN/m)0.17挡脚板铺设方式2 步 1 设每米立杆承受结构自重标准值 gk(kN/m)0.129横向斜撑布置方式5 跨 1 设装修脚手架作业层数 nzj1装修脚手架荷载标准值 Gkzj(kN/m2)2地区浙江杭州市安全网设置全封闭计算简图：立面图侧面图三、横向水平杆验算纵、横向水平杆布置方式横向水平杆在上纵向水平杆上横向水平杆根数 n0横杆抗弯强度设计值[f](N/mm2)205横杆截面惯性矩 I(mm4)121900横杆弹性模量 E(N/mm2)206000横杆截面抵抗矩 W(mm3)5080横向水平杆纵向水平杆立杆横距 b纵、横向水平杆布置承载能力极限状态q=1.2x(0.038+GkjbXla/(n+l))+1.4xGkXla/(n+l)=1.2x(0.038+0.3xl.5/(0+l))+1.4x2xl.5/(0+1)=4.786kN/m正常使用极限状态q'=(0.038+Gkjbxla/(n+1))+Gkxla/(n+1)=(0.038+0.3x1.5/(0+1))+2x1.5/(0+1)=3.488kN/计算简图如下：⑴.■—lLILILIL5u.■—.-1000LEO.■-1、抗弯验算Mmax=max[qlb2/&qa]2/2]=max[4.786xl2/&4.786x0.152/2]=0.598kN・m^=Mmax/W=0.598x106/5080=117.768N/mm2<[f]=205N/mm2满足要求！2、挠度验算vmax=max[5q'lb4/(384EI),q'a14/(8EI)]=max[5x3.488x10004/(384x206000x121900),3.488x1504/(8x206000x121900)]=1.809mmvmax二 1.809mm<[v]二 min[lb/150,10]二 min[1000/150,10]二 6.667mm满足要求！3、支座反力计算承载能力极限状态RmaX=q(lb+ai)2/(21b)=4.786x(l+0.15)2/(2xl)=3.165kN正常使用极限状态Rmax'=q'(lb+a1)2/(2lb)=3.488x(1+0.15)2/(2x1)=2.307kN四、纵向水平杆验算承载能力极限状态由上节可知 F1=Rmax=3.165kNq=1.2x0.038=0.046kN/m正常使用极限状态由上节可知 F1'=Rmax'=2.307kNq'=0.038kN/m1、抗弯验算计算简图如下：Q.QqtkN/m1...
