榫卯结构种类及图片详解

榫卯结构种类及图片详解_第1页
1/9
榫卯结构种类及图片详解_第2页
2/9
榫卯结构种类及图片详解_第3页
3/9

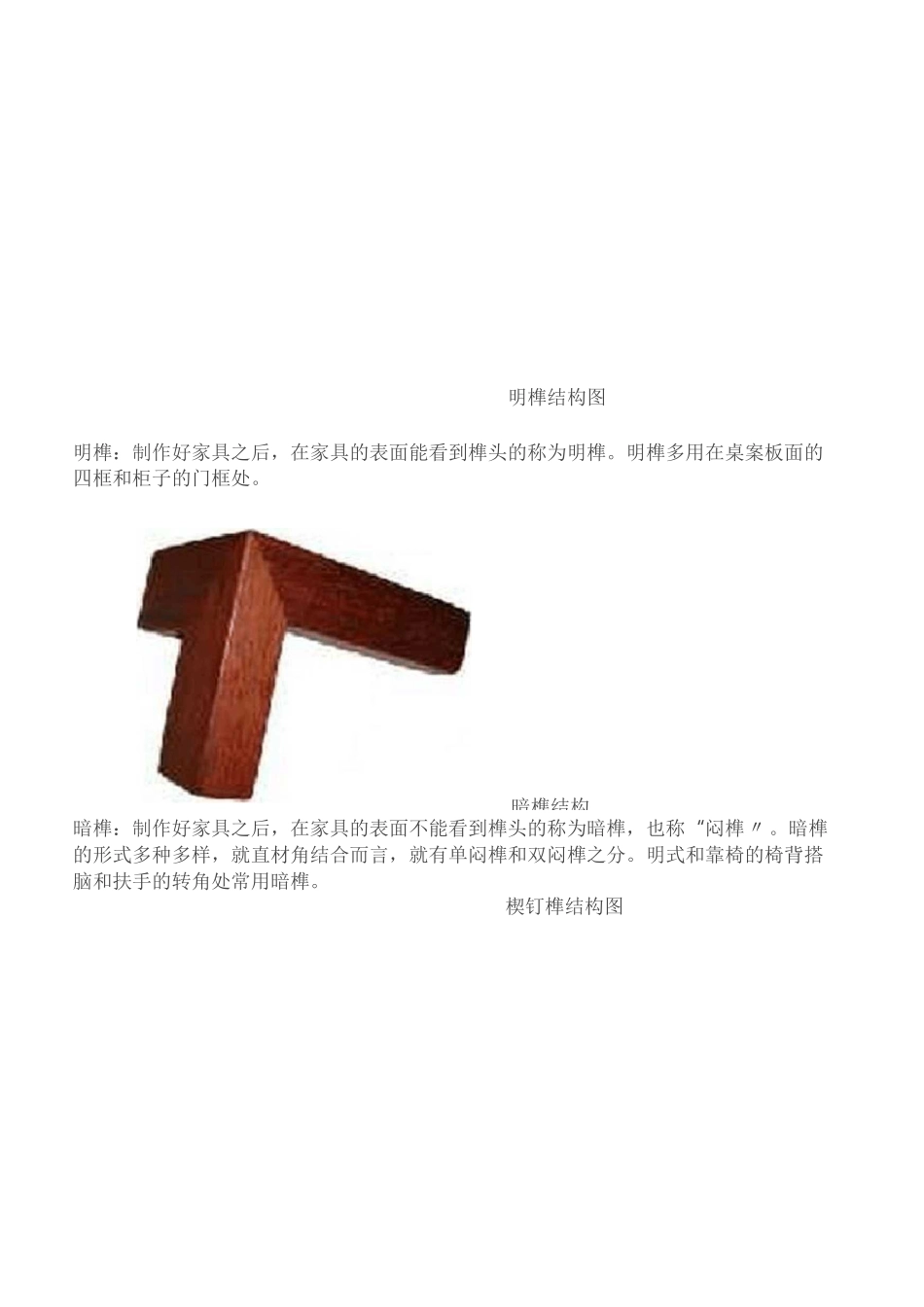

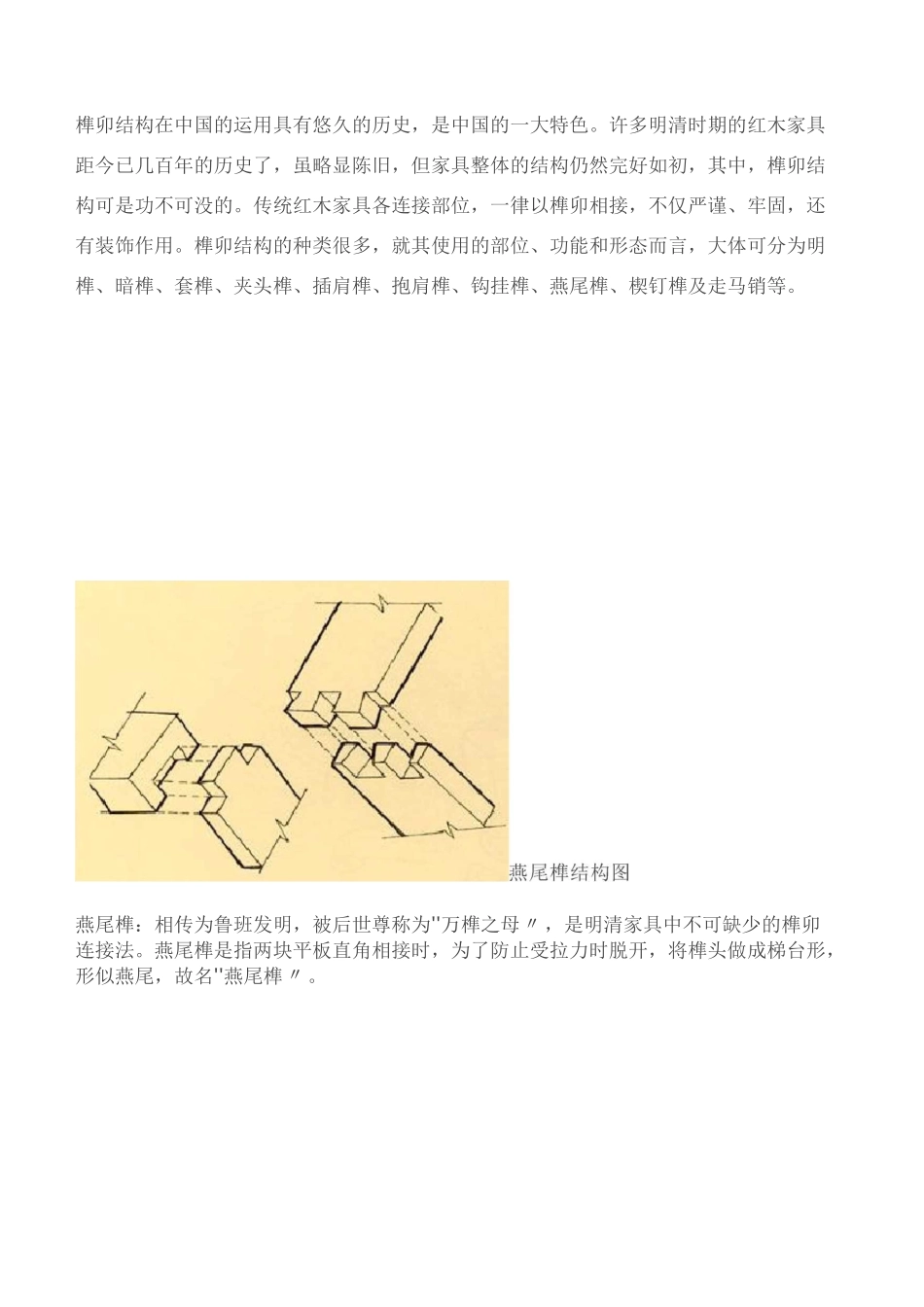

樺卯结构种类及图片详解Preparedon22November2020榫卯结构在中国的运用具有悠久的历史,是中国的一大特色。许多明清时期的红木家具距今已几百年的历史了,虽略显陈旧,但家具整体的结构仍然完好如初,其中,榫卯结构可是功不可没的。传统红木家具各连接部位,一律以榫卯相接,不仅严谨、牢固,还有装饰作用。榫卯结构的种类很多,就其使用的部位、功能和形态而言,大体可分为明榫、暗榫、套榫、夹头榫、插肩榫、抱肩榫、钩挂榫、燕尾榫、楔钉榫及走马销等。燕尾榫:相传为鲁班发明,被后世尊称为''万榫之母〃,是明清家具中不可缺少的榫卯连接法。燕尾榫是指两块平板直角相接时,为了防止受拉力时脱开,将榫头做成梯台形,形似燕尾,故名''燕尾榫〃。暗榫结构明榫结构图明榫:制作好家具之后,在家具的表面能看到榫头的称为明榫。明榫多用在桌案板面的四框和柜子的门框处。暗榫:制作好家具之后,在家具的表面不能看到榫头的称为暗榫,也称“闷榫〃。暗榫的形式多种多样,就直材角结合而言,就有单闷榫和双闷榫之分。明式和靠椅的椅背搭脑和扶手的转角处常用暗榫。楔钉榫结构图楔钉榫:是用来连接弧形弯材的常用榫卯结构,它把弧形材截割成上下两片,将这两片的榫头交搭,同时让榫头上的小舌入槽,使其不能上下移动。然后在搭扣中部剔凿方孔,将一枚断面为方形,一边稍粗,一边稍细的楔钉插贯穿过去,使其不能左右移动。圈椅、的扶手一般都是使用楔钉榫。套榫结构图套榫:椅子搭脑与腿料连接时不用夹头榫,而是将腿料做成方形出榫,搭脑也相应的挖成方形榫眼,然后将二者套接,这类榫卯结构称为''套榫”。抱肩樺抱肩榫结构抱肩榫:这种榫卯结构常用在束腰家具的腿足与束腰、牙条相结合处。抱肩榫常采用 45度斜肩,并凿三角形榫眼,嵌入的牙条与腿足构成同一层面。从外形看,此榫的断面是半个银锭形的''挂销〃,与开在牙条背面的槽口套挂,从而使束腰及牙条结实稳定。夹头榫结构钩挂榫结构图勾挂榫:通常用在霸王枨与腿的结合部位。霸王枨的一端托着桌面的穿带,用木销钉固定,下端交带在腿足中部靠上的位置,榫子下的榫头向上勾,腿足上的枨眼下大上小,且向下扣,榫头从榫眼下部口大处插入,向上一推便勾住了下面的空隙,产生倒勾作用,然后用楔形料填入榫眼的空隙处。夹头榫:这类榫卯结构在案形家具中最常见,家具的腿足上端开口,嵌夹牙条与牙头,顶端出榫,与桌案案面的卯眼结合,结构稳固,桌案和腿足角度不易变动,又可将桌面重量分担到腿...
