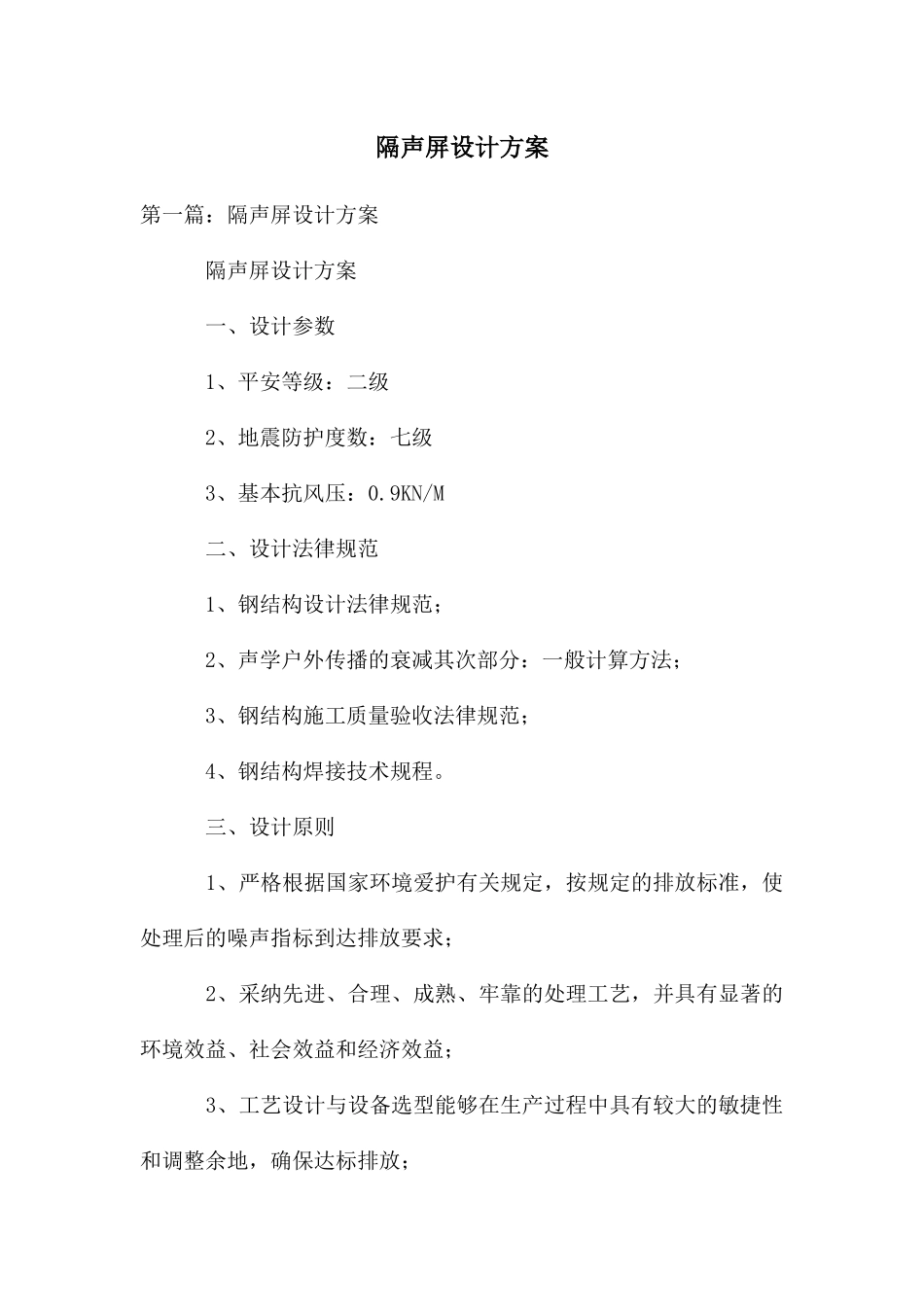

隔声屏设计方案 第一篇：隔声屏设计方案 隔声屏设计方案 一、设计参数 1、平安等级：二级 2、地震防护度数：七级 3、基本抗风压：0
9KN/M 二、设计法律规范 1、钢结构设计法律规范； 2、声学户外传播的衰减其次部分：一般计算方法； 3、钢结构施工质量验收法律规范； 4、钢结构焊接技术规程

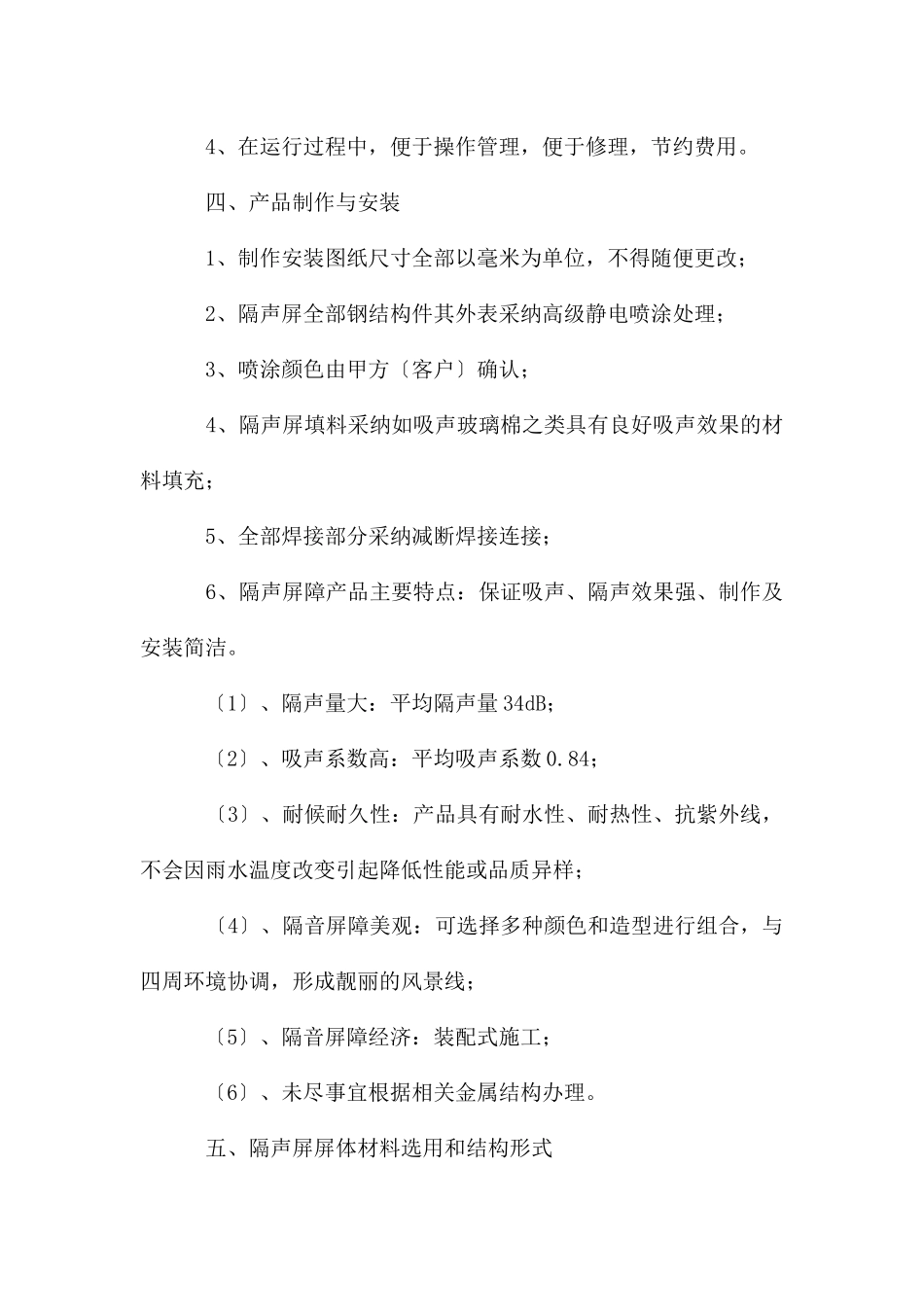

三、设计原则 1、严格根据国家环境爱护有关规定，按规定的排放标准，使处理后的噪声指标到达排放要求； 2、采纳先进、合理、成熟、牢靠的处理工艺，并具有显著的环境效益、社会效益和经济效益； 3、工艺设计与设备选型能够在生产过程中具有较大的敏捷性和调整余地，确保达标排放； 4、在运行过程中，便于操作管理，便于修理，节约费用
四、产品制作与安装 1、制作安装图纸尺寸全部以毫米为单位，不得随便更改； 2、隔声屏全部钢结构件其外表采纳高级静电喷涂处理； 3、喷涂颜色由甲方〔客户〕确认； 4、隔声屏填料采纳如吸声玻璃棉之类具有良好吸声效果的材料填充； 5、全部焊接部分采纳减断焊接连接； 6、隔声屏障产品主要特点：保证吸声、隔声效果强、制作及安装简洁
〔1〕、隔声量大：平均隔声量 34dB； 〔2〕、吸声系数高：平均吸声系数 0
84； 〔3〕、耐候耐久性：产品具有耐水性、耐热性、抗紫外线，不会因雨水温度改变引起降低性能或品质异样； 〔4〕、隔音屏障美观：可选择多种颜色和造型进行组合，与四周环境协调，形成靓丽的风景线； 〔5〕、隔音屏障经济：装配式施工； 〔6〕、未尽事宜根据相关金属结构办理

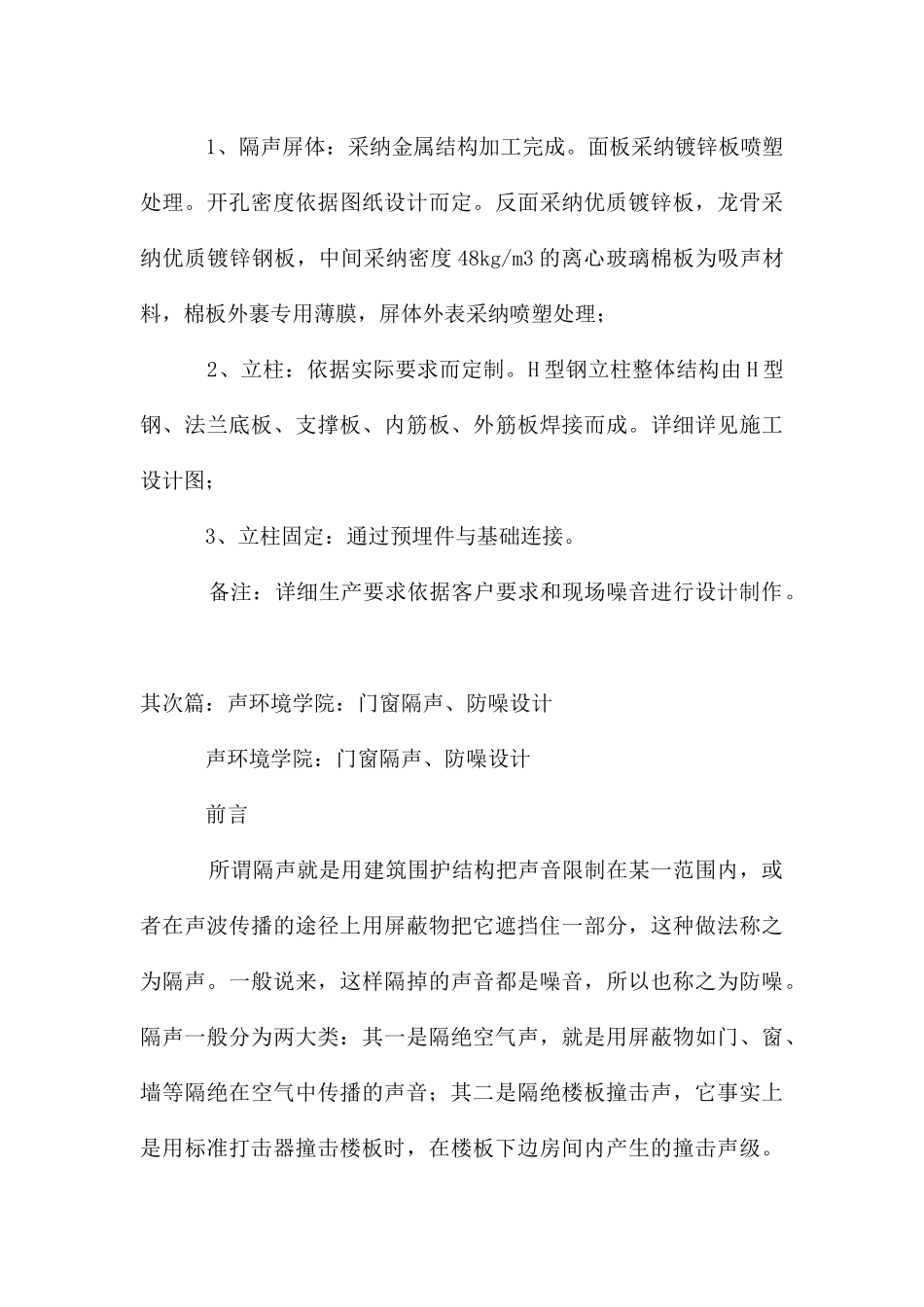

五、隔声屏屏体材料选用和结构形式 1、隔声屏体：采纳金属结构加工完成
面板采纳镀锌板喷塑处理
开孔密度依据图纸设计而定
反面采纳优质镀锌板，龙骨采纳优质镀锌钢板，中间采纳密度 48kg/m3 的离心玻璃棉板为吸声材料，棉板外裹专用薄膜，屏体外表采纳喷塑处理； 2、立柱：依据实际要求而定制
H 型钢立柱整
