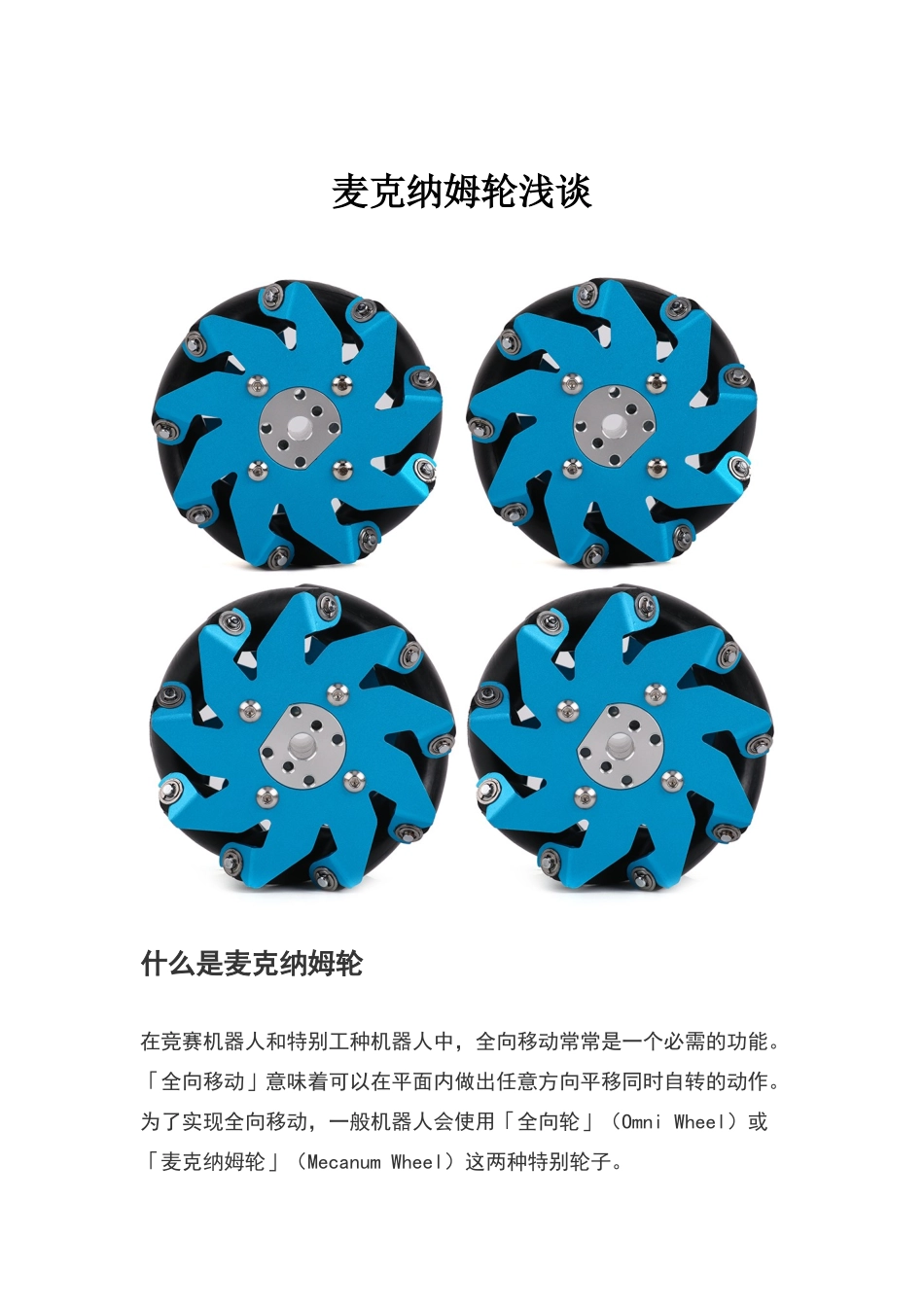

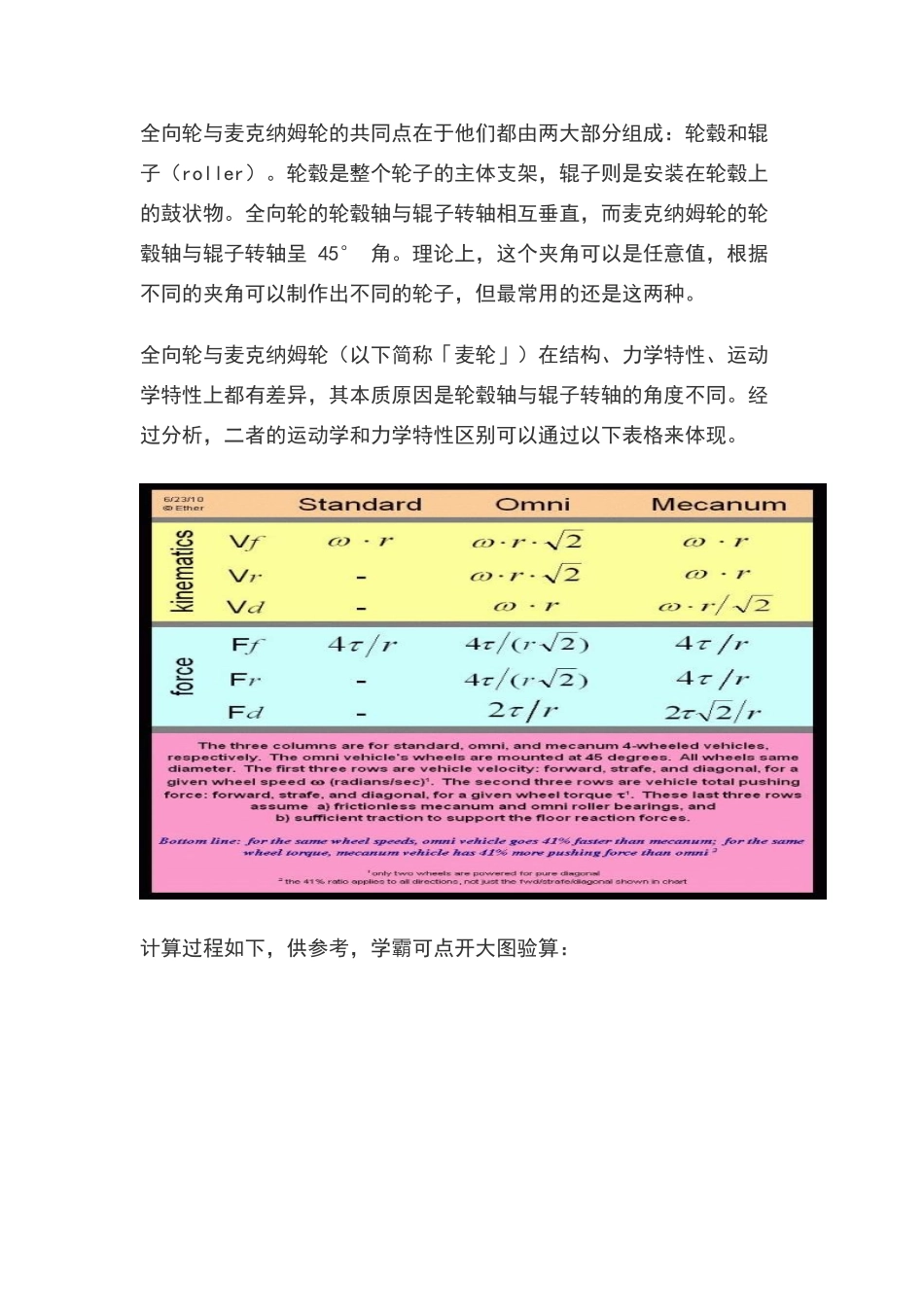

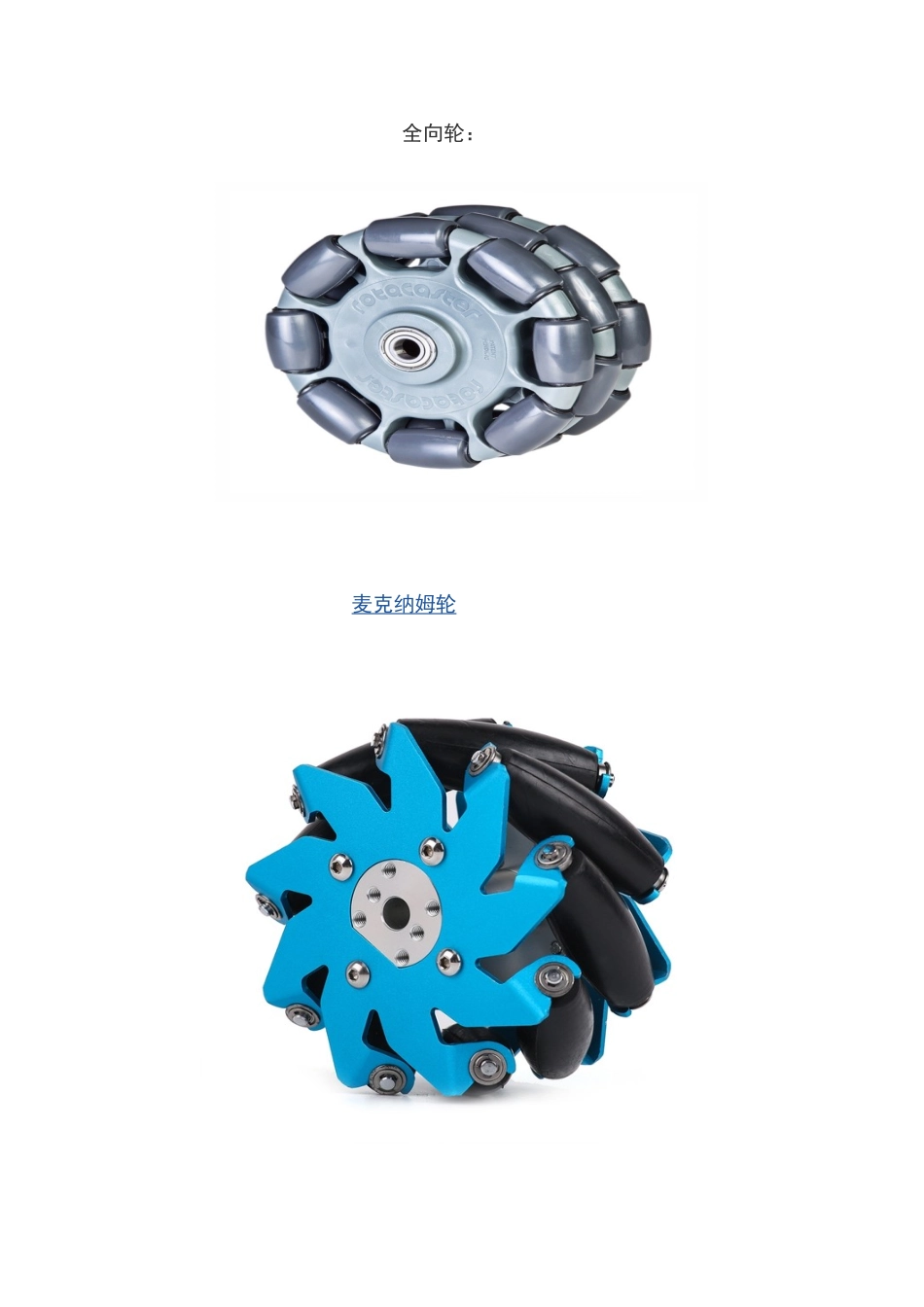

麦克纳姆轮浅谈什么是麦克纳姆轮在竞赛机器人和特别工种机器人中,全向移动常常是一个必需的功能。「全向移动」意味着可以在平面内做出任意方向平移同时自转的动作。为了实现全向移动,一般机器人会使用「全向轮」(Omni Wheel)或「麦克纳姆轮」(Mecanum Wheel)这两种特别轮子。 全向轮: 麦克纳姆轮全向轮与麦克纳姆轮的共同点在于他们都由两大部分组成:轮毂和辊子(roller)。轮毂是整个轮子的主体支架,辊子则是安装在轮毂上的鼓状物。全向轮的轮毂轴与辊子转轴相互垂直,而麦克纳姆轮的轮毂轴与辊子转轴呈 45° 角。理论上,这个夹角可以是任意值,根据不同的夹角可以制作出不同的轮子,但最常用的还是这两种。全向轮与麦克纳姆轮(以下简称「麦轮」)在结构、力学特性、运动学特性上都有差异,其本质原因是轮毂轴与辊子转轴的角度不同。经过分析,二者的运动学和力学特性区别可以通过以下表格来体现。计算过程如下,供参考,学霸可点开大图验算:近年来,麦轮的应用逐渐增多,特别是在 Robocon、FRC 等机器人赛事上。这是因为麦克纳姆轮可以像传统轮子一样,安装在相互平行的轴上。而若想使用全向轮完成类似的功能,几个轮毂轴之间的角度就必须是 60°,90° 或 120° 等角度,这样的角度生产和制造起来比较麻烦。所以许多工业全向移动平台都是使用麦克纳姆轮而不是全向轮,比如这个国产的叉车: 全向移动平台 麦克纳姆轮叉车 美科斯叉车另外一个原因,可能是麦轮的造型比全向轮要酷炫得多,看起来有一种不明觉厉的感觉……的确,第一次看到麦轮运转起来,不少人都会惊叹。以下视频直观地说明了麦轮底盘在平移和旋转时的轮子旋转方向。麦轮的安装方法麦轮一般是四个一组使用,两个左旋轮,两个右旋轮。左旋轮和右旋轮呈手性对称,区别如下图。安装方式有多种,主要分为:X-正方形(X-square)、X-长方形(X-rectangle)、O-正方形(O-square)、O-长方形(O-rectangle)。其中 X 和 O 表示的是与四个轮子地面接触的辊子所形成的图形;正方形与长方形指的是四个轮子与地面接触点所围成的形状。 X-正方形:轮子转动产生的力矩会经过同一个点,所以 yaw 轴无法主动旋转,也无法主动保持 yaw 轴的角度。一般几乎不会使用这种安装方式。 X-长方形:轮子转动可以产生 yaw 轴转动力矩,但转动力矩的力臂一般会比较短。这种安装方式也不多见。 O-正方形:四个轮子位于正方形的四个顶点,平移和旋转都没有任何问...
