齿轮泵拆装步骤实验报告:齿轮泵拆装实验

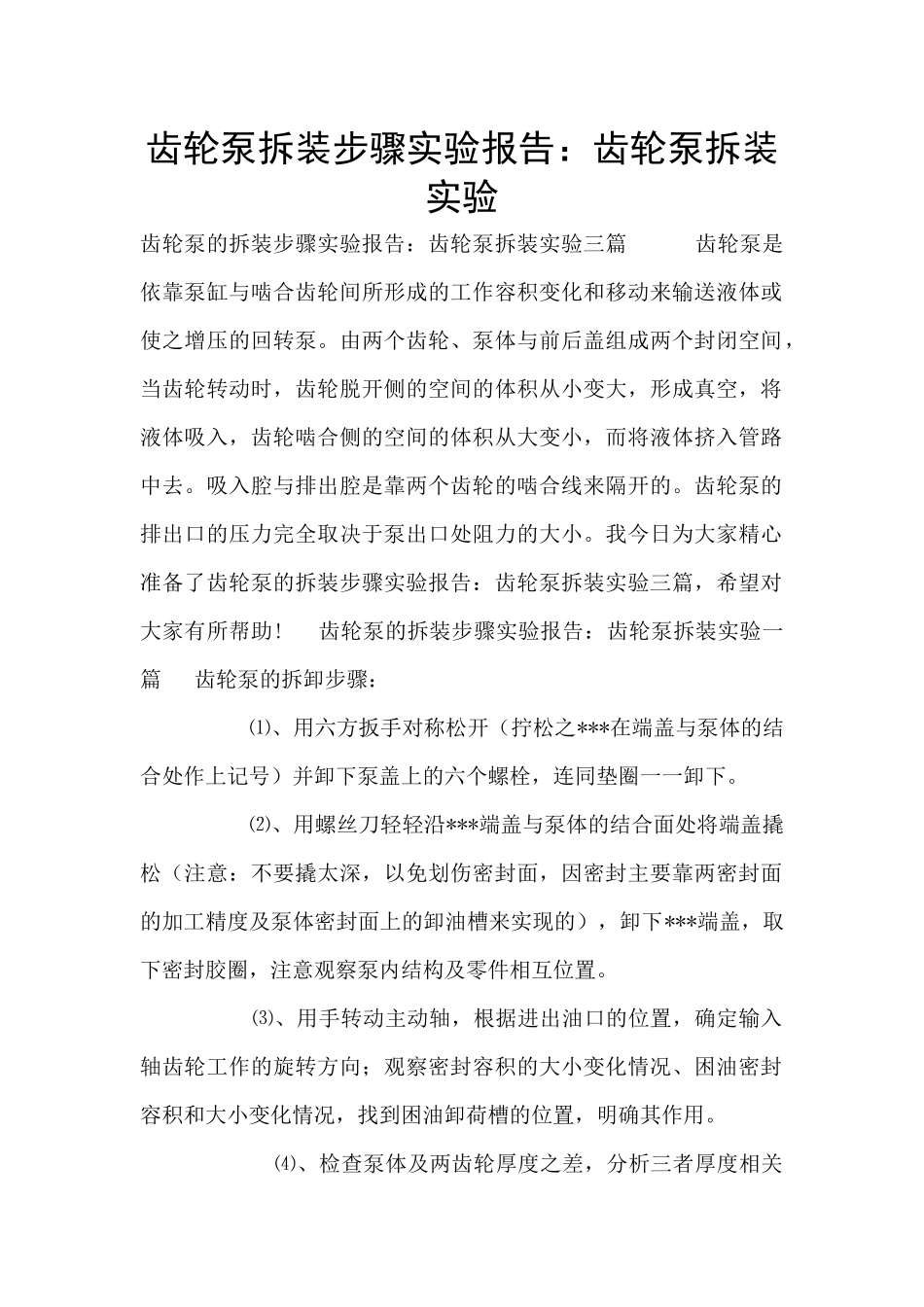

齿轮泵拆装步骤实验报告:齿轮泵拆装实验_第1页
1/6

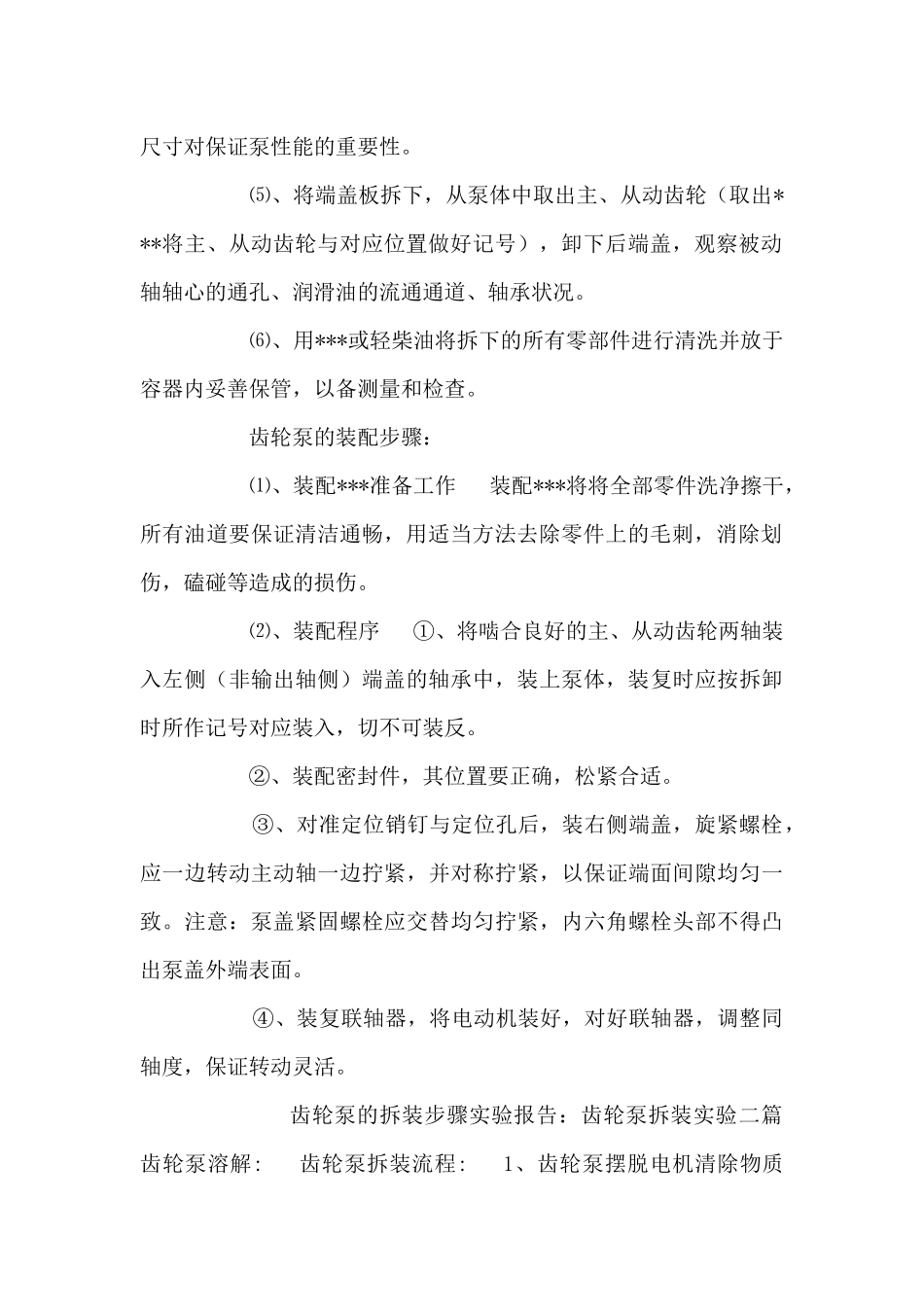

齿轮泵拆装步骤实验报告:齿轮泵拆装实验_第2页
2/6

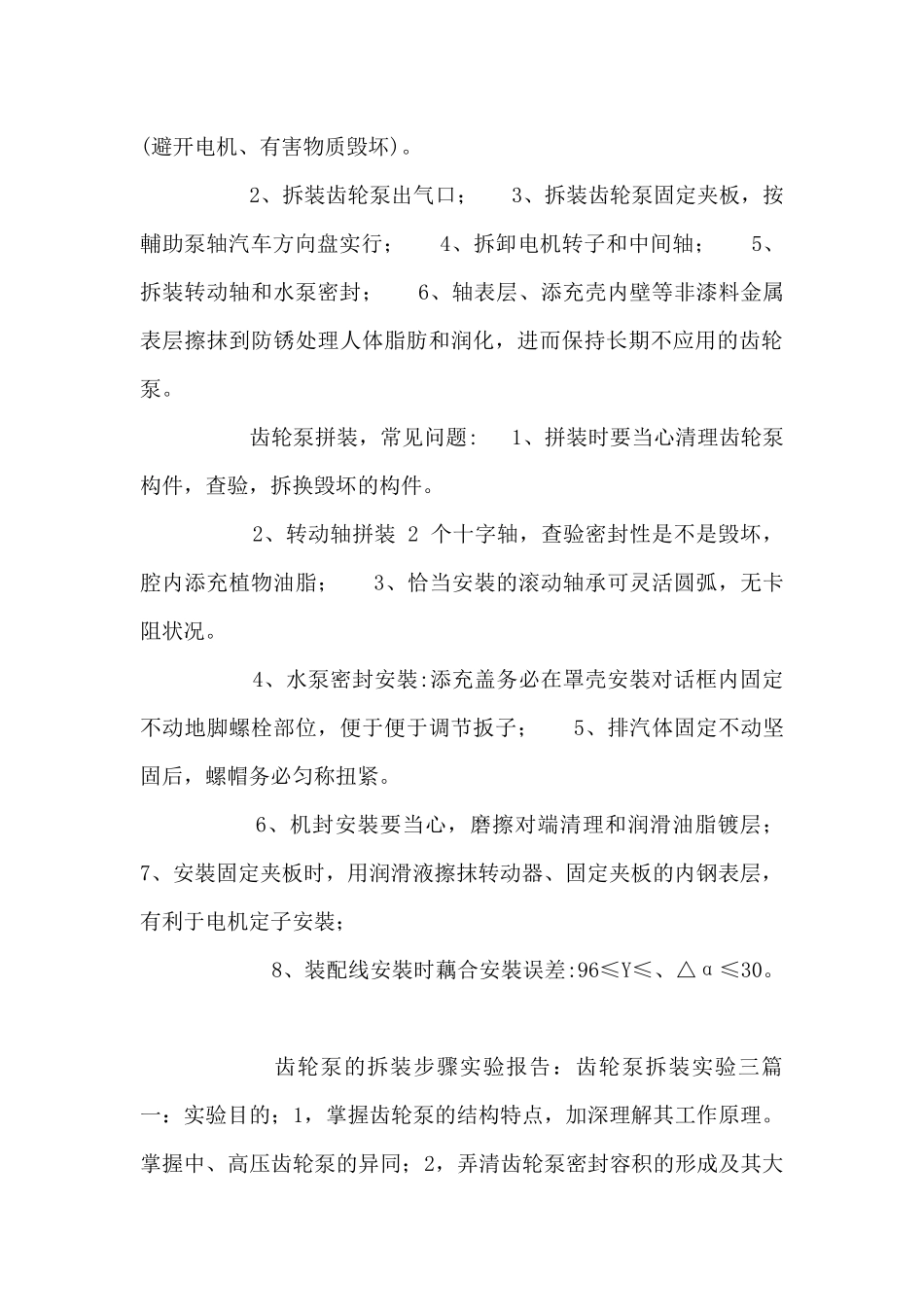

齿轮泵拆装步骤实验报告:齿轮泵拆装实验_第3页
3/6
齿轮泵拆装步骤实验报告:齿轮泵拆装实验齿轮泵的拆装步骤实验报告:齿轮泵拆装实验三篇 齿轮泵是依靠泵缸与啮合齿轮间所形成的工作容积变化和移动来输送液体或使之增压的回转泵。由两个齿轮、泵体与前后盖组成两个封闭空间,当齿轮转动时,齿轮脱开侧的空间的体积从小变大,形成真空,将液体吸入,齿轮啮合侧的空间的体积从大变小,而将液体挤入管路中去。吸入腔与排出腔是靠两个齿轮的啮合线来隔开的。齿轮泵的排出口的压力完全取决于泵出口处阻力的大小。我今日为大家精心准备了齿轮泵的拆装步骤实验报告:齿轮泵拆装实验三篇,希望对大家有所帮助! 齿轮泵的拆装步骤实验报告:齿轮泵拆装实验一篇 齿轮泵的拆卸步骤: ⑴、用六方扳手对称松开(拧松之***在端盖与泵体的结合处作上记号)并卸下泵盖上的六个螺栓,连同垫圈一一卸下。 ⑵、用螺丝刀轻轻沿***端盖与泵体的结合面处将端盖撬松(注意:不要撬太深,以免划伤密封面,因密封主要靠两密封面的加工精度及泵体密封面上的卸油槽来实现的),卸下***端盖,取下密封胶圈,注意观察泵内结构及零件相互位置。 ⑶、用手转动主动轴,根据进出油口的位置,确定输入轴齿轮工作的旋转方向;观察密封容积的大小变化情况、困油密封容积和大小变化情况,找到困油卸荷槽的位置,明确其作用。 ⑷、检查泵体及两齿轮厚度之差,分析三者厚度相关尺寸对保证泵性能的重要性。 ⑸、将端盖板拆下,从泵体中取出主、从动齿轮(取出***将主、从动齿轮与对应位置做好记号),卸下后端盖,观察被动轴轴心的通孔、润滑油的流通通道、轴承状况。 ⑹、用***或轻柴油将拆下的所有零部件进行清洗并放于容器内妥善保管,以备测量和检查。 齿轮泵的装配步骤: ⑴、装配***准备工作 装配***将将全部零件洗净擦干,所有油道要保证清洁通畅,用适当方法去除零件上的毛刺,消除划伤,磕碰等造成的损伤。 ⑵、装配程序 ①、将啮合良好的主、从动齿轮两轴装入左侧(非输出轴侧)端盖的轴承中,装上泵体,装复时应按拆卸时所作记号对应装入,切不可装反。 ②、装配密封件,其位置要正确,松紧合适。 ③、对准定位销钉与定位孔后,装右侧端盖,旋紧螺栓,应一边转动主动轴一边拧紧,并对称拧紧,以保证端面间隙均匀一致。注意:泵盖紧固螺栓应交替均匀拧紧,内六角螺栓头部不得凸出泵盖外端表面。 ④、装复联轴器,将电动机装好,对好联轴器,调整同轴度,保证转动灵活。 齿轮泵的拆装步骤实验报告:齿轮泵拆装实...
