一种数控弯管机的技术方案

一种数控弯管机的技术方案_第1页
1/6
一种数控弯管机的技术方案_第2页
2/6
一种数控弯管机的技术方案_第3页
3/6

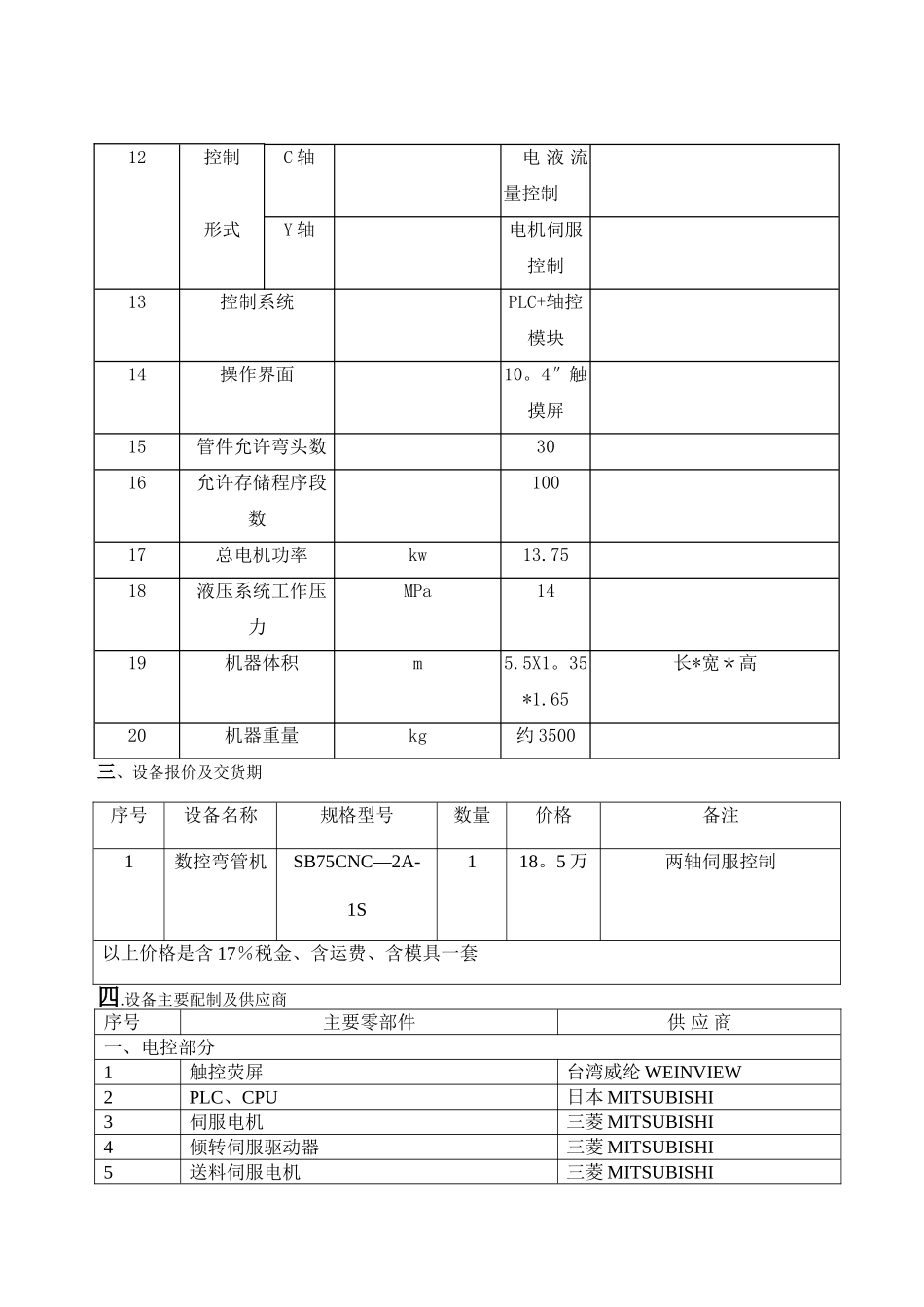

一种数控弯管机的技术方案一、二轴壹层模弯管机主要配置一览表序 号名 称规 格数 量产 地1油压马达10HP—4P1ABB 电机2油压泵浦PV2R1—311台湾 KCL3电磁阀BSG—G03—3C23台湾油研 YUKEN4电磁阀BSG-G—02—2B2台湾油研 YUKEN5溢流阀SBSG—T03—301台湾油研 YUKEN6止回阀MC—02—B1台湾油研 YUKEN7压力表DT—631台湾协钢 SKON8角度编码器E40S—1200-31韩国 AUTONICS9接触器CU—321台湾东元 TECO10慢弯系统定制1台湾油研 YUKEN1110。4 寸触摸屏T16001I1台湾威纶 WEINVIEW12开关电源NES-250S1台湾 MEANWELL 明纬13PLCFX3U-48MR1日本三菱 MITSUBISHI14送料伺服马达HG-SR-202(B)1日本三菱 MITSUBISHI15转角伺服马达HG—KR—75(B)1日本三菱 MITSUBISHI16线性导轨HGW-25CB2R2台湾上银 HIWIN17送料伺服减速机PG160—101台湾广用 APEX精度等级≤7 弧分18转角送料减速机PG080—401台湾广用 APEX精度等级≤7 弧分19液压油缸定制6 套台湾长拓 CHANTO20送料齿轮齿条M=5一套台湾亿昌 YYC 精度等级 6 级21弯管链轮链条LH24444 套台湾桂盟 KMC22二、主要技术参数序号名 称单 位参 数备 注1 最大工艺扭矩 N.m30000 2 最大弯管规格Mm75X3 管径*壁厚3 弯曲半径mmR25—2504 最大弯管角度degree1905 一次送料最大长度mm2500 小车行程6 侧推行程mm3707 机器中心高mm12508 弯曲速度(C 轴)r/min~1519 空间转角速度(B轴)r/min~45重复B 轴degree±0.1转角11定位C 轴degree±0.5弯管精度Y 轴mm±0。1送料电液B 轴电机伺服控制12控制C 轴电 液 流量控制形式Y 轴电机伺服控制13控制系统PLC+轴控模块14操作界面10。4″触摸屏15 管件允许弯头数3016 允许存储程序段数10017 总电机功率kw13.7518 液压系统工作压力MPa1419 机器体积m5.5X1。35*1.65长*宽*高20 机器重量kg约 3500三、设备报价及交货期序号设备名称规格型号数量价格备注1数控弯管机SB75CNC—2A-1S118。5 万两轴伺服控制以上价格是含 17%税金、含运费、含模具一套四.设备主要配制及供应商序号主要零部件供 应 商一、电控部分1触控荧屏台湾威纶 WEINVIEW2PLC、CPU日本 MITSUBISHI3伺服电机三菱 MITSUBISHI4倾转伺服驱动器三菱 MITSUBISHI5送料伺服电机三菱 MITSUBISHI6送料伺服驱动器三菱 MITSUBISHI7油泵电机南通远邦8接近开关日本欧姆龙 OMRON9电流波浪缓冲器台湾丰炜10开关电源台湾明炜 MEANWELL11沟通接触器台湾东元 TECO12...
