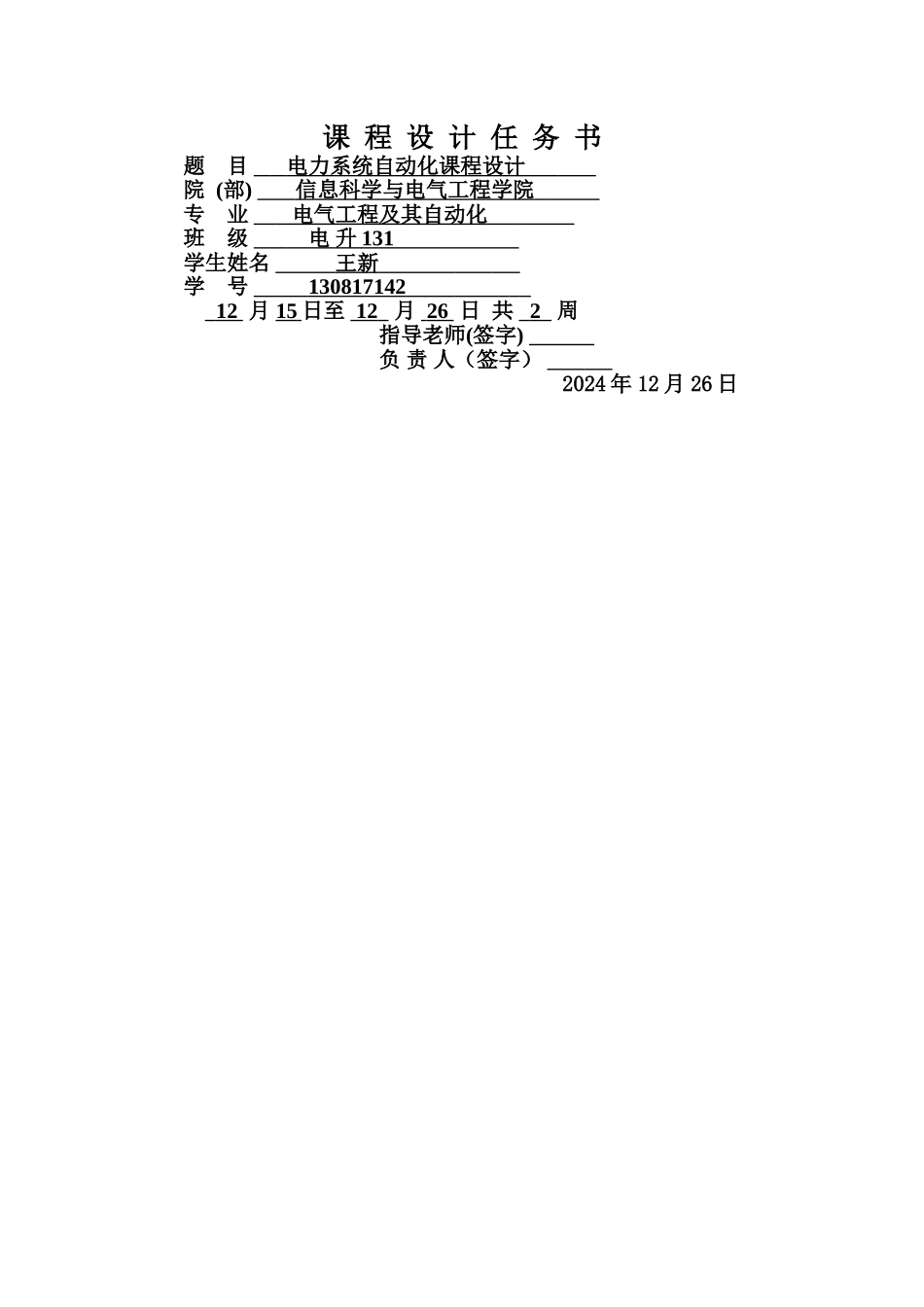

山东交通学院电力系统自动化课程设计报告院（部）别 信息科学与电气工程学院 姓 名 王新 学 号 130817142 指导老师 黄欣 课 程 设 计 任 务 书题 目 电力系统自动化课程设计 院 (部) 信息科学与电气工程学院 专 业 电气工程及其自动化 班 级 电 升 131 学生姓名 王新 学 号 130817142 12 月 15 日至 12 月 26 日 共 2 周指导老师(签字) 负 责 人（签字） 2024 年 12 月 26 日一、设计内容及要求 内容:利用不对称故障分析方法解决实例——纵向不对称故障单相断相线路问题。 要求：求出各相的不对称重量，画出向量图，并在 Matlab 中进行模拟仿真,获得断相后电流、电压波形图。二、设计原始资料 给定一个具体系统,假设当在 FF′发生 a 相断相时，求断相处的负序，零序的电流，电压及故障相中的电流，并与故障前的电流进行比较。 假定各元件参数已归算到以=100MVA。 为基准的标幺值。电源相电动势归算到故障点电压级的标幺值为=j1.43。其余参数见复合序网图。三、设计完成后提交的文件和图表1．计算说明书部分 根据题目要求求出故障点的对称重量和非对称重量的电流、电压. 正常情况下线路负荷电流. 对比手算结果与 Matlab 计算结果.2.仿真部分： 根据所求电流、电压结果分别画出电压、电流向量图。 利用 Matlab 软件仿真得出线路正常与线路发生断相时各测量点的电压、电流波形。四、进程安排 第一周:周一、周二：整合所有知识点及资料； 周三-周五：完成手算及 Matlab 计算与仿真； 第二周:周二、周三:完成设计报告； 周四:交打印版设计报告; 周五：答辩；五、主要参考资料 [1] 夏道止。［M］ 电力系统分析（第二版）.北京.中国电力出版社.2024。 ［2］ 李光琦.［M］ 电力系统暂态分析(第二版）。西安。中国电力出版社。2024. ［3] 熊信银.［M] 发电厂电气部分（第三版）.北京。中国电力出版社。2024。目录摘 要..............................................................................................................................2第一章 电力系统故障分析 ........................................................................................... 3 1.1 电力系统故障分析意义 ................................................................................... 3 1 。 2 电力系统故障计算的基本原则和规定 .......
