万科房产公司的景观设计任务书

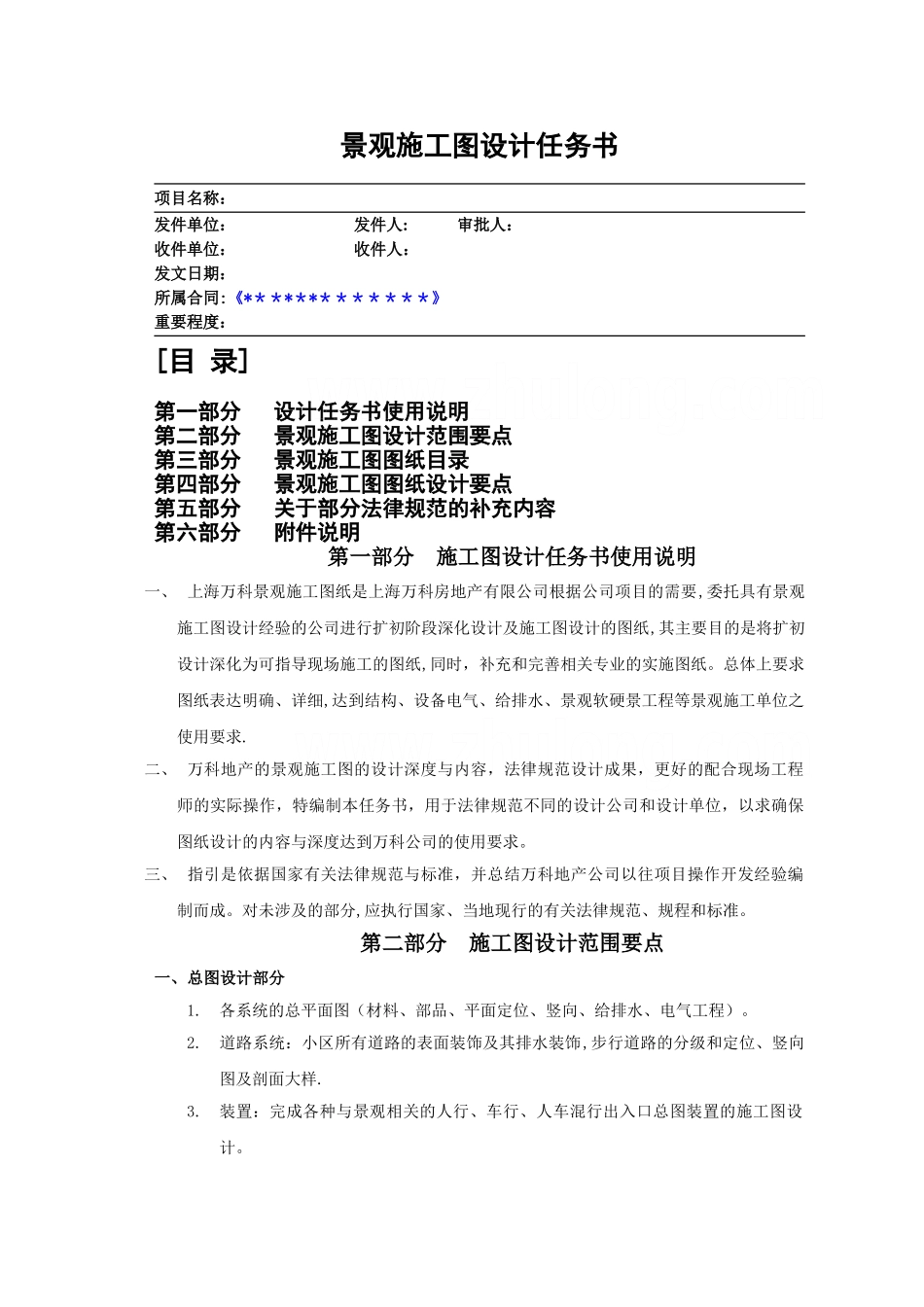

万科房产公司的景观设计任务书_第1页
1/8

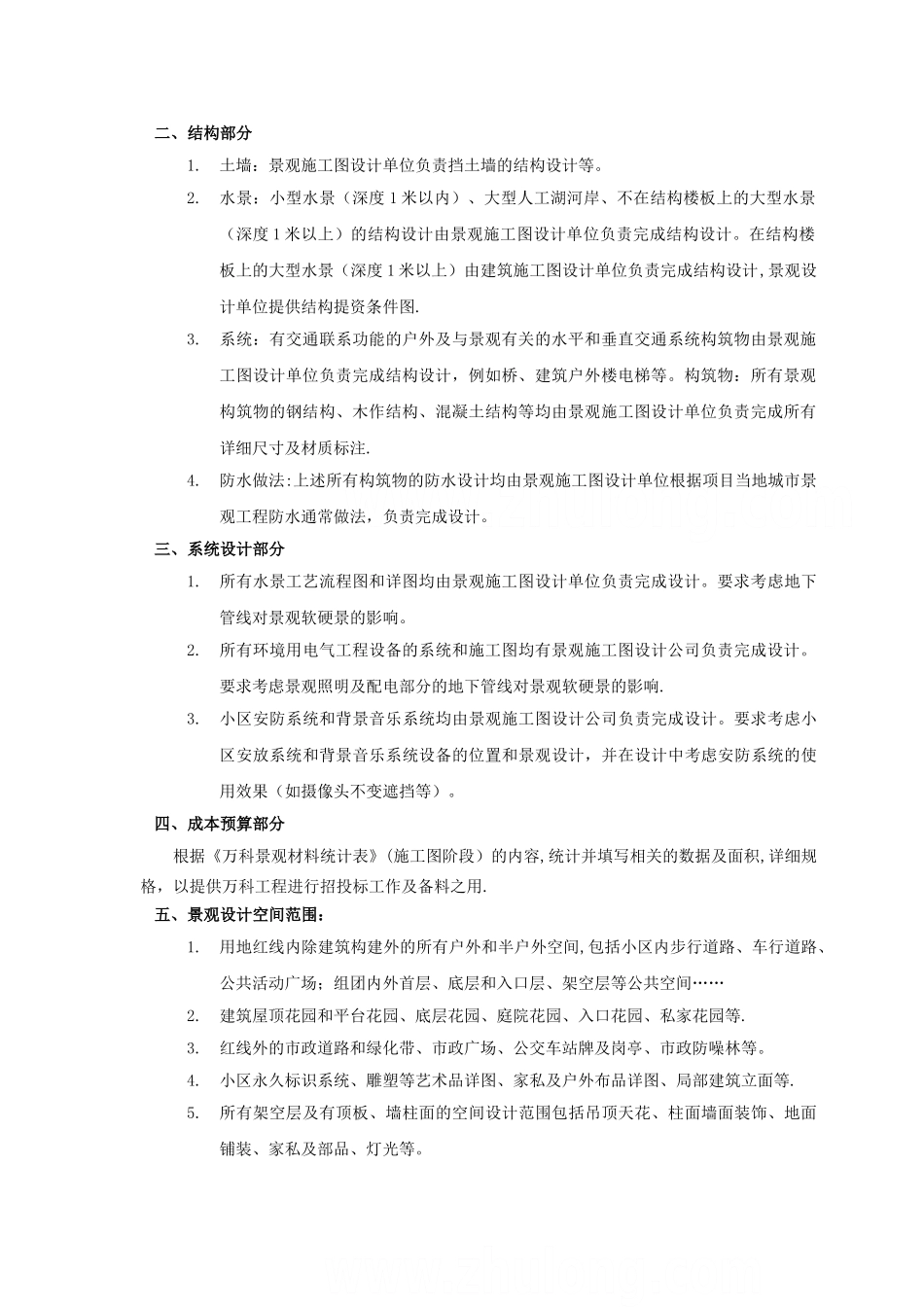

万科房产公司的景观设计任务书_第2页
2/8

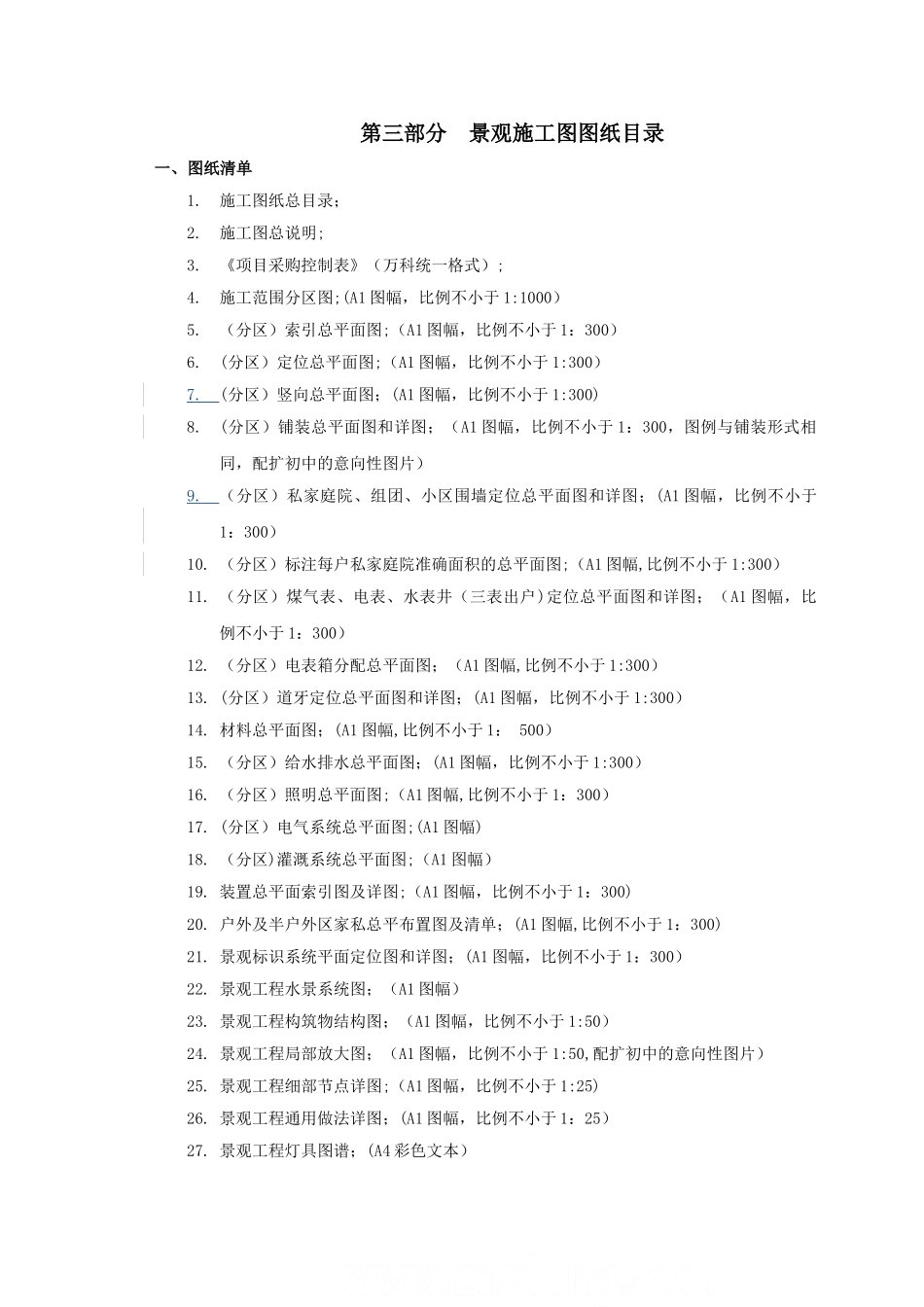

万科房产公司的景观设计任务书_第3页
3/8
景观施工图设计任务书项目名称: 发件单位: 发件人: 审批人:收件单位: 收件人:发文日期:所属合同:《*************》重要程度: [目 录] 第一部分 设计任务书使用说明第二部分 景观施工图设计范围要点第三部分 景观施工图图纸目录第四部分 景观施工图图纸设计要点第五部分 关于部分法律规范的补充内容第六部分 附件说明第一部分 施工图设计任务书使用说明一、 上海万科景观施工图纸是上海万科房地产有限公司根据公司项目的需要,委托具有景观施工图设计经验的公司进行扩初阶段深化设计及施工图设计的图纸,其主要目的是将扩初设计深化为可指导现场施工的图纸,同时,补充和完善相关专业的实施图纸。总体上要求图纸表达明确、详细,达到结构、设备电气、给排水、景观软硬景工程等景观施工单位之使用要求.二、 万科地产的景观施工图的设计深度与内容,法律规范设计成果,更好的配合现场工程师的实际操作,特编制本任务书,用于法律规范不同的设计公司和设计单位,以求确保图纸设计的内容与深度达到万科公司的使用要求。三、 指引是依据国家有关法律规范与标准,并总结万科地产公司以往项目操作开发经验编制而成。对未涉及的部分,应执行国家、当地现行的有关法律规范、规程和标准。第二部分 施工图设计范围要点一、总图设计部分1.各系统的总平面图(材料、部品、平面定位、竖向、给排水、电气工程)。2.道路系统:小区所有道路的表面装饰及其排水装饰,步行道路的分级和定位、竖向图及剖面大样.3.装置:完成各种与景观相关的人行、车行、人车混行出入口总图装置的施工图设计。二、结构部分1.土墙:景观施工图设计单位负责挡土墙的结构设计等。2.水景:小型水景(深度 1 米以内)、大型人工湖河岸、不在结构楼板上的大型水景(深度 1 米以上)的结构设计由景观施工图设计单位负责完成结构设计。在结构楼板上的大型水景(深度 1 米以上)由建筑施工图设计单位负责完成结构设计,景观设计单位提供结构提资条件图.3.系统:有交通联系功能的户外及与景观有关的水平和垂直交通系统构筑物由景观施工图设计单位负责完成结构设计,例如桥、建筑户外楼电梯等。构筑物:所有景观构筑物的钢结构、木作结构、混凝土结构等均由景观施工图设计单位负责完成所有详细尺寸及材质标注.4.防水做法:上述所有构筑物的防水设计均由景观施工图设计单位根据项目当地城市景观工程防水通常做法,负责完成设计。三、系统设计部分1.所有水景工艺流...
