三菱PLC的三层电梯控制系统设计

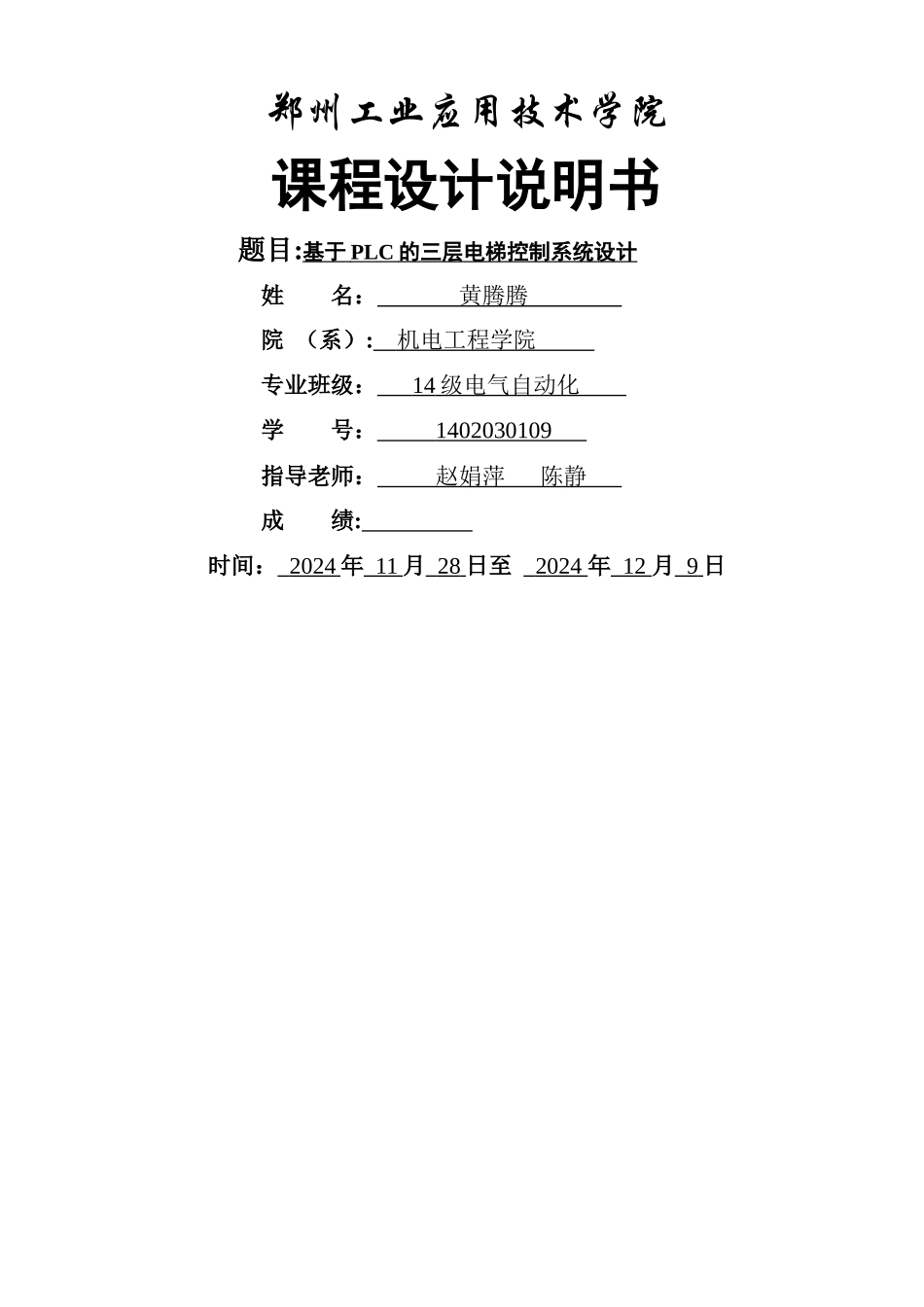

三菱PLC的三层电梯控制系统设计_第1页
1/15
三菱PLC的三层电梯控制系统设计_第2页
2/15

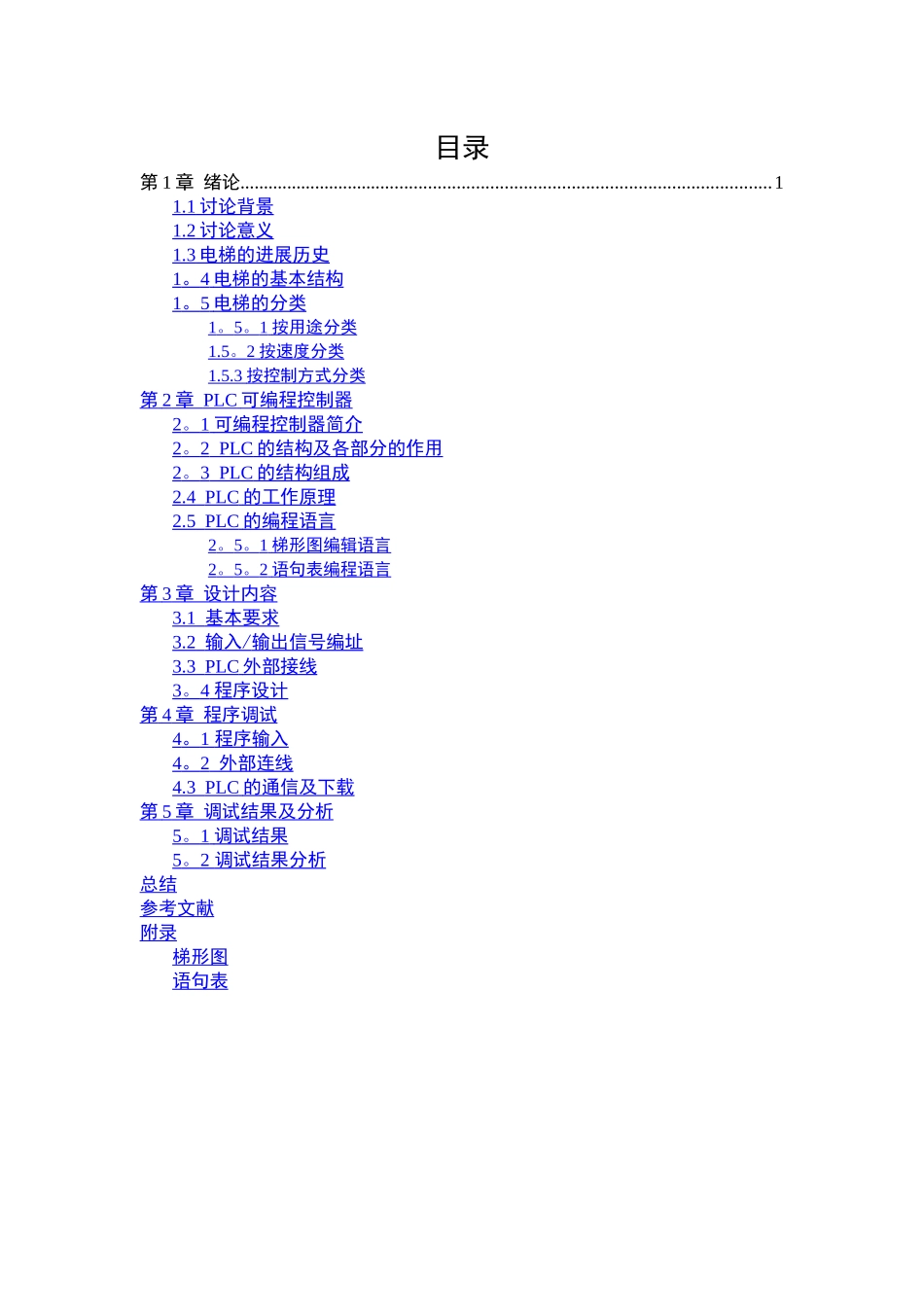

三菱PLC的三层电梯控制系统设计_第3页
3/15

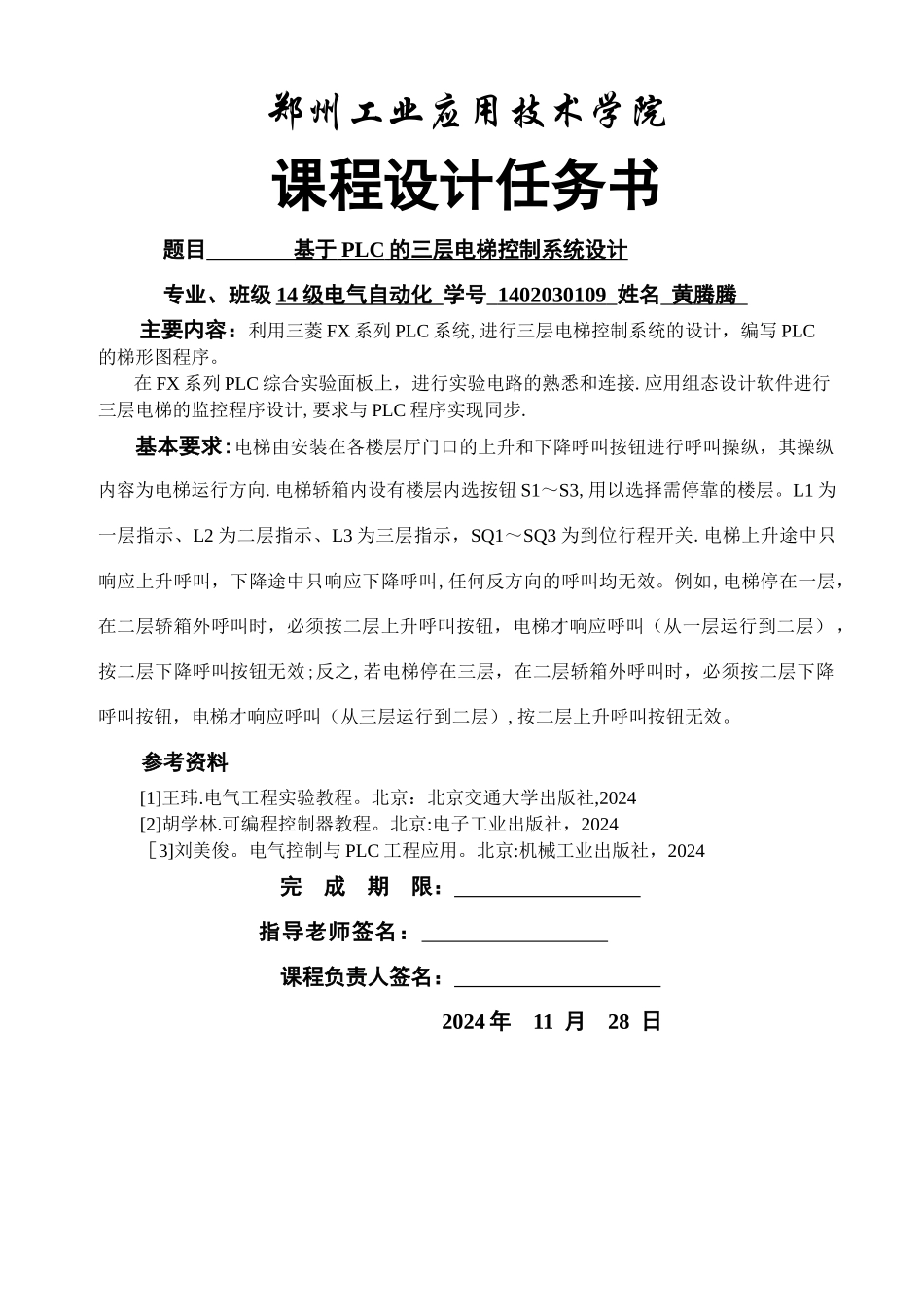

郑州工业应用技术学院课程设计任务书题目 基于 PLC 的三层电梯控制系统设计 专业、班级 14 级电气自动化 学号 1402030109 姓名 黄腾腾 主要内容:利用三菱 FX 系列 PLC 系统,进行三层电梯控制系统的设计,编写 PLC的梯形图程序。在 FX 系列 PLC 综合实验面板上,进行实验电路的熟悉和连接.应用组态设计软件进行三层电梯的监控程序设计,要求与 PLC 程序实现同步.基本要求:电梯由安装在各楼层厅门口的上升和下降呼叫按钮进行呼叫操纵,其操纵内容为电梯运行方向.电梯轿箱内设有楼层内选按钮 S1~S3,用以选择需停靠的楼层。L1 为一层指示、L2 为二层指示、L3 为三层指示,SQ1~SQ3 为到位行程开关.电梯上升途中只响应上升呼叫,下降途中只响应下降呼叫,任何反方向的呼叫均无效。例如,电梯停在一层,在二层轿箱外呼叫时,必须按二层上升呼叫按钮,电梯才响应呼叫(从一层运行到二层) ,按二层下降呼叫按钮无效;反之,若电梯停在三层,在二层轿箱外呼叫时,必须按二层下降呼叫按钮,电梯才响应呼叫(从三层运行到二层),按二层上升呼叫按钮无效。参考资料 [1]王玮.电气工程实验教程。北京:北京交通大学出版社,2024 [2]胡学林.可编程控制器教程。北京:电子工业出版社,2024 [3]刘美俊。电气控制与 PLC 工程应用。北京:机械工业出版社,2024完 成 期 限: 指导老师签名: 课程负责人签名: 2024 年 11 月 28 日郑州工业应用技术学院课程设计说明书题目:基于 PLC 的三层电梯控制系统设计 姓 名: 黄腾腾 院 (系): 机电工程学院 专业班级: 14 级电气自动化 学 号: 1402030109 指导老师: 赵娟萍 陈静 成 绩: 时间: 2024 年 11 月 28 日至 2024 年 12 月 9 日目录第 1 章 绪论................................................................................................................11.1 讨论背景 1.2 讨论意义 1.3 电梯的进展历史 1 。 4 电梯的基本结构 1 。 5 电梯的分类 1 。 5 。 1 按用途分类 1.5 。 2 按速度分类 1.5.3 按控制方式分类 第 2 章 PLC 可编程控制器 2 。 1 可编程控制器简介 2 。 2 PLC 的结构及各部分的作用 2 。 3 PLC 的结构组成 2.4 PLC 的工作原理 2.5 PLC 的编程语言 2 。 5 。 1 梯形图编辑语言 2 。 5 。 2 语句表编程语言 第 3 章 设计内容 3.1 基...
