三角组合式连续箱梁挂篮悬浇施工要点及工法

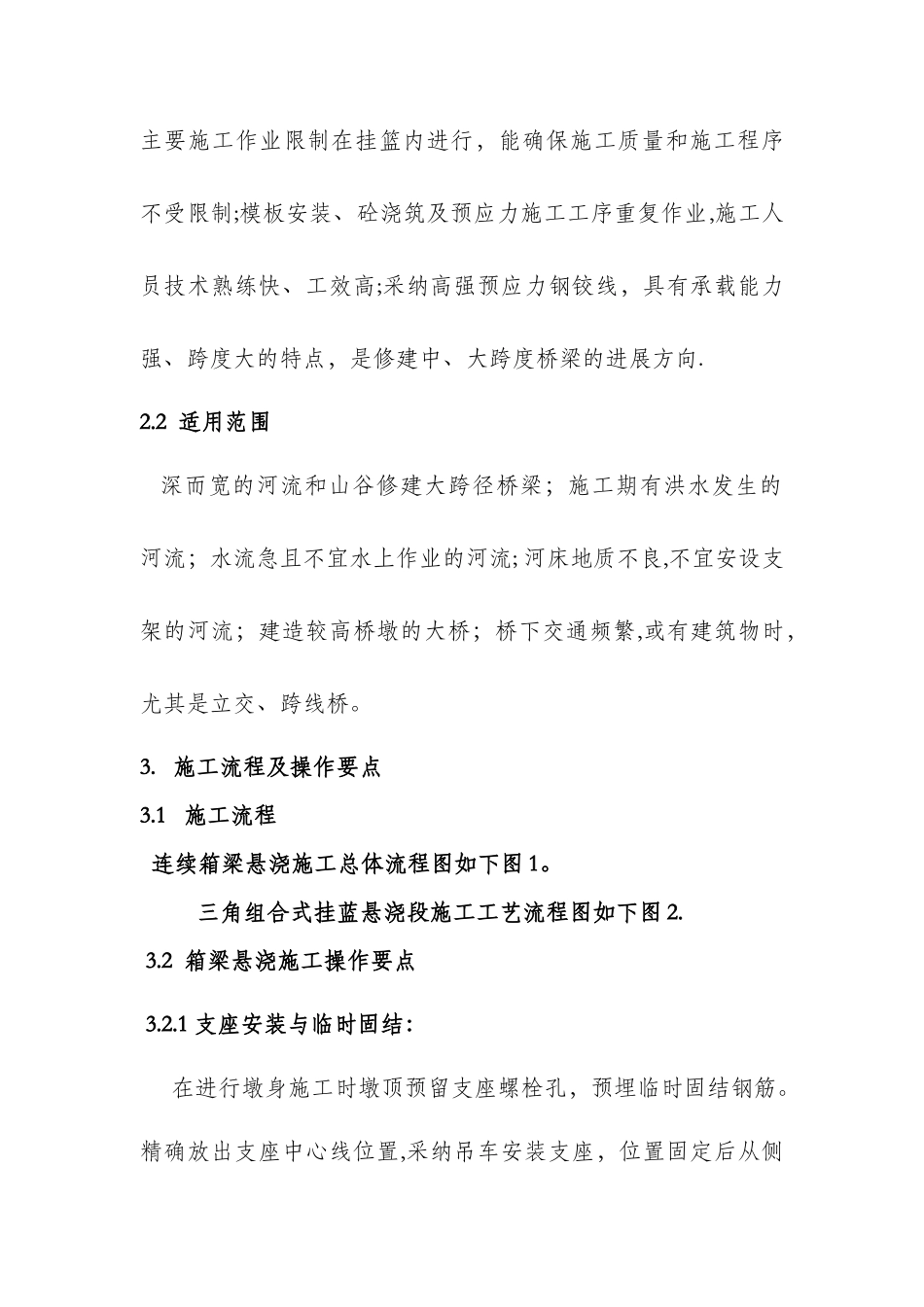

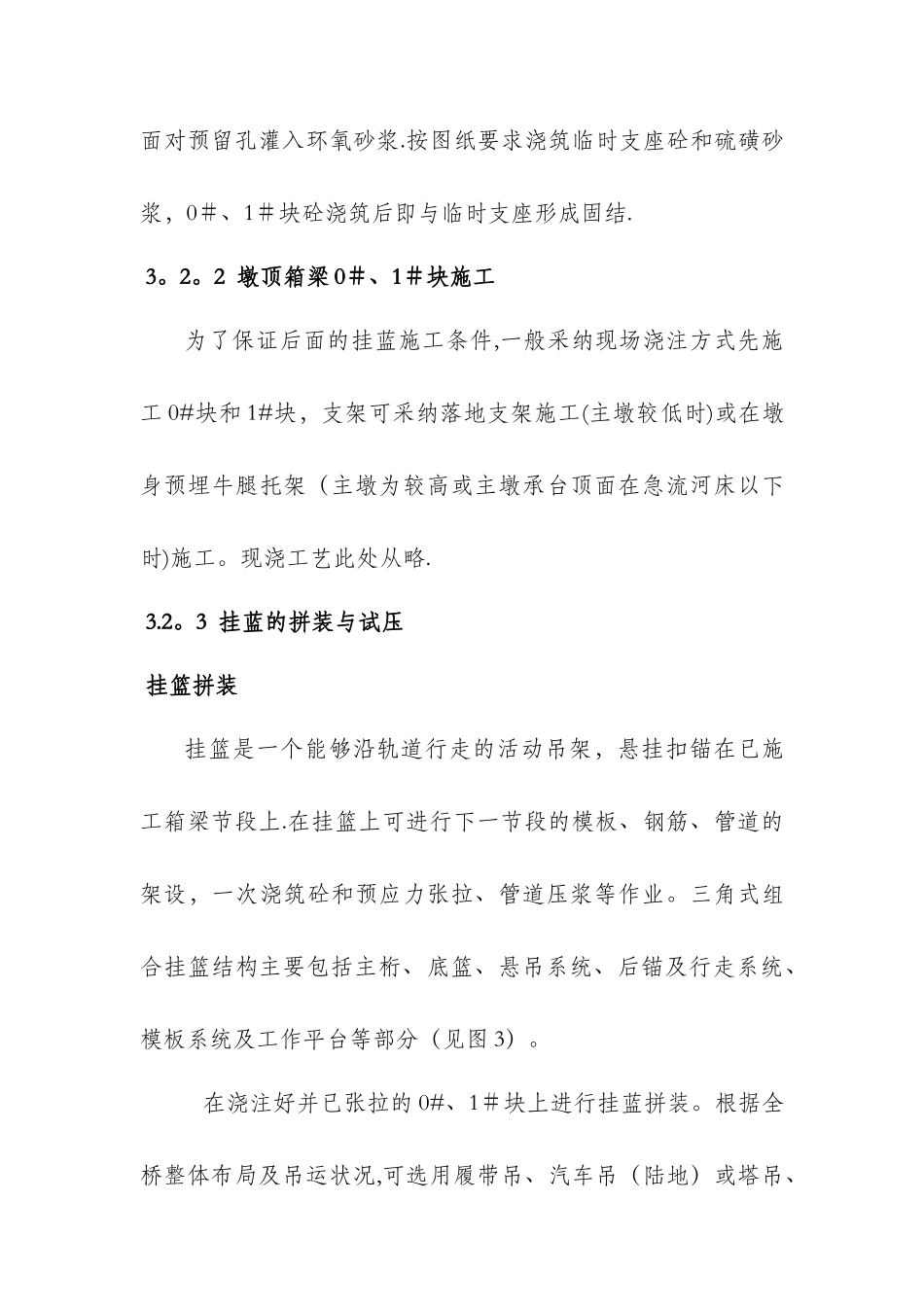

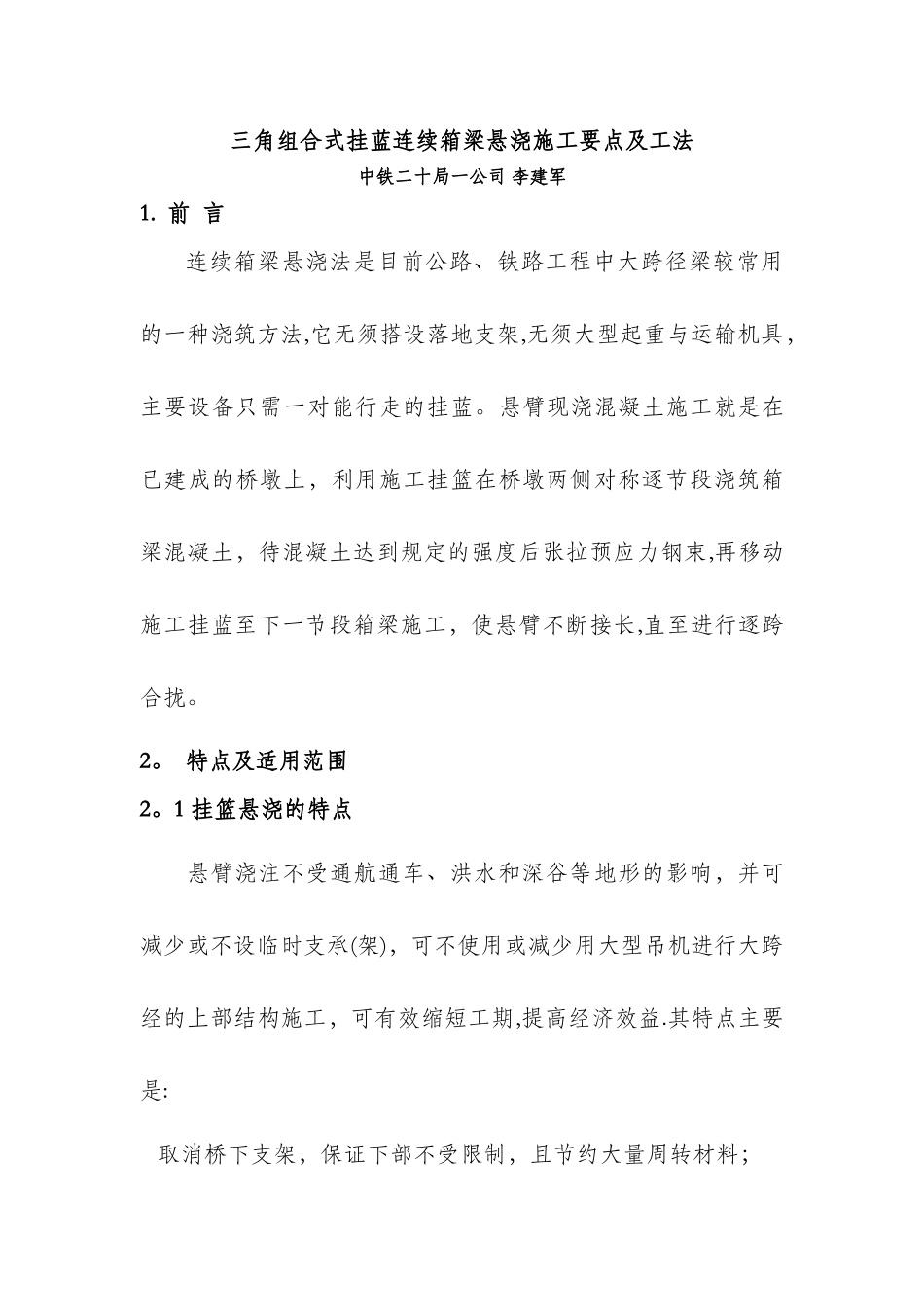

三角组合式挂蓝连续箱梁悬浇施工要点及工法中铁二十局一公司 李建军1. 前 言连续箱梁悬浇法是目前公路、铁路工程中大跨径梁较常用的一种浇筑方法,它无须搭设落地支架,无须大型起重与运输机具，主要设备只需一对能行走的挂蓝。悬臂现浇混凝土施工就是在已建成的桥墩上，利用施工挂篮在桥墩两侧对称逐节段浇筑箱梁混凝土，待混凝土达到规定的强度后张拉预应力钢束,再移动施工挂蓝至下一节段箱梁施工，使悬臂不断接长,直至进行逐跨合拢。2。 特点及适用范围2。1 挂篮悬浇的特点悬臂浇注不受通航通车、洪水和深谷等地形的影响，并可减少或不设临时支承(架)，可不使用或减少用大型吊机进行大跨经的上部结构施工，可有效缩短工期,提高经济效益.其特点主要是: 取消桥下支架，保证下部不受限制，且节约大量周转材料；主要施工作业限制在挂篮内进行，能确保施工质量和施工程序不受限制;模板安装、砼浇筑及预应力施工工序重复作业,施工人员技术熟练快、工效高;采纳高强预应力钢铰线，具有承载能力强、跨度大的特点，是修建中、大跨度桥梁的进展方向.2.2 适用范围 深而宽的河流和山谷修建大跨径桥梁；施工期有洪水发生的河流；水流急且不宜水上作业的河流; 河床地质不良,不宜安设支架的河流；建造较高桥墩的大桥；桥下交通频繁,或有建筑物时，尤其是立交、跨线桥。3. 施工流程及操作要点3.1 施工流程 连续箱梁悬浇施工总体流程图如下图 1。 三角组合式挂蓝悬浇段施工工艺流程图如下图 2. 3.2 箱梁悬浇施工操作要点 3.2.1 支座安装与临时固结：在进行墩身施工时墩顶预留支座螺栓孔，预埋临时固结钢筋。精确放出支座中心线位置,采纳吊车安装支座，位置固定后从侧面对预留孔灌入环氧砂浆.按图纸要求浇筑临时支座砼和硫磺砂浆，0＃、1＃块砼浇筑后即与临时支座形成固结. 3。2。2 墩顶箱梁 0＃、1＃块施工为了保证后面的挂蓝施工条件,一般采纳现场浇注方式先施工 0#块和 1#块，支架可采纳落地支架施工(主墩较低时)或在墩身预埋牛腿托架（主墩为较高或主墩承台顶面在急流河床以下时)施工。现浇工艺此处从略. 3.2。3 挂蓝的拼装与试压 挂篮拼装挂篮是一个能够沿轨道行走的活动吊架，悬挂扣锚在已施工箱梁节段上.在挂篮上可进行下一节段的模板、钢筋、管道的架设，一次浇筑砼和预应力张拉、管道压浆等作业。三角式组合挂篮结构主要包括主桁、底篮、悬吊系统、后锚及行走系统、模板系统及工作平台等部分（见图 3）。 在浇注好并已张拉的 ...
