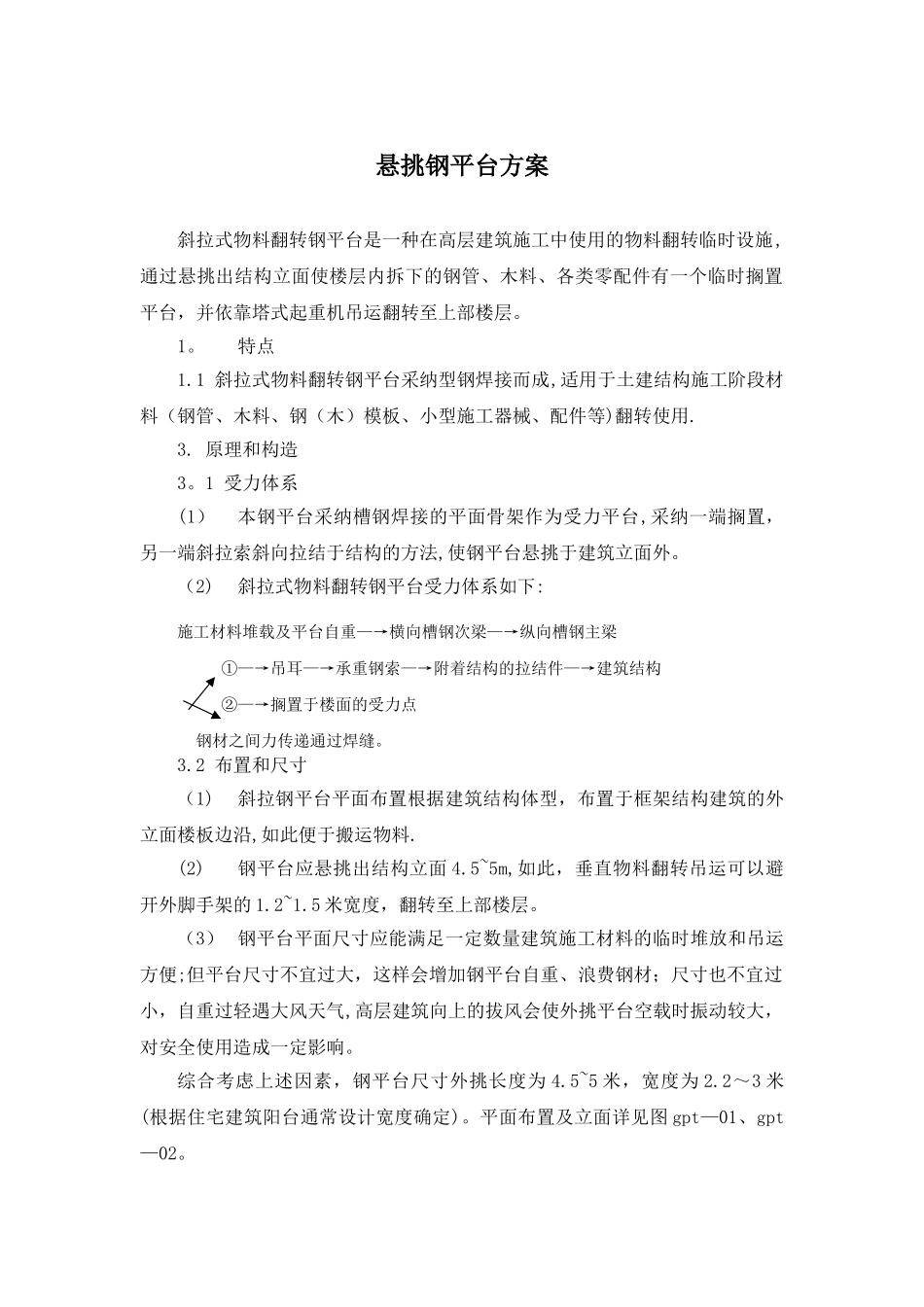

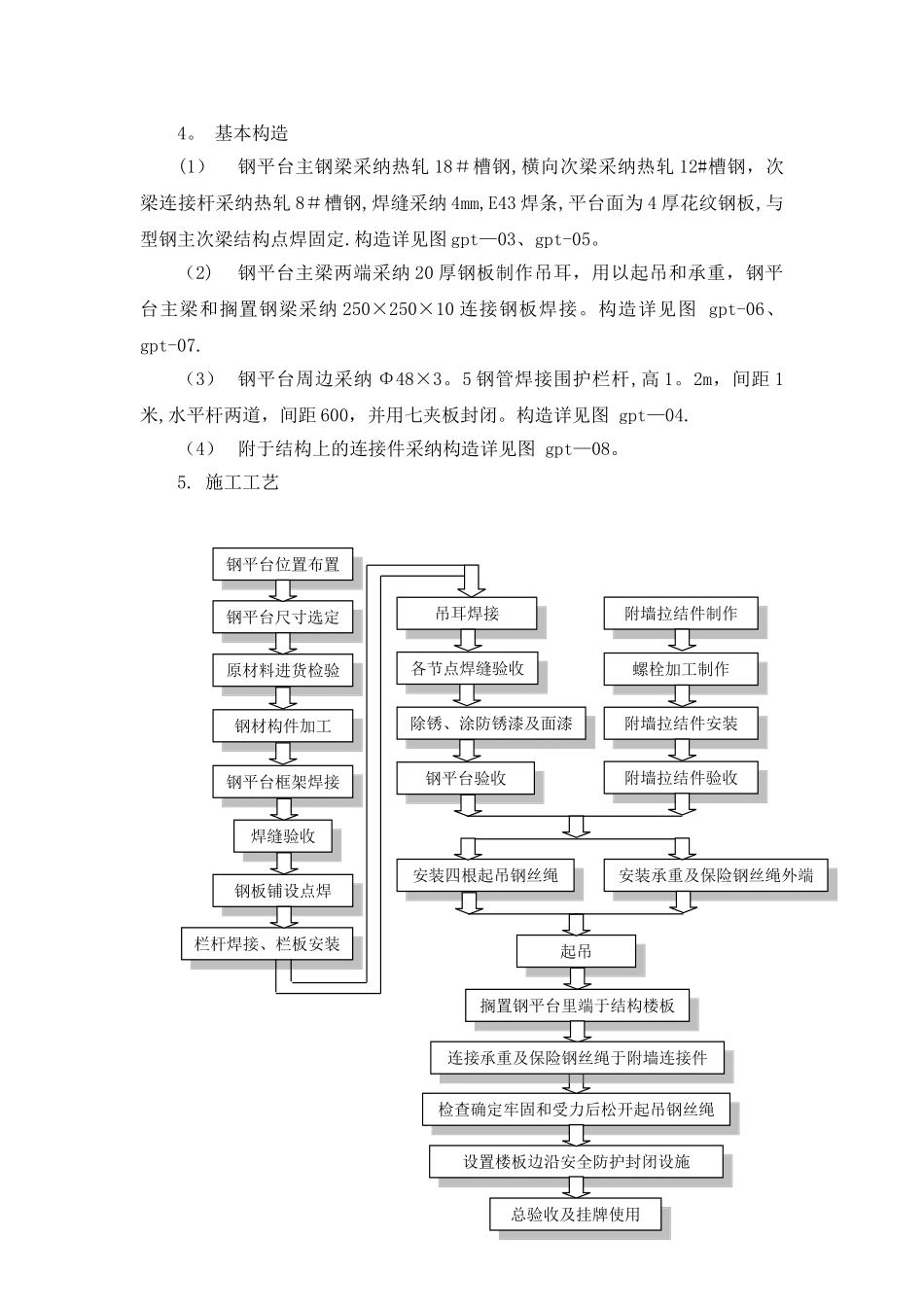

悬挑钢平台方案斜拉式物料翻转钢平台是一种在高层建筑施工中使用的物料翻转临时设施,通过悬挑出结构立面使楼层内拆下的钢管、木料、各类零配件有一个临时搁置平台，并依靠塔式起重机吊运翻转至上部楼层。1。特点1.1 斜拉式物料翻转钢平台采纳型钢焊接而成,适用于土建结构施工阶段材料（钢管、木料、钢（木）模板、小型施工器械、配件等)翻转使用.3. 原理和构造3。1 受力体系(1） 本钢平台采纳槽钢焊接的平面骨架作为受力平台,采纳一端搁置，另一端斜拉索斜向拉结于结构的方法,使钢平台悬挑于建筑立面外。（2) 斜拉式物料翻转钢平台受力体系如下:施工材料堆载及平台自重—→横向槽钢次梁—→纵向槽钢主梁①—→吊耳—→承重钢索—→附着结构的拉结件—→建筑结构②—→搁置于楼面的受力点钢材之间力传递通过焊缝。3.2 布置和尺寸（1) 斜拉钢平台平面布置根据建筑结构体型，布置于框架结构建筑的外立面楼板边沿,如此便于搬运物料.(2) 钢平台应悬挑出结构立面 4.5~5m,如此，垂直物料翻转吊运可以避开外脚手架的 1.2~1.5 米宽度，翻转至上部楼层。（3） 钢平台平面尺寸应能满足一定数量建筑施工材料的临时堆放和吊运方便;但平台尺寸不宜过大，这样会增加钢平台自重、浪费钢材；尺寸也不宜过小，自重过轻遇大风天气,高层建筑向上的拔风会使外挑平台空载时振动较大，对安全使用造成一定影响。综合考虑上述因素，钢平台尺寸外挑长度为 4.5~5 米，宽度为 2.2～3 米(根据住宅建筑阳台通常设计宽度确定)。平面布置及立面详见图 gpt—01、gpt—02。4。 基本构造(1）钢平台主钢梁采纳热轧 18＃槽钢,横向次梁采纳热轧 12#槽钢，次梁连接杆采纳热轧 8＃槽钢,焊缝采纳 4mm,E43 焊条,平台面为 4 厚花纹钢板,与型钢主次梁结构点焊固定.构造详见图 gpt—03、gpt-05。（2)钢平台主梁两端采纳 20 厚钢板制作吊耳，用以起吊和承重，钢平台主梁和搁置钢梁采纳 250×250×10 连接钢板焊接。构造详见图 gpt-06、 gpt-07.（3） 钢平台周边采纳 Φ48×3。5 钢管焊接围护栏杆,高 1。2m，间距 1米,水平杆两道，间距 600，并用七夹板封闭。构造详见图 gpt—04.（4） 附于结构上的连接件采纳构造详见图 gpt—08。5. 施工工艺原材料进货检验原材料进货检验钢平台框架焊接钢平台框架焊接焊缝验收焊缝验收钢板铺设点焊钢板铺设点焊栏杆焊接、栏板安装栏杆焊接、栏板安装吊耳焊接吊耳焊接附墙拉结件制作附墙拉结件制作螺栓加工制作螺栓加工...
