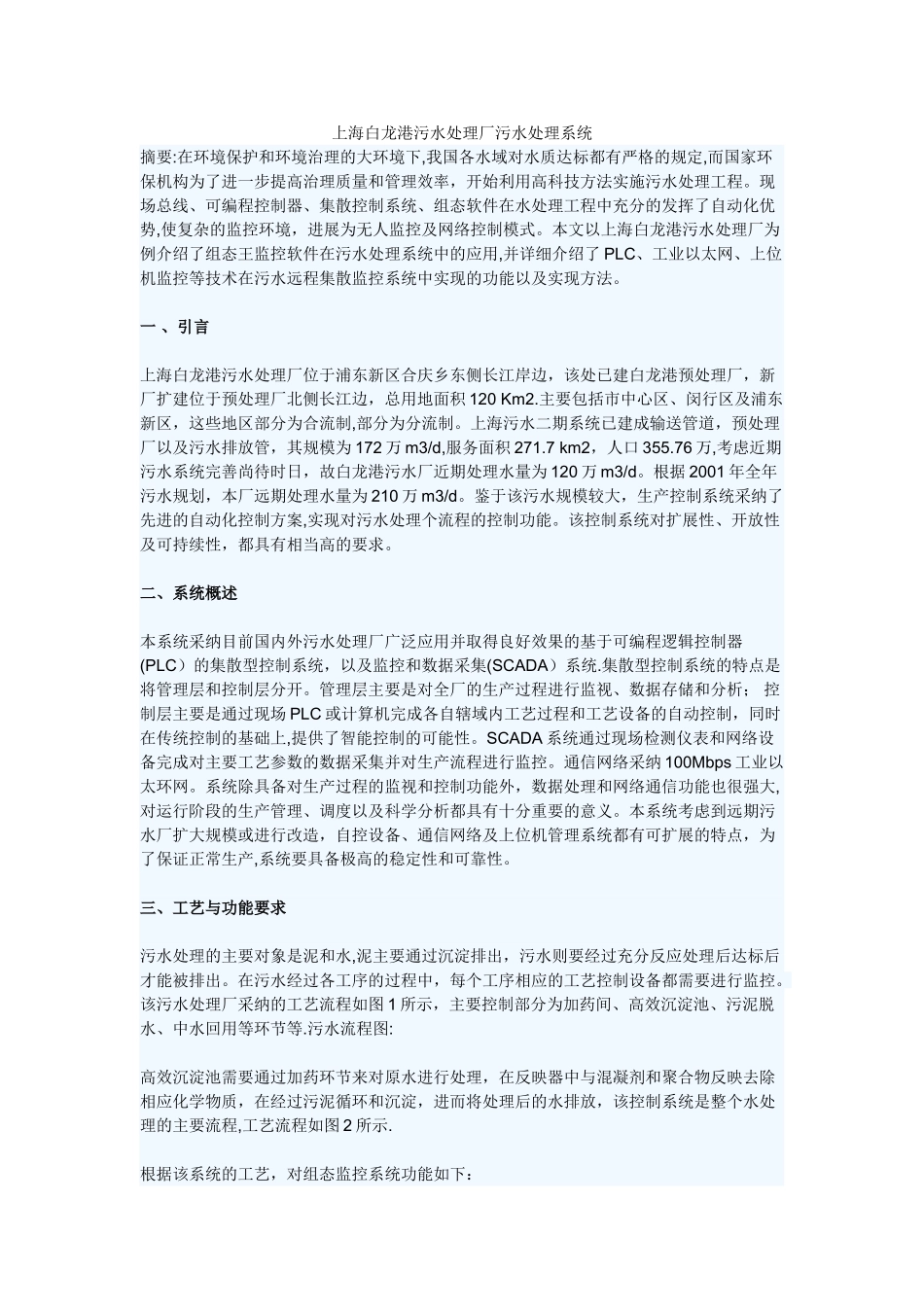

上海白龙港污水处理厂污水处理系统摘要:在环境保护和环境治理的大环境下,我国各水域对水质达标都有严格的规定,而国家环保机构为了进一步提高治理质量和管理效率,开始利用高科技方法实施污水处理工程。现场总线、可编程控制器、集散控制系统、组态软件在水处理工程中充分的发挥了自动化优势,使复杂的监控环境,进展为无人监控及网络控制模式。本文以上海白龙港污水处理厂为例介绍了组态王监控软件在污水处理系统中的应用,并详细介绍了 PLC、工业以太网、上位机监控等技术在污水远程集散监控系统中实现的功能以及实现方法。一 、引言上海白龙港污水处理厂位于浦东新区合庆乡东侧长江岸边,该处已建白龙港预处理厂,新厂扩建位于预处理厂北侧长江边,总用地面积 120 Km2.主要包括市中心区、闵行区及浦东新区,这些地区部分为合流制,部分为分流制。上海污水二期系统已建成输送管道,预处理厂以及污水排放管,其规模为 172 万 m3/d,服务面积 271.7 km2,人口 355.76 万,考虑近期污水系统完善尚待时日,故白龙港污水厂近期处理水量为 120 万 m3/d。根据 2001 年全年污水规划,本厂远期处理水量为 210 万 m3/d。鉴于该污水规模较大,生产控制系统采纳了先进的自动化控制方案,实现对污水处理个流程的控制功能。该控制系统对扩展性、开放性及可持续性,都具有相当高的要求。二、系统概述本系统采纳目前国内外污水处理厂广泛应用并取得良好效果的基于可编程逻辑控制器(PLC)的集散型控制系统,以及监控和数据采集(SCADA)系统.集散型控制系统的特点是将管理层和控制层分开。管理层主要是对全厂的生产过程进行监视、数据存储和分析; 控制层主要是通过现场 PLC 或计算机完成各自辖域内工艺过程和工艺设备的自动控制,同时在传统控制的基础上,提供了智能控制的可能性。SCADA 系统通过现场检测仪表和网络设备完成对主要工艺参数的数据采集并对生产流程进行监控。通信网络采纳 100Mbps 工业以太环网。系统除具备对生产过程的监视和控制功能外,数据处理和网络通信功能也很强大,对运行阶段的生产管理、调度以及科学分析都具有十分重要的意义。本系统考虑到远期污水厂扩大规模或进行改造,自控设备、通信网络及上位机管理系统都有可扩展的特点,为了保证正常生产,系统要具备极高的稳定性和可靠性。三、工艺与功能要求污水处理的主要对象是泥和水,泥主要通过沉淀排出,污水则要经过充分反应处理后达标后才能被排出。在污水经过各工序的过...
