下沉式广场地下机电安装工程施工组织设计

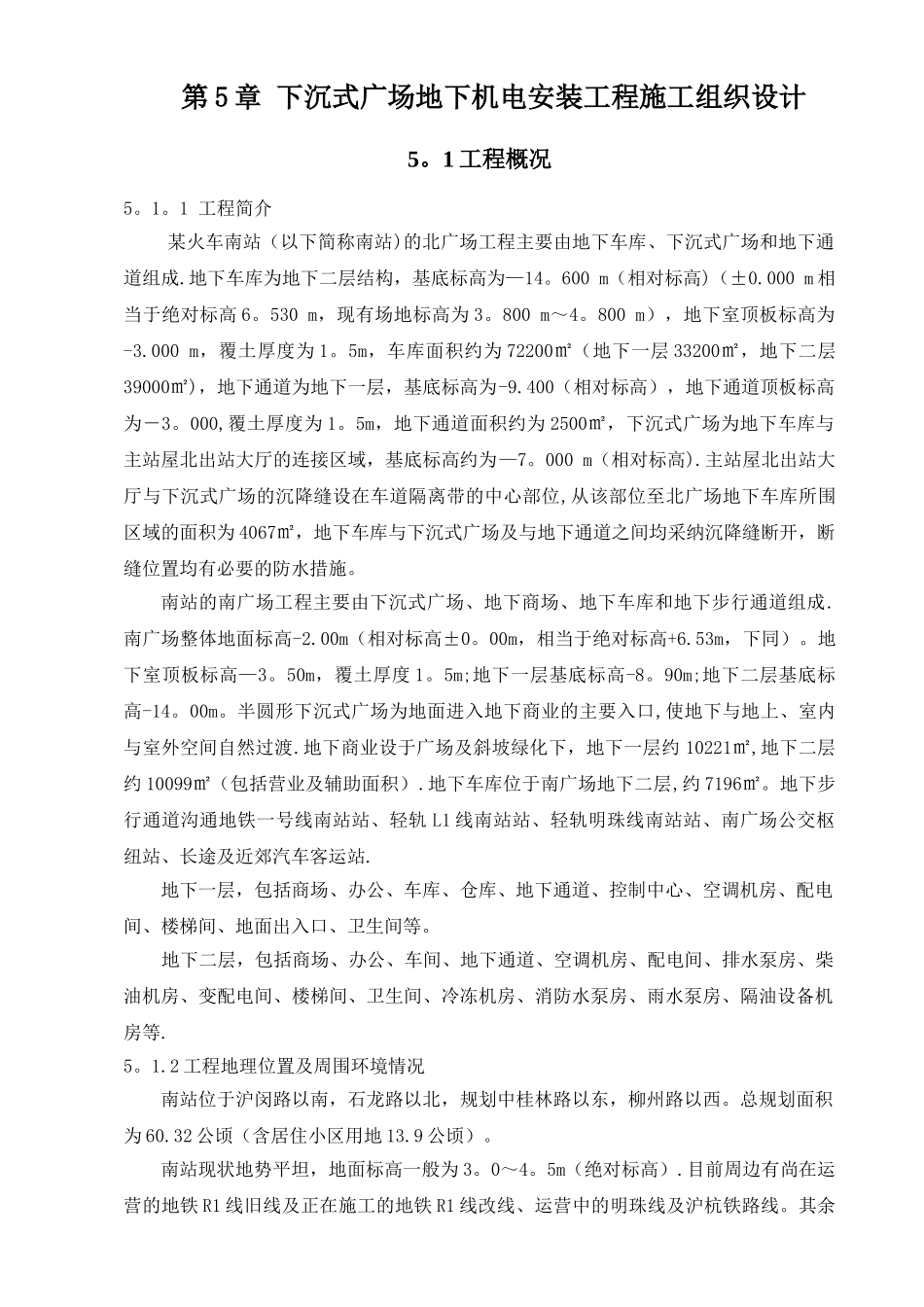

第 5 章 下沉式广场地下机电安装工程施工组织设计5。1 工程概况5。1。1 工程简介某火车南站（以下简称南站)的北广场工程主要由地下车库、下沉式广场和地下通道组成.地下车库为地下二层结构，基底标高为—14。600 m（相对标高)（±0.000 m 相当于绝对标高 6。530 m，现有场地标高为 3。800 m～4。800 m），地下室顶板标高为 -3.000 m，覆土厚度为 1。5m，车库面积约为 72200㎡（地下一层 33200㎡，地下二层39000㎡)，地下通道为地下一层，基底标高为-9.400（相对标高），地下通道顶板标高为－3。000,覆土厚度为 1。5m，地下通道面积约为 2500㎡，下沉式广场为地下车库与主站屋北出站大厅的连接区域，基底标高约为—7。000 m（相对标高).主站屋北出站大厅与下沉式广场的沉降缝设在车道隔离带的中心部位,从该部位至北广场地下车库所围区域的面积为 4067㎡，地下车库与下沉式广场及与地下通道之间均采纳沉降缝断开，断缝位置均有必要的防水措施。南站的南广场工程主要由下沉式广场、地下商场、地下车库和地下步行通道组成.南广场整体地面标高-2.00m（相对标高±0。00m，相当于绝对标高+6.53m，下同）。地下室顶板标高—3。50m，覆土厚度 1。5m;地下一层基底标高-8。90m;地下二层基底标高-14。00m。半圆形下沉式广场为地面进入地下商业的主要入口,使地下与地上、室内与室外空间自然过渡.地下商业设于广场及斜坡绿化下，地下一层约 10221㎡,地下二层约 10099㎡（包括营业及辅助面积）.地下车库位于南广场地下二层,约 7196㎡。地下步行通道沟通地铁一号线南站站、轻轨 L1 线南站站、轻轨明珠线南站站、南广场公交枢纽站、长途及近郊汽车客运站.地下一层，包括商场、办公、车库、仓库、地下通道、控制中心、空调机房、配电间、楼梯间、地面出入口、卫生间等。 地下二层，包括商场、办公、车间、地下通道、空调机房、配电间、排水泵房、柴油机房、变配电间、楼梯间、卫生间、冷冻机房、消防水泵房、雨水泵房、隔油设备机房等.5。1.2 工程地理位置及周围环境情况南站位于沪闵路以南，石龙路以北，规划中桂林路以东，柳州路以西。总规划面积为 60.32 公顷（含居住小区用地 13.9 公顷）。南站现状地势平坦，地面标高一般为 3。0～4。5m（绝对标高）.目前周边有尚在运营的地铁 R1 线旧线及正在施工的地铁 R1 线改线、运营中的明珠线及沪杭铁路线。其余为已拆迁地域，现场南北各有一条便道通向施工区域，并和闵西路和老沪...
