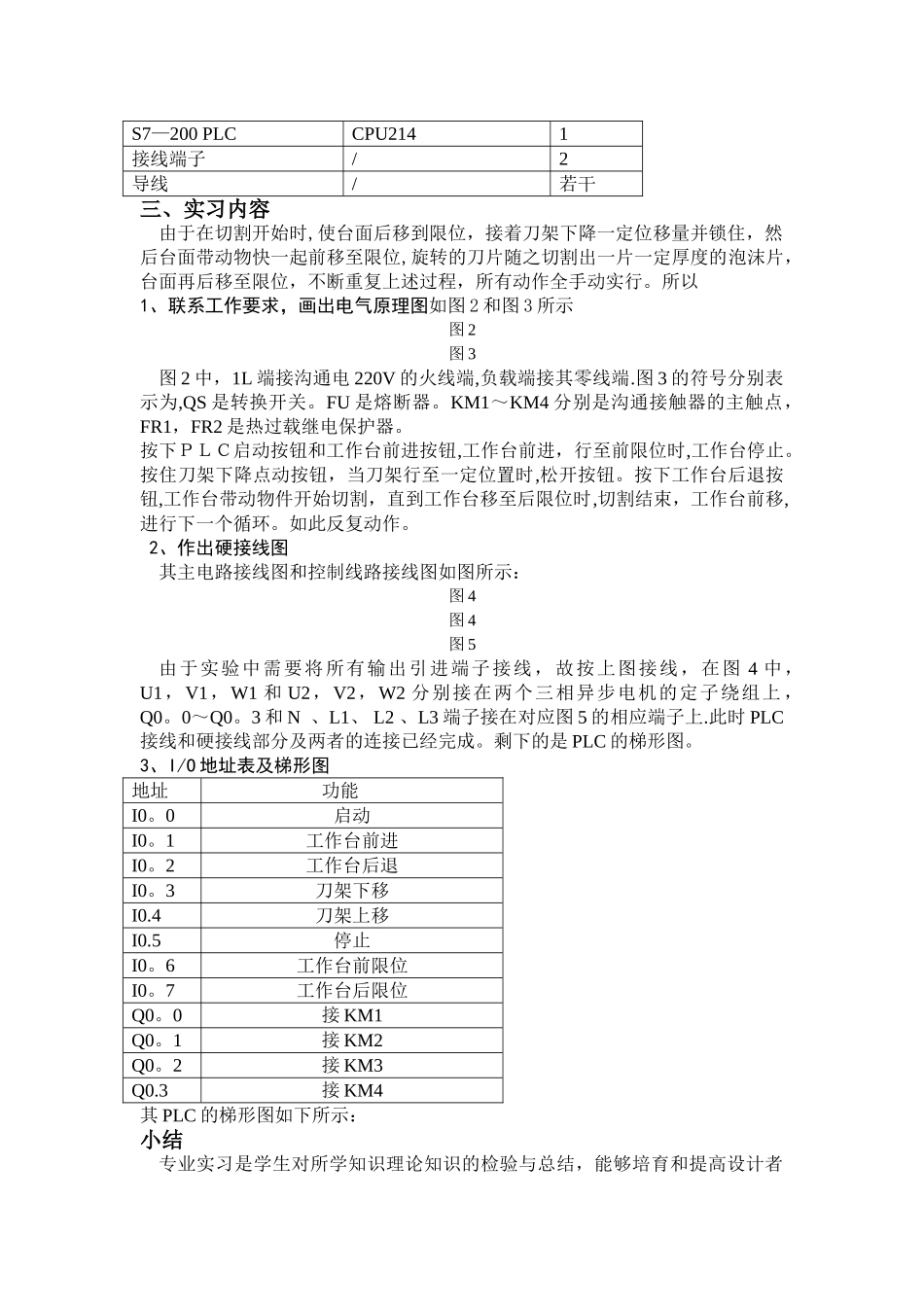

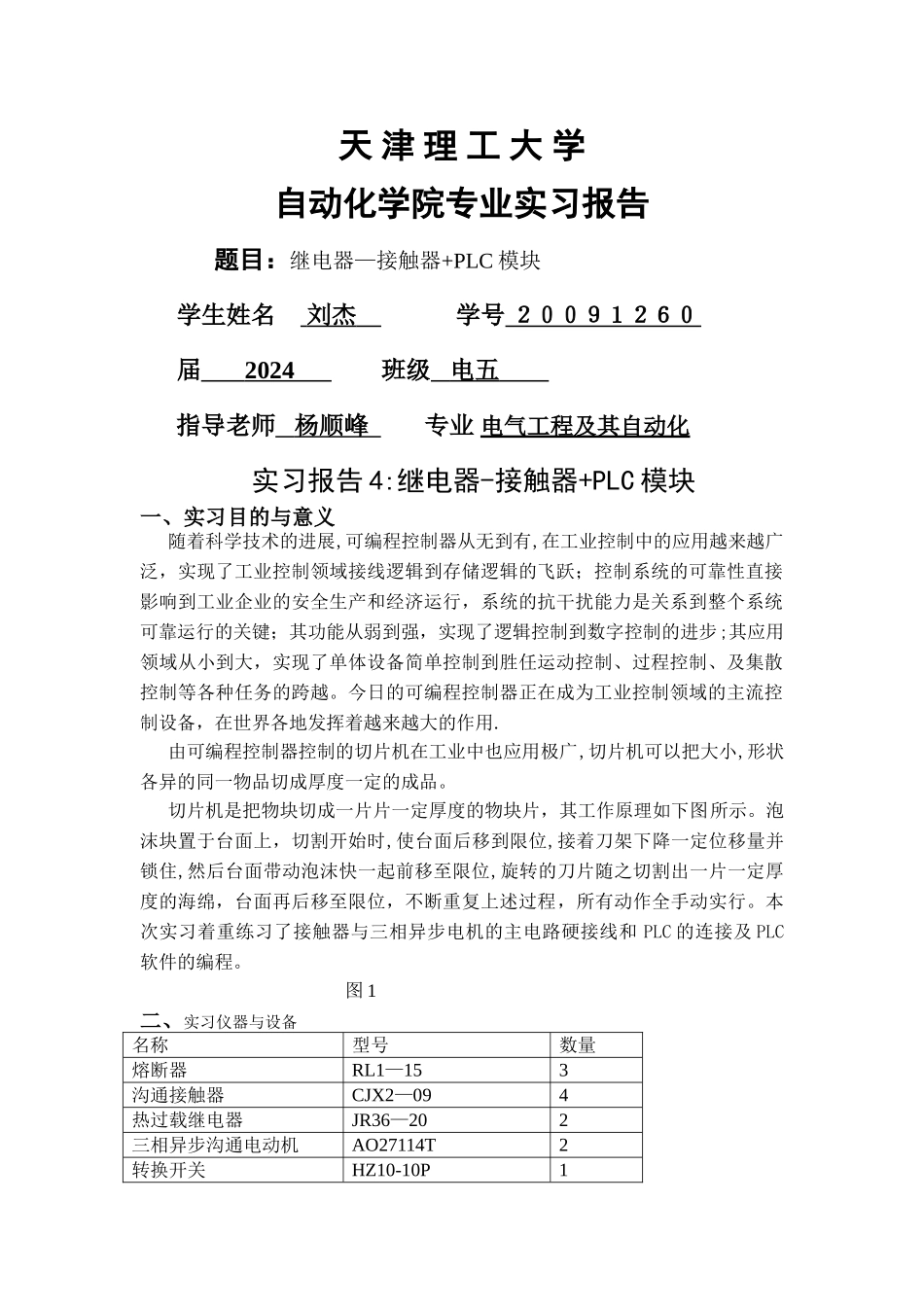

天 津 理 工 大 学自动化学院专业实习报告题目：继电器—接触器+PLC 模块学生姓名 刘杰 学号 ２００９１２６０ 届 2024 班级 电五 指导老师 杨顺峰 专业 电气工程及其自动化实习报告 4:继电器-接触器+PLC 模块一、实习目的与意义随着科学技术的进展,可编程控制器从无到有,在工业控制中的应用越来越广泛，实现了工业控制领域接线逻辑到存储逻辑的飞跃；控制系统的可靠性直接影响到工业企业的安全生产和经济运行，系统的抗干扰能力是关系到整个系统可靠运行的关键；其功能从弱到强，实现了逻辑控制到数字控制的进步;其应用领域从小到大，实现了单体设备简单控制到胜任运动控制、过程控制、及集散控制等各种任务的跨越。今日的可编程控制器正在成为工业控制领域的主流控制设备，在世界各地发挥着越来越大的作用.由可编程控制器控制的切片机在工业中也应用极广,切片机可以把大小,形状各异的同一物品切成厚度一定的成品。切片机是把物块切成一片片一定厚度的物块片，其工作原理如下图所示。泡沫块置于台面上，切割开始时,使台面后移到限位,接着刀架下降一定位移量并锁住,然后台面带动泡沫快一起前移至限位,旋转的刀片随之切割出一片一定厚度的海绵，台面再后移至限位，不断重复上述过程，所有动作全手动实行。本次实习着重练习了接触器与三相异步电机的主电路硬接线和 PLC 的连接及 PLC软件的编程。 图 1二、实习仪器与设备名称型号 数量熔断器RL1—153沟通接触器CJX2—094热过载继电器JR36—202三相异步沟通电动机AO27114T2转换开关HZ10-10P1S7—200 PLCCPU2141接线端子/2导线/若干三、实习内容由于在切割开始时,使台面后移到限位，接着刀架下降一定位移量并锁住，然后台面带动物快一起前移至限位,旋转的刀片随之切割出一片一定厚度的泡沫片，台面再后移至限位，不断重复上述过程，所有动作全手动实行。所以1、联系工作要求，画出电气原理图如图 2 和图 3 所示图 2图 3图 2 中，1L 端接沟通电 220V 的火线端,负载端接其零线端.图 3 的符号分别表示为,QS 是转换开关。FU 是熔断器。KM1～KM4 分别是沟通接触器的主触点，FR1，FR2 是热过载继电保护器。按下ＰＬＣ启动按钮和工作台前进按钮,工作台前进，行至前限位时,工作台停止。按住刀架下降点动按钮，当刀架行至一定位置时,松开按钮。按下工作台后退按钮,工作台带动物件开始切割，直到工作台移至后限位时,切割结束，工作台前移,进行下一个循环。如此反复动...
