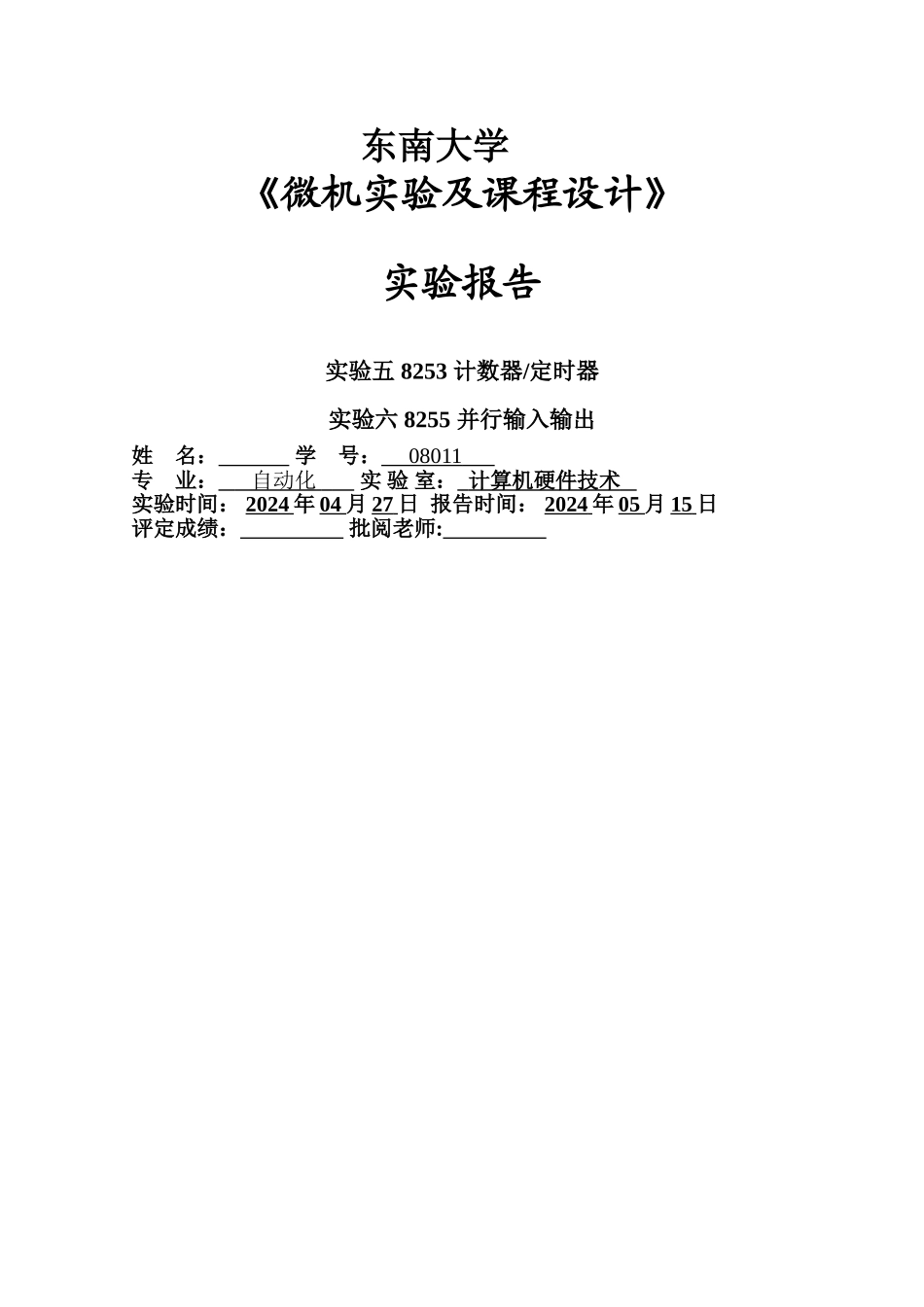

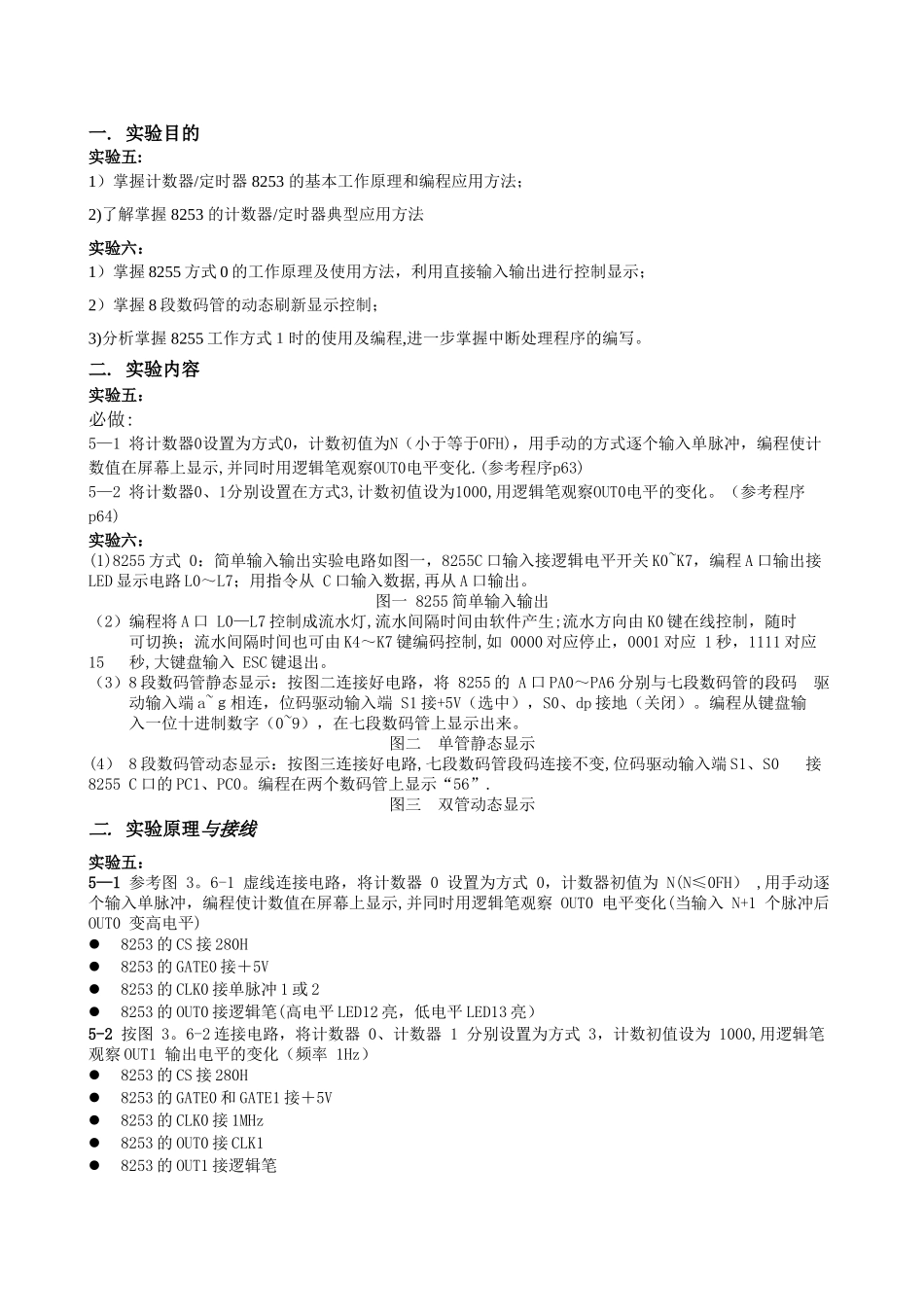

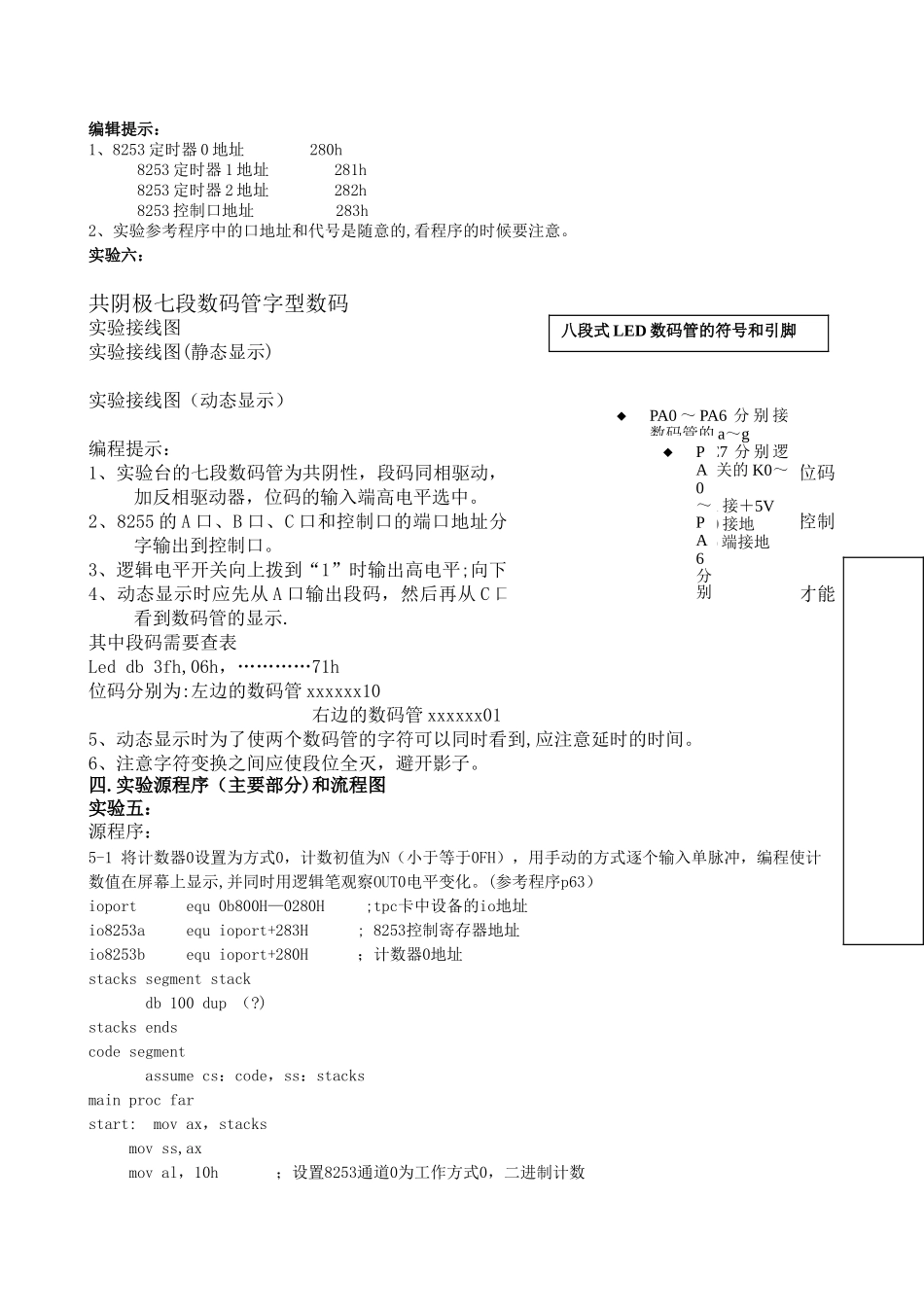

东南大学《微机实验及课程设计》实验报告实验五 8253 计数器/定时器实验六 8255 并行输入输出姓 名: 学 号: 08011 专 业: 自动化 实 验 室: 计算机硬件技术 实验时间: 2024 年 04 月 27 日 报告时间: 2024 年 05 月 15 日评定成绩: 批阅老师: 一. 实验目的实验五:1)掌握计数器/定时器 8253 的基本工作原理和编程应用方法; 2)了解掌握 8253 的计数器/定时器典型应用方法实验六:1)掌握 8255 方式 0 的工作原理及使用方法,利用直接输入输出进行控制显示;2)掌握 8 段数码管的动态刷新显示控制;3)分析掌握 8255 工作方式1时的使用及编程,进一步掌握中断处理程序的编写。二. 实验内容实验五:必做:5—1 将计数器0设置为方式0,计数初值为N(小于等于0FH),用手动的方式逐个输入单脉冲,编程使计数值在屏幕上显示,并同时用逻辑笔观察OUT0电平变化.(参考程序p63)5—2 将计数器0、1分别设置在方式3,计数初值设为1000,用逻辑笔观察OUT0电平的变化。(参考程序p64)实验六:(1)8255 方式 0:简单输入输出实验电路如图一,8255C 口输入接逻辑电平开关 K0~K7,编程 A 口输出接 LED 显示电路 L0~L7;用指令从 C 口输入数据,再从 A 口输出。图一 8255 简单输入输出(2)编程将 A 口 L0—L7 控制成流水灯,流水间隔时间由软件产生;流水方向由 K0 键在线控制,随时 可切换;流水间隔时间也可由 K4~K7 键编码控制,如 0000 对应停止,0001 对应 1 秒,1111 对应 15 秒,大键盘输入 ESC 键退出。(3)8 段数码管静态显示:按图二连接好电路,将 8255 的 A 口 PA0~PA6 分别与七段数码管的段码 驱 动输入端 a~g相连,位码驱动输入端 S1 接+5V(选中),S0、dp 接地(关闭)。编程从键盘输 入一位十进制数字(0~9),在七段数码管上显示出来。 图二 单管静态显示(4) 8 段数码管动态显示:按图三连接好电路,七段数码管段码连接不变,位码驱动输入端 S1、S0接8255 C 口的 PC1、PC0。编程在两个数码管上显示“56”.图三 双管动态显示二. 实验原理与接线实验五:5—1 参考图 3。6-1 虚线连接电路,将计数器 0 设置为方式 0,计数器初值为 N(N≤0FH) ,用手动逐个输入单脉冲,编程使计数值在屏幕上显示,并同时用逻辑笔观察 OUT0 电平变化(当输入 N+1 个脉冲后 OUT0 变高电平)8253 的 CS 接 280H8253 的 GATE0 接+5V8...
