中央化验楼电气施工方案

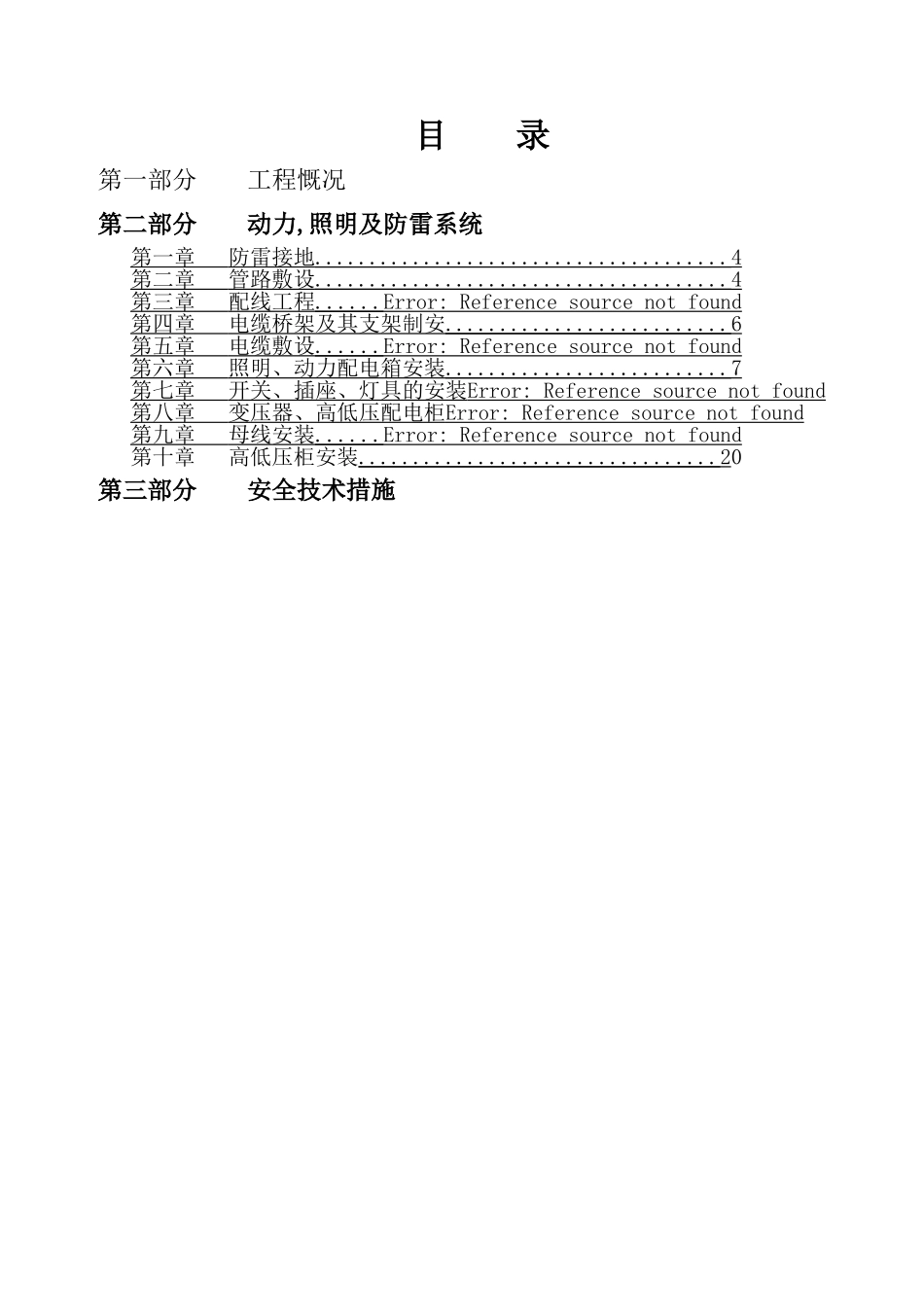

目 录第一部分 工程慨况第二部分 动力,照明及防雷系统第一章 防雷接地 ...................................... 4 第二章 管路敷设 ...................................... 4 第三章 配线工程 ...... Error: Reference source not found 第四章 电缆桥架及其支架制安 .......................... 6 第五章 电缆敷设 ...... Error: Reference source not found 第六章 照明、动力配电箱安装 .......................... 7 第七章 开关、插座、灯具的安装 Error: Reference source not found 第八章 变压器、高低压配电柜 Error: Reference source not found 第九章 母线安装 ...... Error: Reference source not found 第十章 高低压柜安装 ................................. 2 0第三部分 安全技术措施第一部分工程概况一、工程概况 本方案为山西平朔平安化肥四期技改项目中央化验楼而编制,中央化验楼框架结构共三层，内含变配电室、动力、照明、防雷接地.在工程施工中要严格执行现行国家施工及验收法律规范要求，并根据本工号的特点及一些特别要求实行相应措施，保证工程质量。二、编制依据 1《电气装置安装工程 母线装置施工及验收法律规范》GB50149—2《电气装置工程电气设备交接试验标准》GB50150—20243《电气装置工程电缆线路施工及验收法律规范》GB50168-20244《电气装置工程接地装置施工及验收法律规范》GB50169-20245《电气装置工程盘柜及二次回路配线施工及验收法律规GB50171—926《电气装置工程低压电器施工及验收法律规范》GB50254—967《电气装置工程爆炸和火灾危险环境电气施工及验收法GB50257—968《电气装置工程 1KV 以下配线工程施工及验收法律规GB50258-969《建筑电气照明装置施工及验收法律规范》GB50617-202410《电气装置安装工程起重机电气装置施工及验收法律规GB50256-9611《建筑电气工程施工质量及验收法律规范》GB50303-202412《石油化工建设工程项目交工技术文件规定》SH3503—202413《石油化工建设工程项目施工过程技术文件规定》SH3543—202414《施工现场临时用电安全技术法律规范》JGJ46—202415《建筑工程施工质量验收统一标准》GB50300-202416《建设工程施工现场供用电安全法律规范》GB50194—93三、施工程序 施工准备 技术准备 物资机具准备 劳力调配组合 场地布置 配合土建预埋 钢构件预制 设备出库检验 动力安装 钢构件安装 电...
