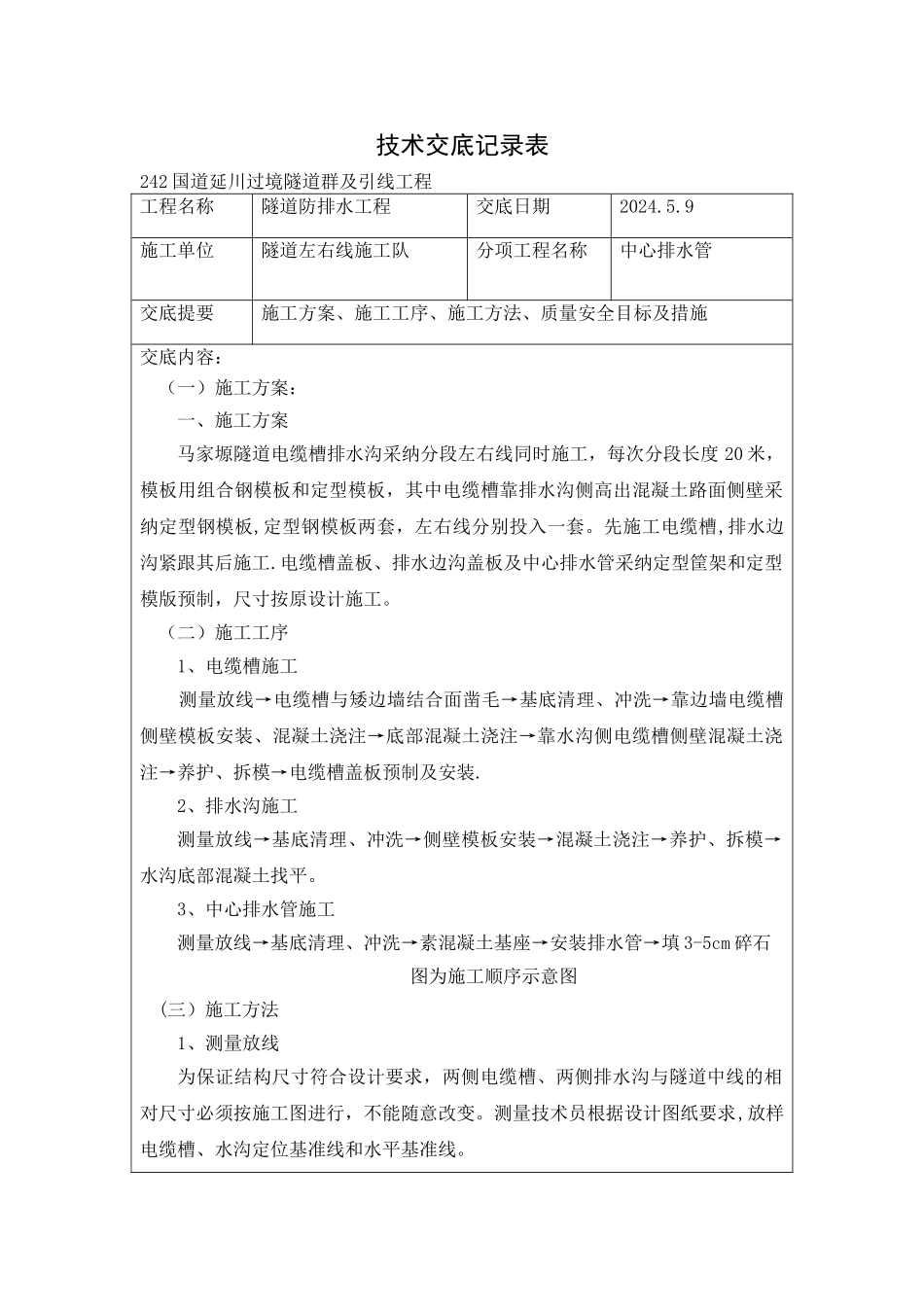

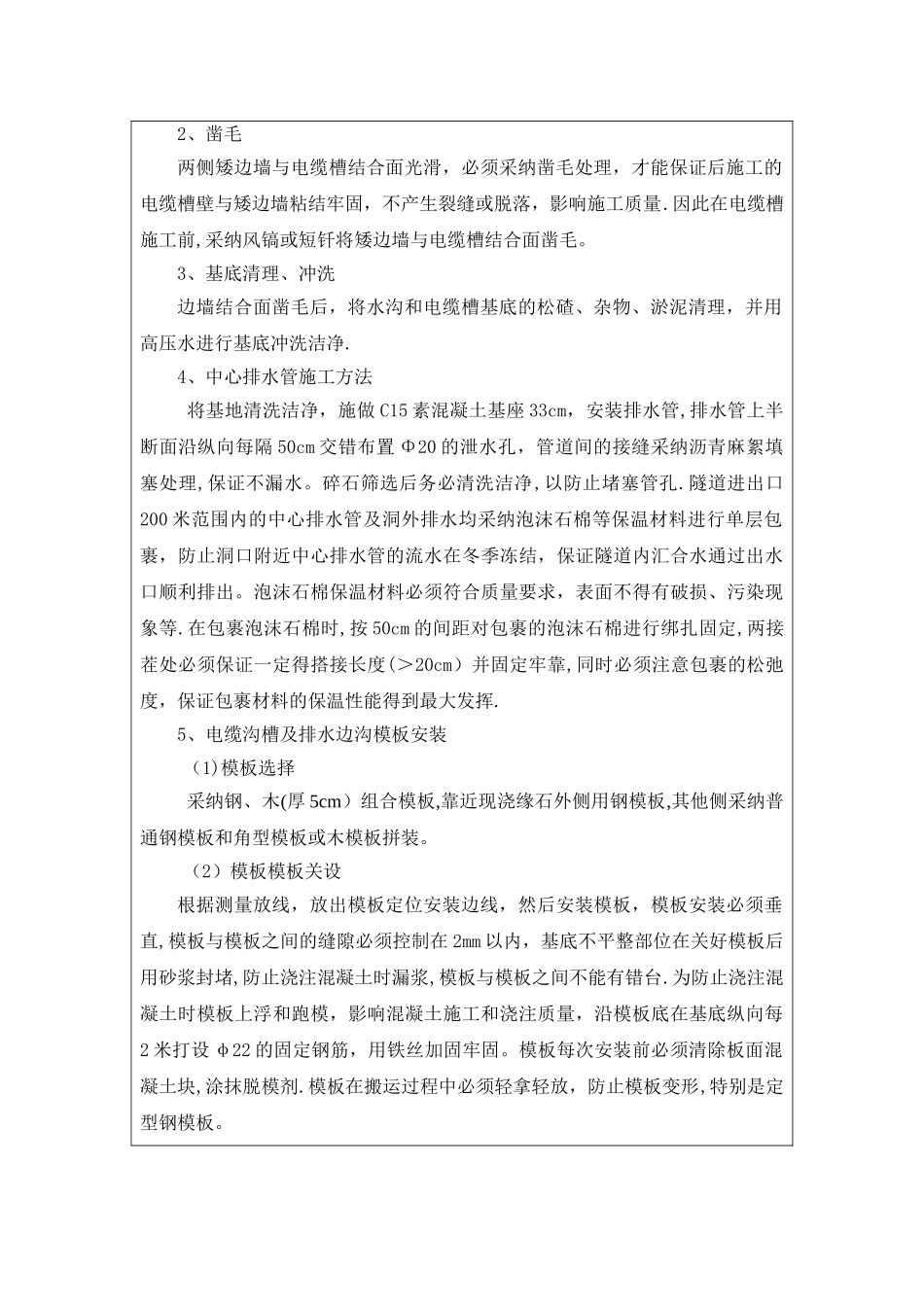

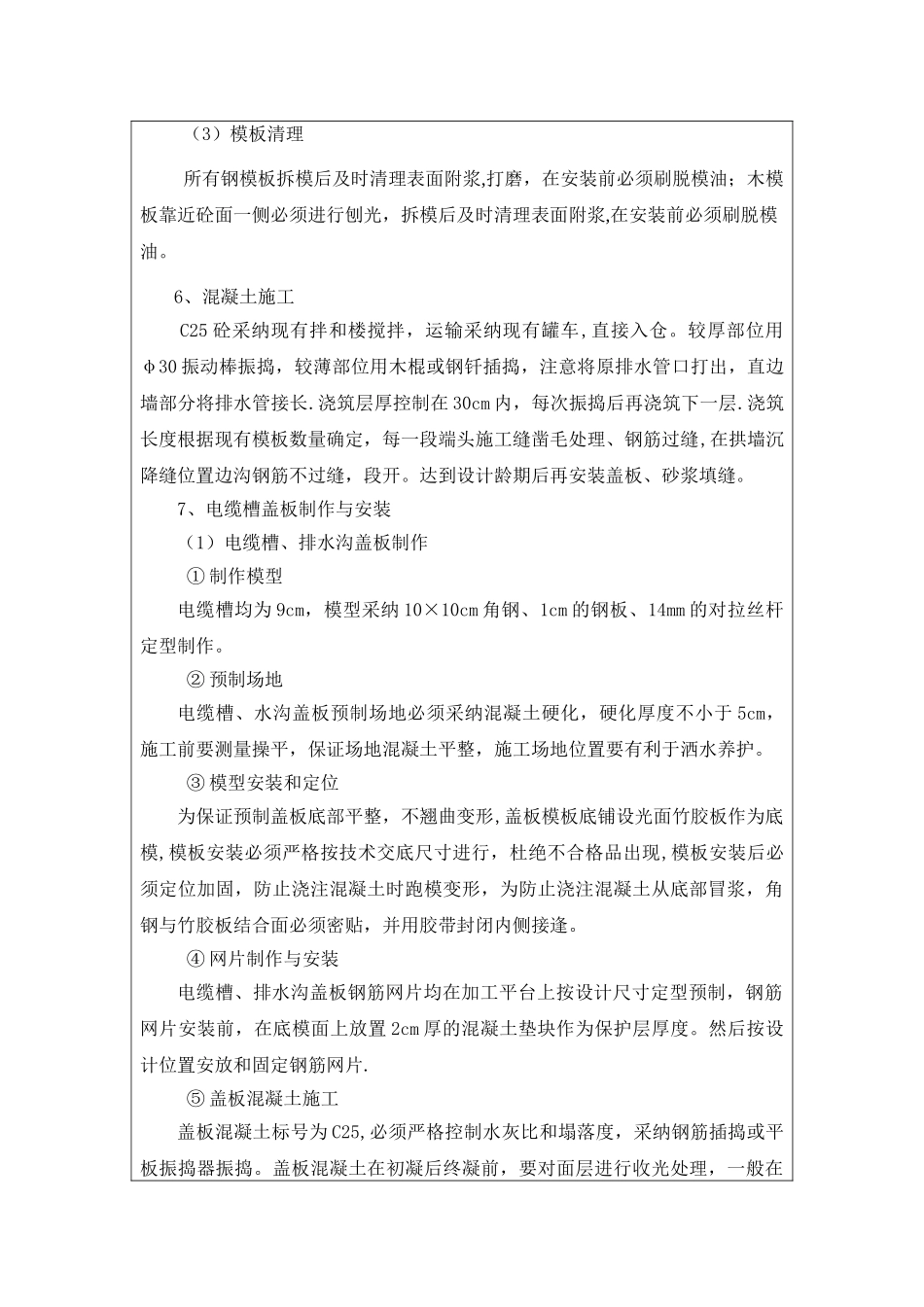

技术交底记录表242 国道延川过境隧道群及引线工程 工程名称隧道防排水工程交底日期2024.5.9施工单位隧道左右线施工队分项工程名称中心排水管交底提要施工方案、施工工序、施工方法、质量安全目标及措施交底内容:(一)施工方案:一、施工方案马家塬隧道电缆槽排水沟采纳分段左右线同时施工,每次分段长度 20 米,模板用组合钢模板和定型模板,其中电缆槽靠排水沟侧高出混凝土路面侧壁采纳定型钢模板,定型钢模板两套,左右线分别投入一套。先施工电缆槽,排水边沟紧跟其后施工.电缆槽盖板、排水边沟盖板及中心排水管采纳定型筐架和定型模版预制,尺寸按原设计施工。(二)施工工序1、电缆槽施工 测量放线→电缆槽与矮边墙结合面凿毛→基底清理、冲洗→靠边墙电缆槽侧壁模板安装、混凝土浇注→底部混凝土浇注→靠水沟侧电缆槽侧壁混凝土浇注→养护、拆模→电缆槽盖板预制及安装.2、排水沟施工测量放线→基底清理、冲洗→侧壁模板安装→混凝土浇注→养护、拆模→水沟底部混凝土找平。3、中心排水管施工测量放线→基底清理、冲洗→素混凝土基座→安装排水管→填 3-5cm 碎石 图为施工顺序示意图(三)施工方法1、测量放线为保证结构尺寸符合设计要求,两侧电缆槽、两侧排水沟与隧道中线的相对尺寸必须按施工图进行,不能随意改变。测量技术员根据设计图纸要求,放样电缆槽、水沟定位基准线和水平基准线。2、凿毛两侧矮边墙与电缆槽结合面光滑,必须采纳凿毛处理,才能保证后施工的电缆槽壁与矮边墙粘结牢固,不产生裂缝或脱落,影响施工质量.因此在电缆槽施工前,采纳风镐或短钎将矮边墙与电缆槽结合面凿毛。3、基底清理、冲洗边墙结合面凿毛后,将水沟和电缆槽基底的松碴、杂物、淤泥清理,并用高压水进行基底冲洗洁净.4、中心排水管施工方法 将基地清洗洁净,施做 C15 素混凝土基座 33cm,安装排水管,排水管上半断面沿纵向每隔 50cm 交错布置 Φ20 的泄水孔,管道间的接缝采纳沥青麻絮填塞处理,保证不漏水。碎石筛选后务必清洗洁净,以防止堵塞管孔.隧道进出口200 米范围内的中心排水管及洞外排水均采纳泡沫石棉等保温材料进行单层包裹,防止洞口附近中心排水管的流水在冬季冻结,保证隧道内汇合水通过出水口顺利排出。泡沫石棉保温材料必须符合质量要求,表面不得有破损、污染现象等.在包裹泡沫石棉时,按 50cm 的间距对包裹的泡沫石棉进行绑扎固定,两接茬处必须保证一定得搭接长度(>20cm)并固定牢靠,同时必须注意包裹的松弛度,保证...
