临水、临电施工方案剖析

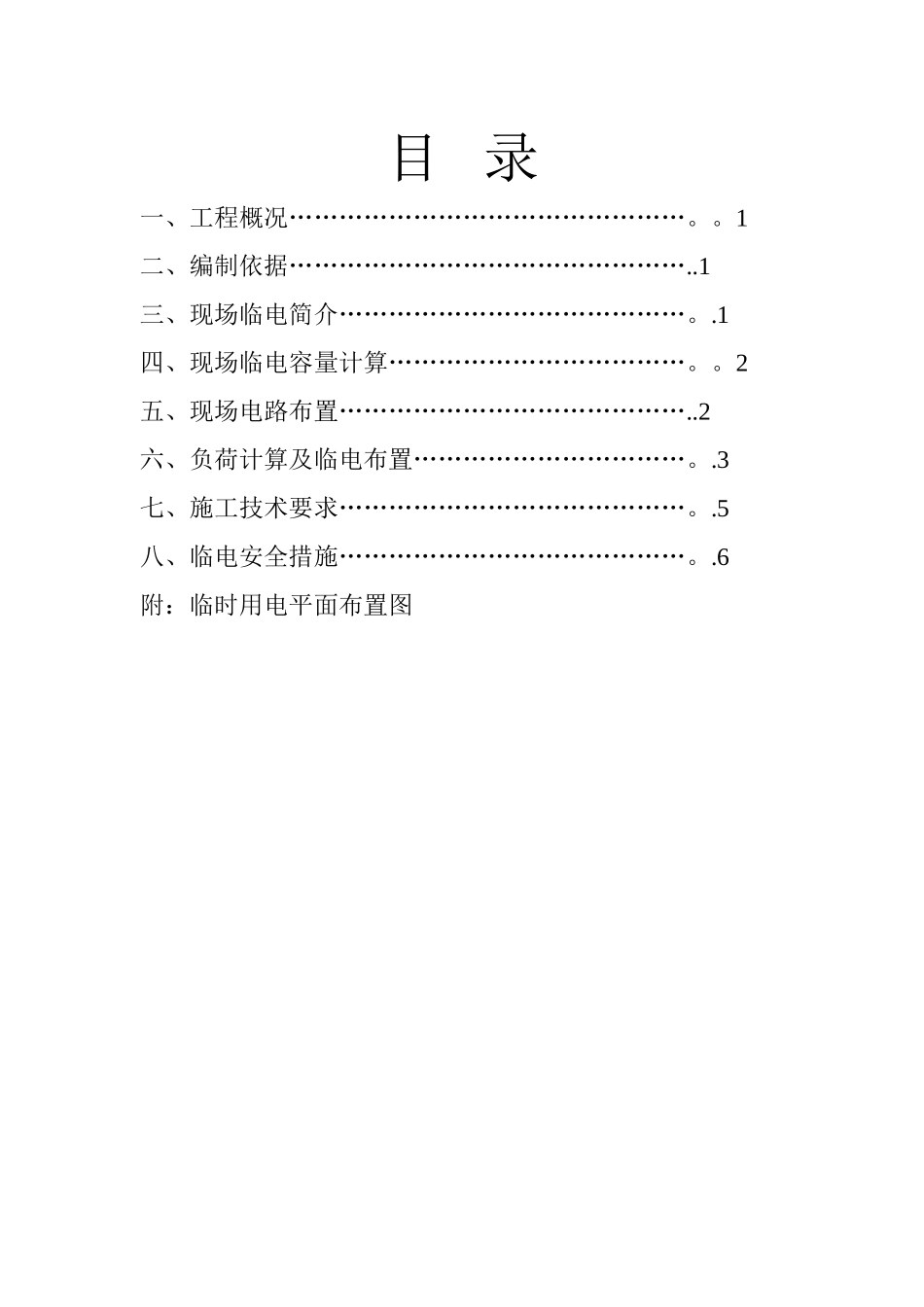

临水、临电施工方案剖析_第1页
1/10

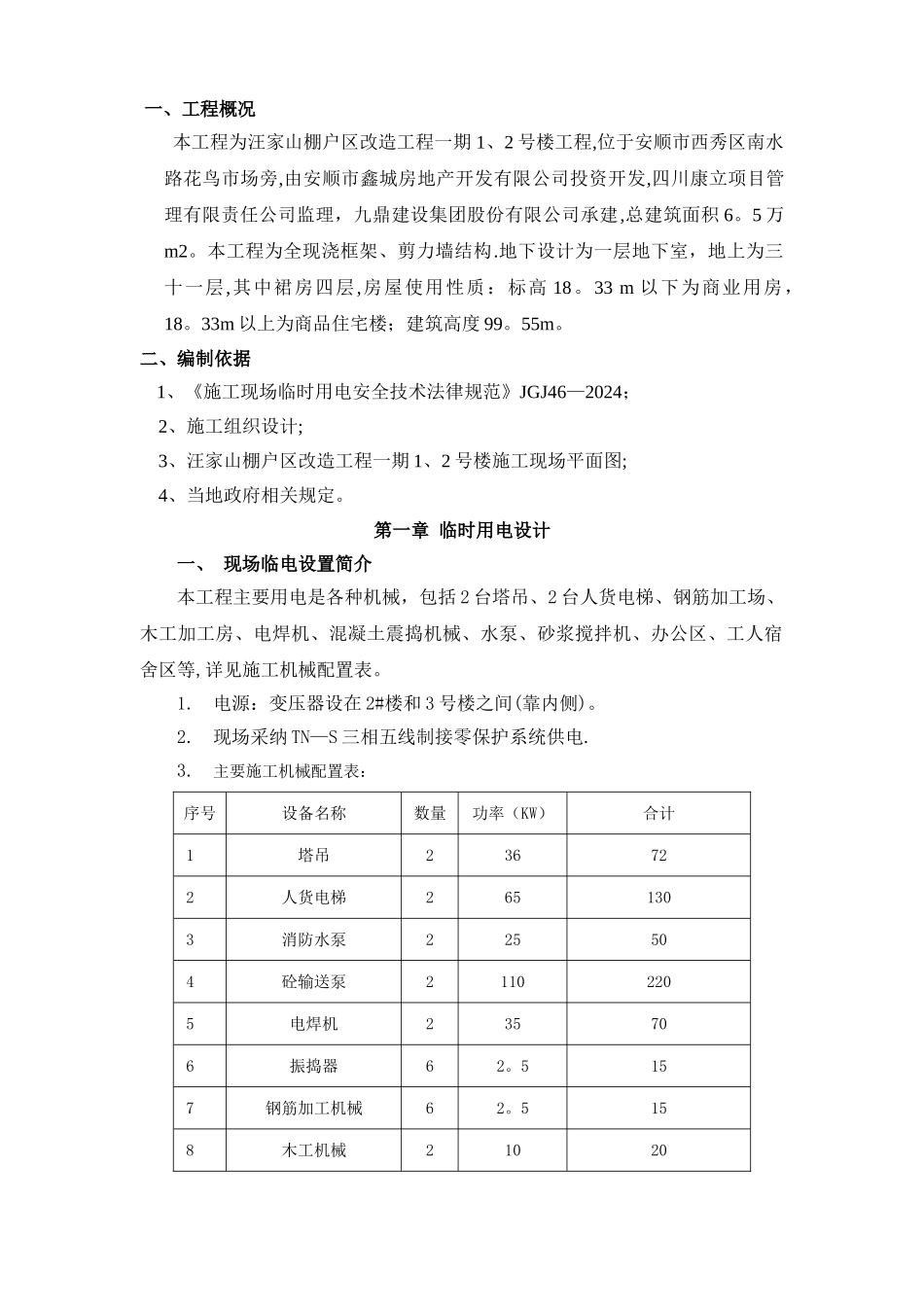

临水、临电施工方案剖析_第2页
2/10

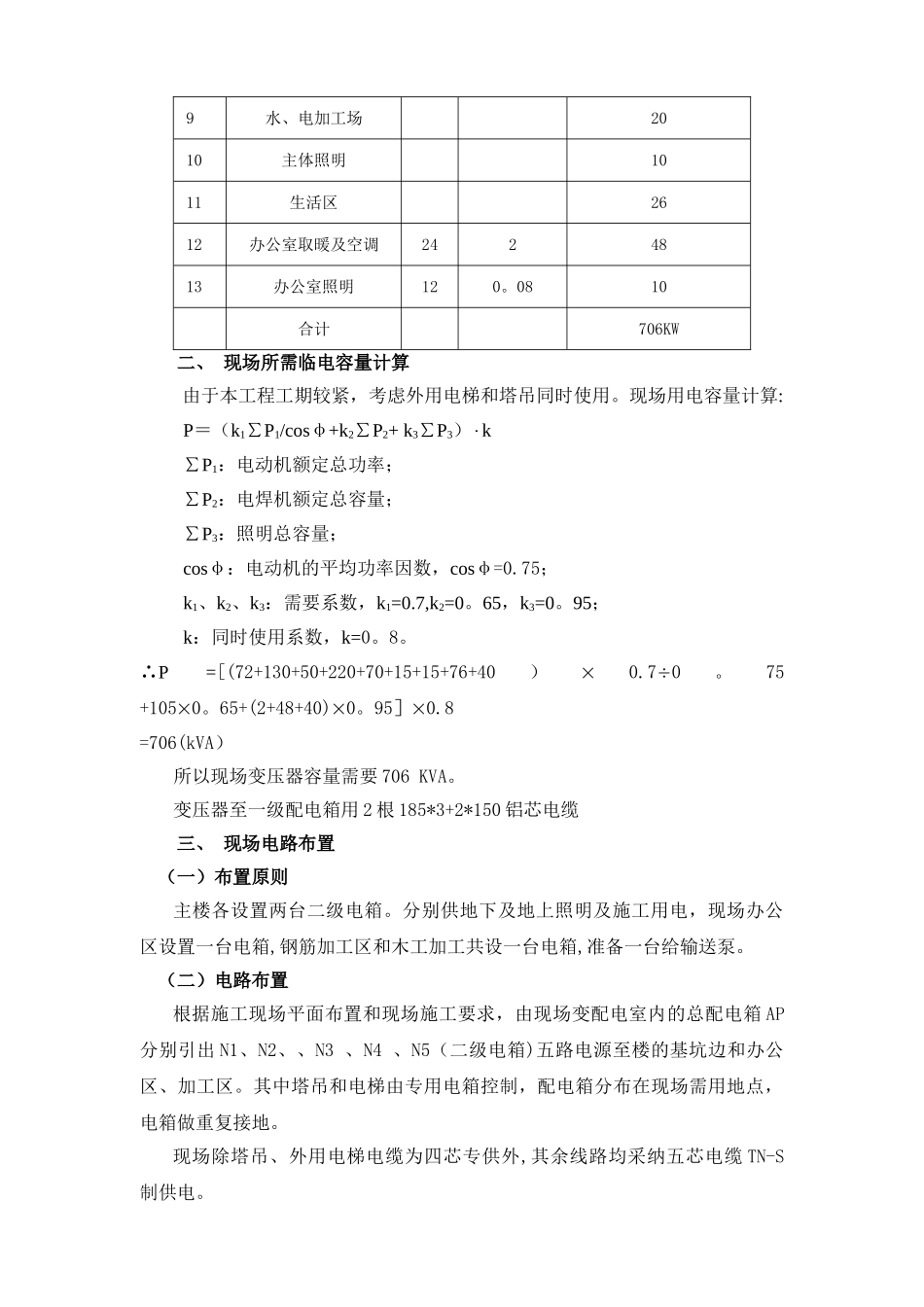

临水、临电施工方案剖析_第3页
3/10
目 录一、工程概况…………………………………………。。1二、编制依据…………………………………………..1三、现场临电简介……………………………………。.1四、现场临电容量计算………………………………。。2五、现场电路布置……………………………………..2六、负荷计算及临电布置……………………………。.3七、施工技术要求……………………………………。.5八、临电安全措施……………………………………。.6附:临时用电平面布置图一、工程概况 本工程为汪家山棚户区改造工程一期 1、2 号楼工程,位于安顺市西秀区南水路花鸟市场旁,由安顺市鑫城房地产开发有限公司投资开发,四川康立项目管理有限责任公司监理,九鼎建设集团股份有限公司承建,总建筑面积 6。5 万m2。本工程为全现浇框架、剪力墙结构.地下设计为一层地下室,地上为三十一层,其中裙房四层,房屋使用性质:标高 18。33 m 以下为商业用房,18。33m 以上为商品住宅楼;建筑高度 99。55m。二、编制依据 1、《施工现场临时用电安全技术法律规范》JGJ46—2024; 2、施工组织设计; 3、汪家山棚户区改造工程一期 1、2 号楼施工现场平面图; 4、当地政府相关规定。第一章 临时用电设计一、 现场临电设置简介本工程主要用电是各种机械,包括 2 台塔吊、2 台人货电梯、钢筋加工场、木工加工房、电焊机、混凝土震捣机械、水泵、砂浆搅拌机、办公区、工人宿舍区等,详见施工机械配置表。1.电源:变压器设在 2#楼和 3 号楼之间(靠内侧)。2.现场采纳 TN—S 三相五线制接零保护系统供电.3.主要施工机械配置表:序号设备名称数量功率(KW)合计1塔吊236722人货电梯2651303消防水泵225504砼输送泵21102205电焊机235706振捣器62。5157钢筋加工机械62。5158木工机械210209水、电加工场2010主体照明1011生活区2612办公室取暖及空调2424813办公室照明120。0810合计706KW二、 现场所需临电容量计算由于本工程工期较紧,考虑外用电梯和塔吊同时使用。现场用电容量计算:P=(k1∑P1/cosφ+k2∑P2+ k3∑P3)k∑P1:电动机额定总功率;∑P2:电焊机额定总容量; ∑P3:照明总容量;cosφ:电动机的平均功率因数,cosφ=0.75;k1、k2、k3:需要系数,k1=0.7,k2=0。65,k3=0。95;k:同时使用系数,k=0。8。∴P =[(72+130+50+220+70+15+15+76+40)0.70。75 +1050。65+(2+48+40)0。95]0.8=706(kVA)所以现场变压器容量需要 706 KVA。变压器至一级配电箱用 2...
