临水施工方案VIP专享

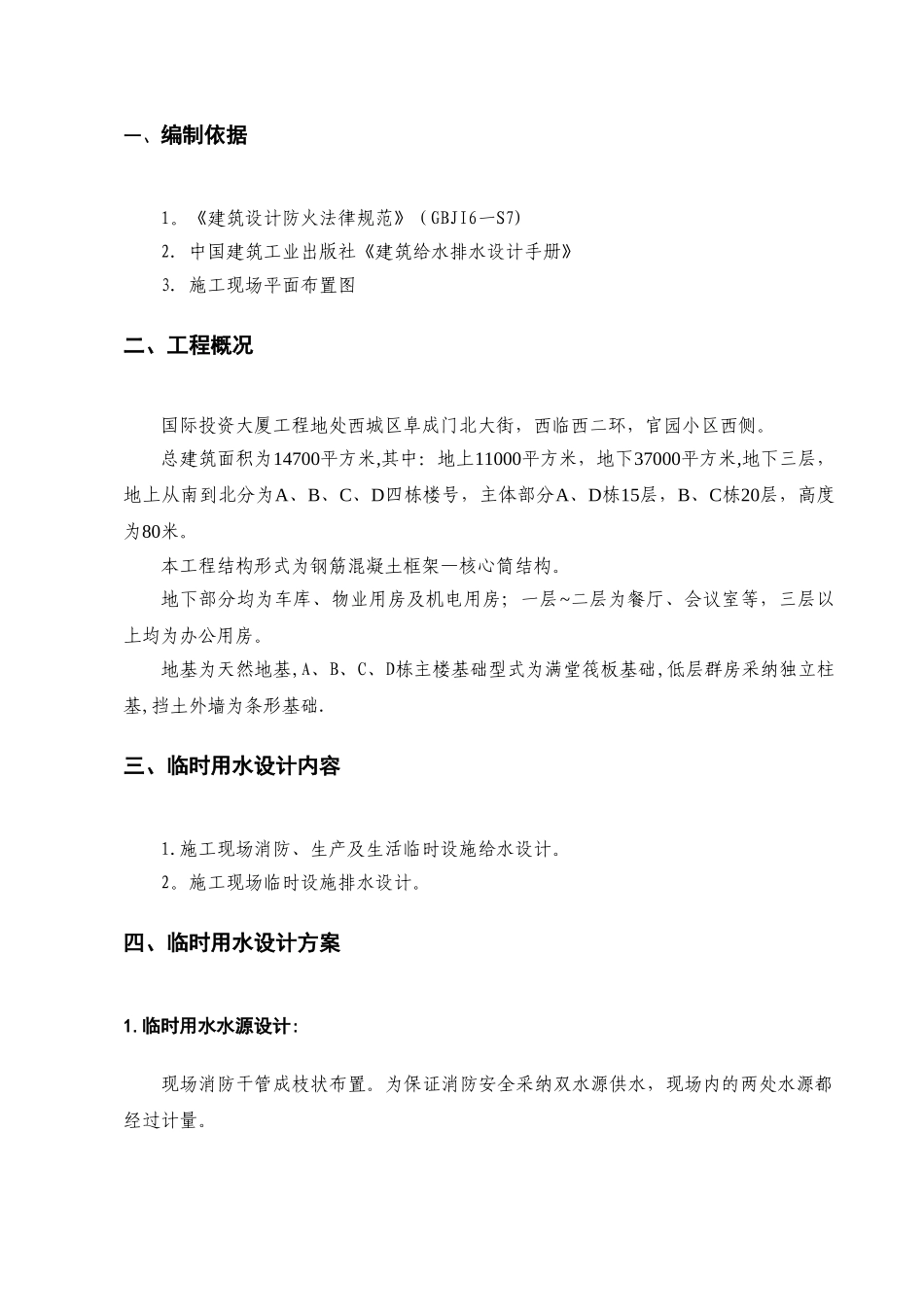

一、编制依据 1。《建筑设计防火法律规范》（GBJI6一S7)2. 中国建筑工业出版社《建筑给水排水设计手册》3. 施工现场平面布置图二、工程概况国际投资大厦工程地处西城区阜成门北大街，西临西二环，官园小区西侧。总建筑面积为14700平方米,其中：地上11000平方米，地下37000平方米,地下三层，地上从南到北分为A、B、C、D四栋楼号，主体部分A、D栋15层，B、C栋20层，高度为80米。本工程结构形式为钢筋混凝土框架—核心筒结构。地下部分均为车库、物业用房及机电用房；一层~二层为餐厅、会议室等，三层以上均为办公用房。地基为天然地基,A、B、C、D栋主楼基础型式为满堂筏板基础,低层群房采纳独立柱基,挡土外墙为条形基础.三、临时用水设计内容 1.施工现场消防、生产及生活临时设施给水设计。2。施工现场临时设施排水设计。四、临时用水设计方案 1.临时用水水源设计:现场消防干管成枝状布置。为保证消防安全采纳双水源供水，现场内的两处水源都经过计量。2。消火栓给水系统本工程设计同一时间内发生火灾次数为1次，室外消火栓系统用水量为15L/S，室内消火栓用水量设计为10L／S，消火栓系统总用水量为25L／S。室外消火栓设计采纳低压消防给水系统，平常管网内水压较低，仅满足施工、生产用水即可,当火场灭火时，水枪所需压力，由消防车产生.给水干管各处按用水点需要预留甩口及引入建筑物内，并按不小于120m的间距布置室外地下式消火栓，消火栓规格为SX100×65×65一1。6（具体安装方法参见华北标91SB一给一35:“室外地下式消火栓安装图(二）".共设置8个室外地下式消火栓。室内消火栓系统设计采纳临时高压系统.在地下三层设置消防泵房，配置两台水泵,利用室外消防水池吸水,并设旁通管。楼层施工从旁通管接入施工用水,较高楼层施工或火灾时启动水泵加压。由于是临时消火栓系统，故按一股充实水柱到达任何部位考虑，本方案建筑物内设计四根DN80竖管供每栋主楼施工及消防用。竖管上隔层设室内消火栓,并预留甩口,以供施工用水。竖管的具体位置应满足位置明显、易于取用、位于每栋主楼中部的原则,置于楼内2＃、4#、6#、8#楼梯平台处，在板内预留Φ120套管，竖管拆除后补起混凝土.室内消火栓设计采纳19mm喷嘴，φ65栓口,25m长麻质水龙带.3。生活、生产给水系统 根据需要由现场消防环管预留甩口，分别供给食堂、厕所、试验、生产等用水,施工现场各预留用水点的支管不单设阀门井，只在入户后的立管上设阀门控制.4。消防泵房设计在地下三层集水坑（临时消防...
