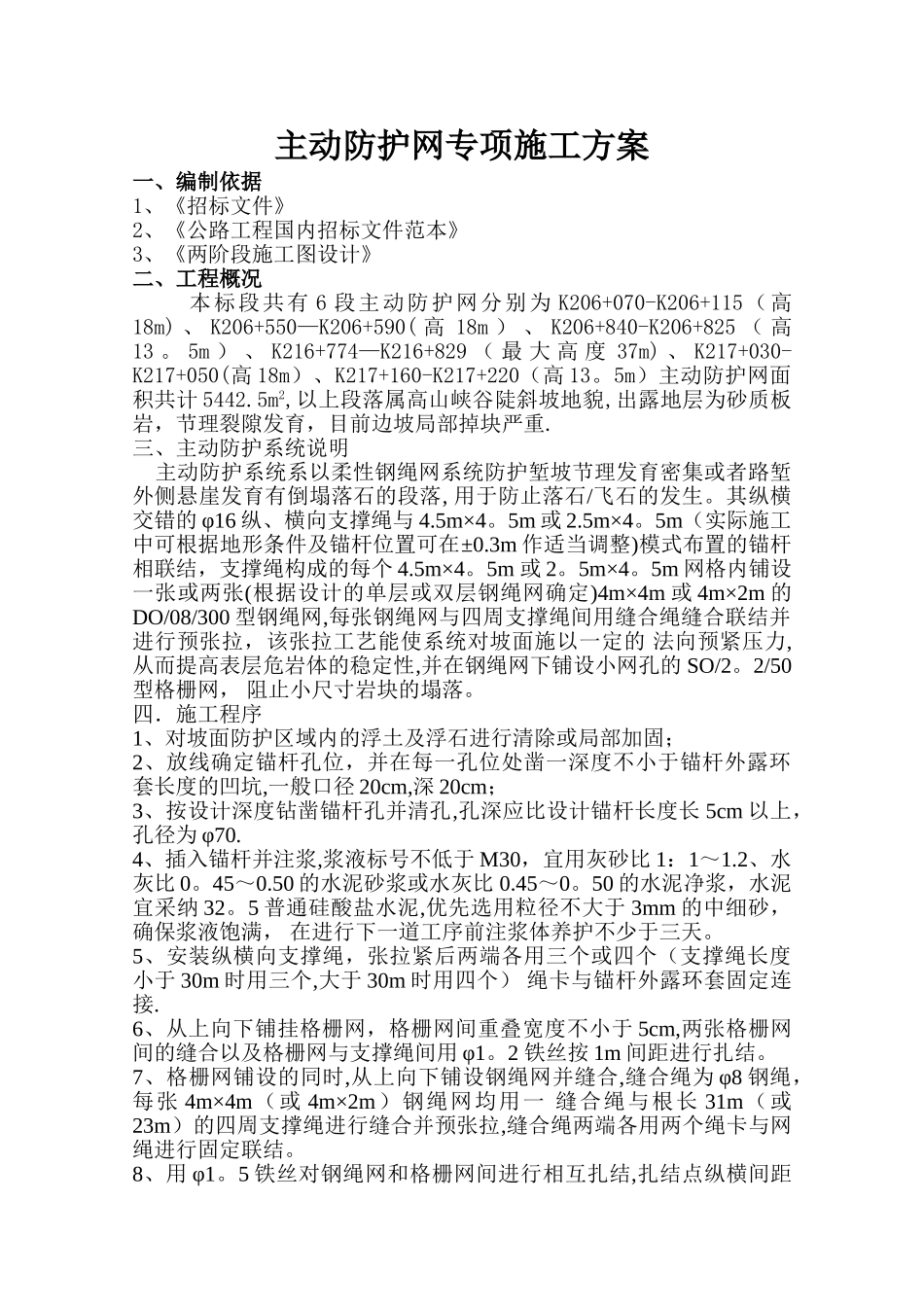

主动防护网专项施工方案一、编制依据1、《招标文件》2、《公路工程国内招标文件范本》3、《两阶段施工图设计》二、工程概况 本标段共有 6 段主动防护网分别为 K206+070-K206+115（高18m) 、 K206+550—K206+590( 高 18m ） 、 K206+840-K206+825 （ 高13 。 5m ） 、 K216+774—K216+829 （ 最 大 高 度 37m) 、 K217+030-K217+050(高 18m）、K217+160-K217+220（高 13。5m）主动防护网面积共计 5442.5m2,以上段落属高山峡谷陡斜坡地貌,出露地层为砂质板岩，节理裂隙发育，目前边坡局部掉块严重.三、主动防护系统说明 主动防护系统系以柔性钢绳网系统防护堑坡节理发育密集或者路堑外侧悬崖发育有倒塌落石的段落, 用于防止落石/飞石的发生。其纵横交错的 φ16 纵、横向支撑绳与 4.5m×4。5m 或 2.5m×4。5m（实际施工中可根据地形条件及锚杆位置可在±0.3m 作适当调整)模式布置的锚杆相联结，支撑绳构成的每个 4.5m×4。5m 或 2。5m×4。5m 网格内铺设一张或两张(根据设计的单层或双层钢绳网确定)4m×4m 或 4m×2m 的DO/08/300 型钢绳网,每张钢绳网与四周支撑绳间用缝合绳缝合联结并进行预张拉，该张拉工艺能使系统对坡面施以一定的 法向预紧压力,从而提高表层危岩体的稳定性,并在钢绳网下铺设小网孔的 SO/2。2/50型格栅网， 阻止小尺寸岩块的塌落。 四．施工程序 1、对坡面防护区域内的浮土及浮石进行清除或局部加固；2、放线确定锚杆孔位，并在每一孔位处凿一深度不小于锚杆外露环套长度的凹坑,一般口径 20cm,深 20cm； 3、按设计深度钻凿锚杆孔并清孔,孔深应比设计锚杆长度长 5cm 以上，孔径为 φ70. 4、插入锚杆并注浆,浆液标号不低于 M30，宜用灰砂比 1：1～1.2、水灰比 0。45～0.50 的水泥砂浆或水灰比 0.45～0。50 的水泥净浆，水泥宜采纳 32。5 普通硅酸盐水泥,优先选用粒径不大于 3mm 的中细砂，确保浆液饱满， 在进行下一道工序前注浆体养护不少于三天。5、安装纵横向支撑绳，张拉紧后两端各用三个或四个（支撑绳长度小于 30m 时用三个,大于 30m 时用四个） 绳卡与锚杆外露环套固定连接. 6、从上向下铺挂格栅网，格栅网间重叠宽度不小于 5cm,两张格栅网间的缝合以及格栅网与支撑绳间用 φ1。2 铁丝按 1m 间距进行扎结。 7、格栅网铺设的同时,从上向下铺设钢绳网并缝合,缝合绳为 φ8 钢绳，每张 4m×4m（或 4m×2m）钢绳网均用一 缝合绳与根长 31m...
