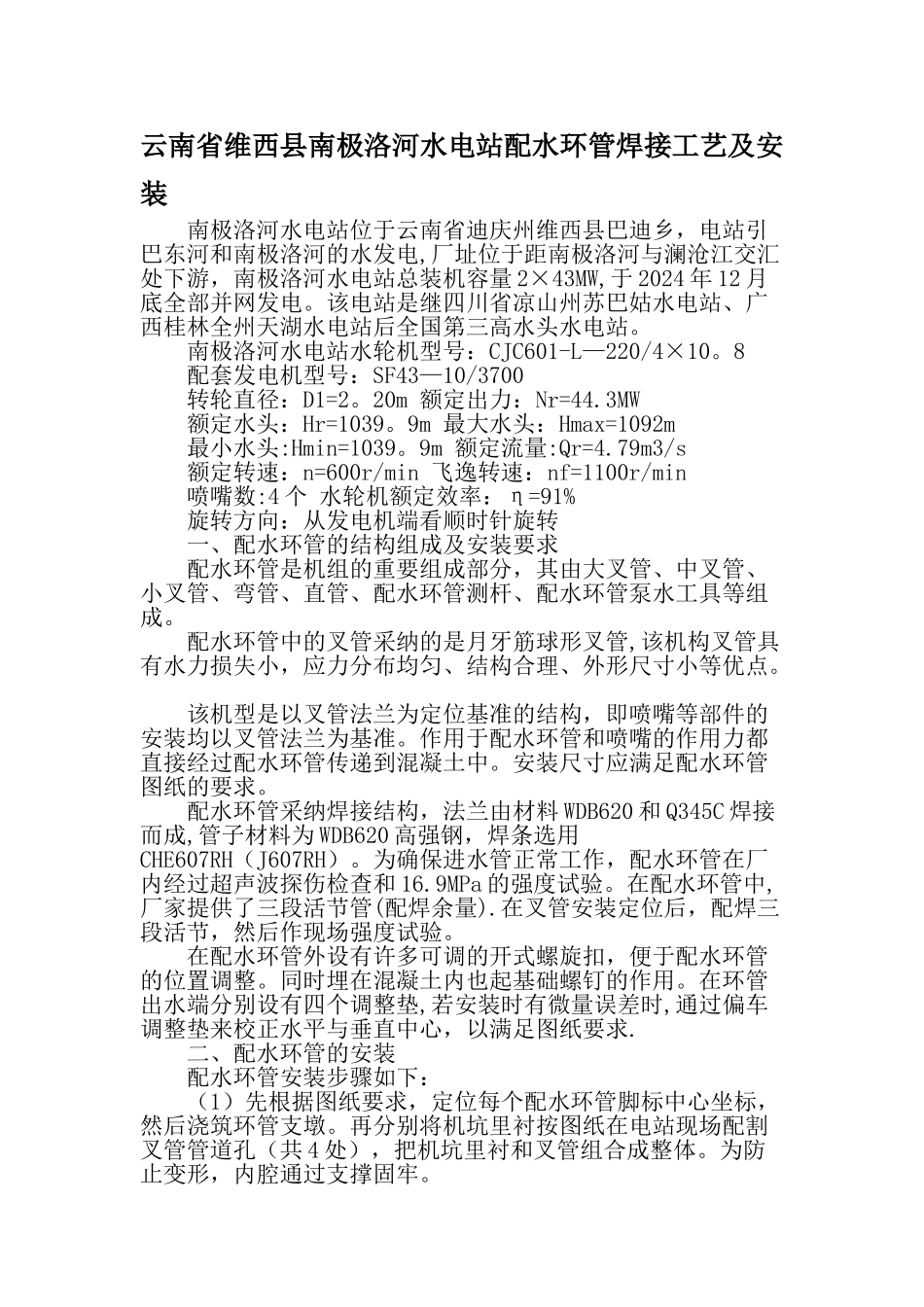

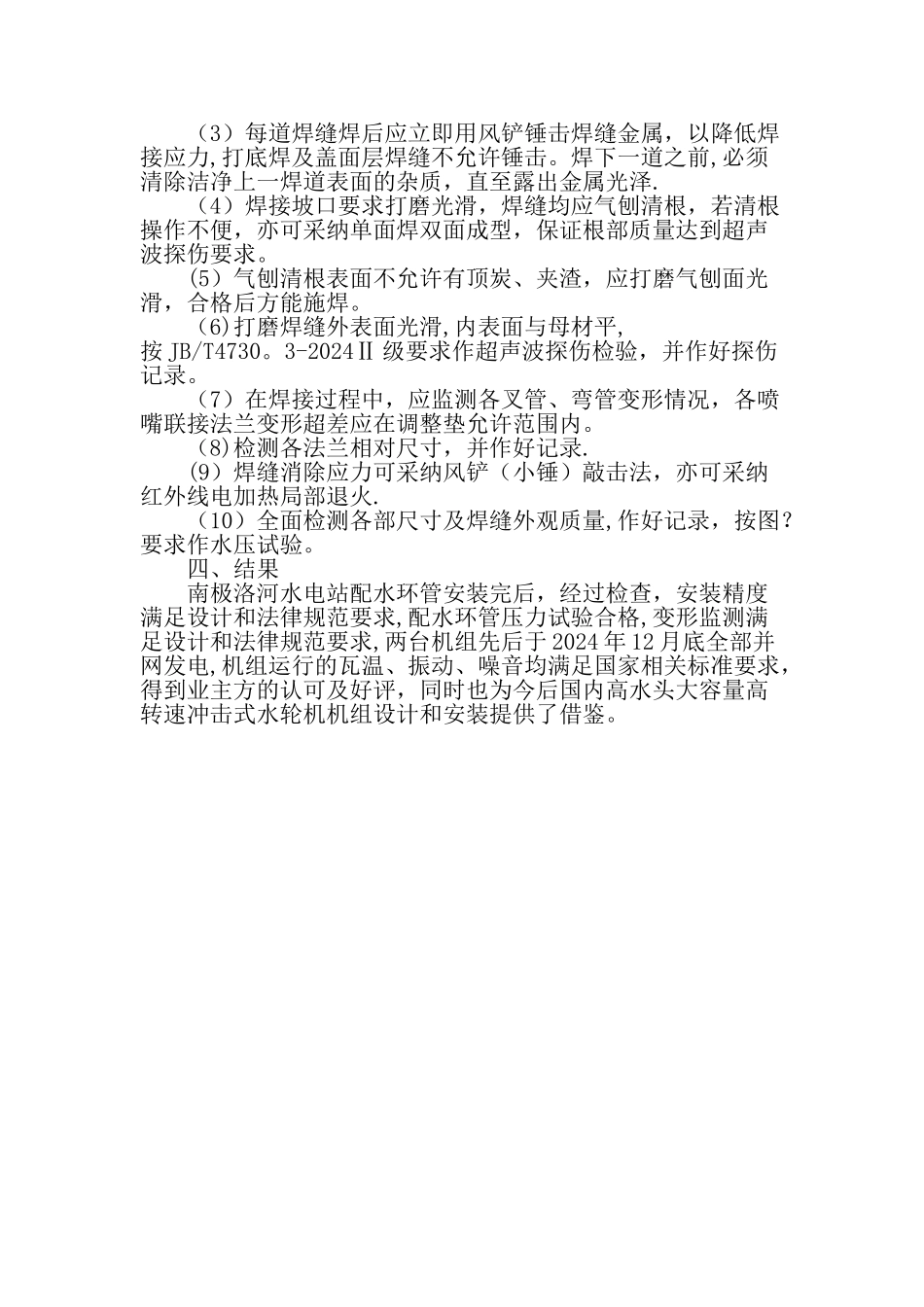

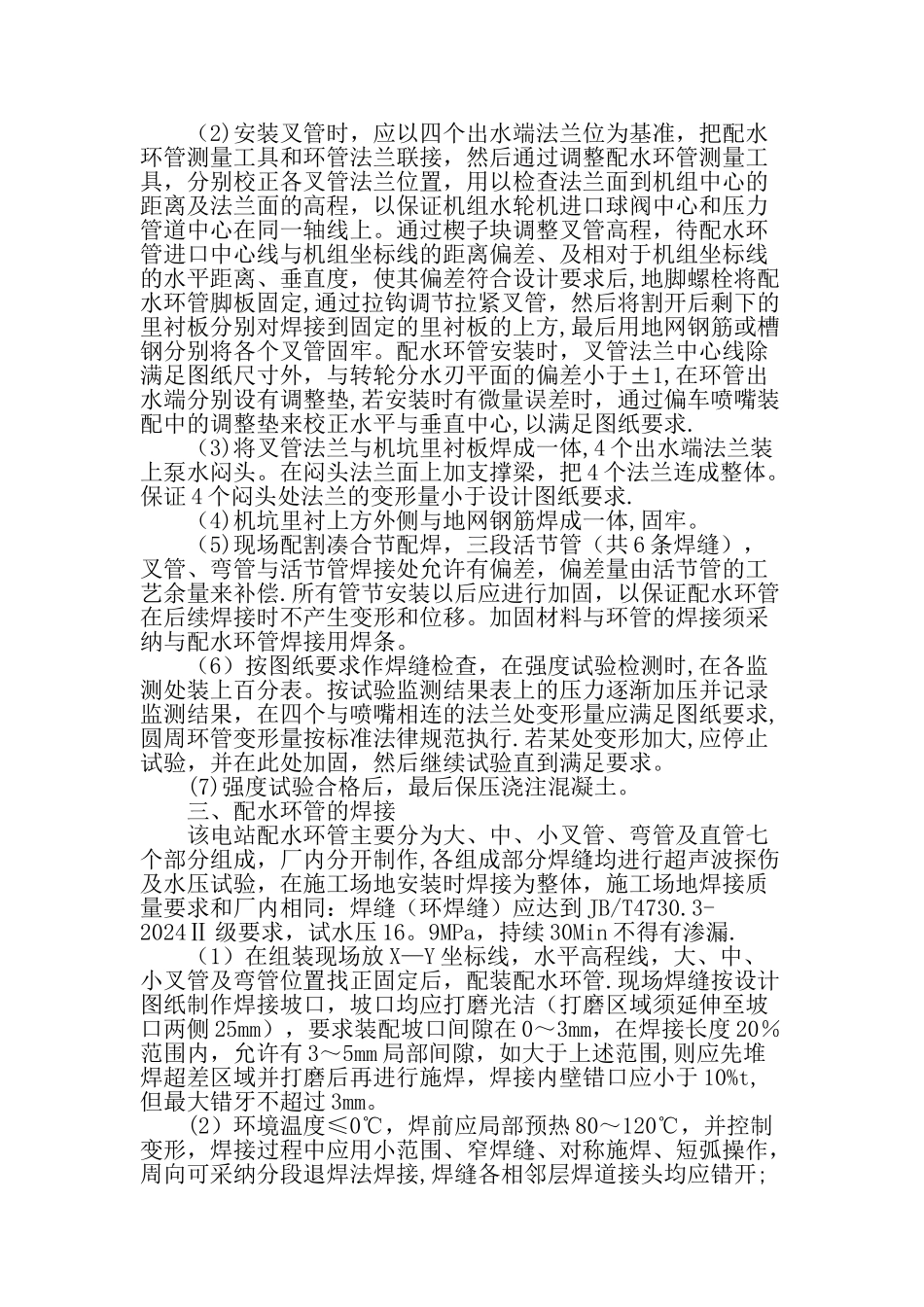

云南省维西县南极洛河水电站配水环管焊接工艺及安装 南极洛河水电站位于云南省迪庆州维西县巴迪乡，电站引巴东河和南极洛河的水发电,厂址位于距南极洛河与澜沧江交汇处下游，南极洛河水电站总装机容量 2×43MW,于 2024 年 12 月底全部并网发电。该电站是继四川省凉山州苏巴姑水电站、广西桂林全州天湖水电站后全国第三高水头水电站。 南极洛河水电站水轮机型号：CJC601-L—220/4×10。8 配套发电机型号：SF43—10/3700 转轮直径：D1=2。20m 额定出力：Nr=44.3MW 额定水头：Hr=1039。9m 最大水头：Hmax=1092m 最小水头:Hmin=1039。9m 额定流量:Qr=4.79m3/s 额定转速：n=600r/min 飞逸转速：nf=1100r/min 喷嘴数:4 个 水轮机额定效率：η=91% 旋转方向：从发电机端看顺时针旋转 一、配水环管的结构组成及安装要求 配水环管是机组的重要组成部分，其由大叉管、中叉管、小叉管、弯管、直管、配水环管测杆、配水环管泵水工具等组成。 配水环管中的叉管采纳的是月牙筋球形叉管,该机构叉管具有水力损失小，应力分布均匀、结构合理、外形尺寸小等优点。 该机型是以叉管法兰为定位基准的结构，即喷嘴等部件的安装均以叉管法兰为基准。作用于配水环管和喷嘴的作用力都直接经过配水环管传递到混凝土中。安装尺寸应满足配水环管图纸的要求。 配水环管采纳焊接结构，法兰由材料 WDB620 和 Q345C 焊接而成,管子材料为 WDB620 高强钢，焊条选用CHE607RH（J607RH）。为确保进水管正常工作，配水环管在厂内经过超声波探伤检查和 16.9MPa 的强度试验。在配水环管中,厂家提供了三段活节管(配焊余量).在叉管安装定位后，配焊三段活节，然后作现场强度试验。 在配水环管外设有许多可调的开式螺旋扣，便于配水环管的位置调整。同时埋在混凝土内也起基础螺钉的作用。在环管出水端分别设有四个调整垫,若安装时有微量误差时,通过偏车调整垫来校正水平与垂直中心，以满足图纸要求. 二、配水环管的安装 配水环管安装步骤如下： （1）先根据图纸要求，定位每个配水环管脚标中心坐标，然后浇筑环管支墩。再分别将机坑里衬按图纸在电站现场配割叉管管道孔（共 4 处），把机坑里衬和叉管组合成整体。为防止变形，内腔通过支撑固牢。 （2)安装叉管时，应以四个出水端法兰位为基准，把配水环管测量工具和环管法兰联接，然后通过调整配水环管测量工具，分别校正各叉管法兰位置，用以检查法兰面到机组中心的距离及法兰面的高程，以保证机组水...
