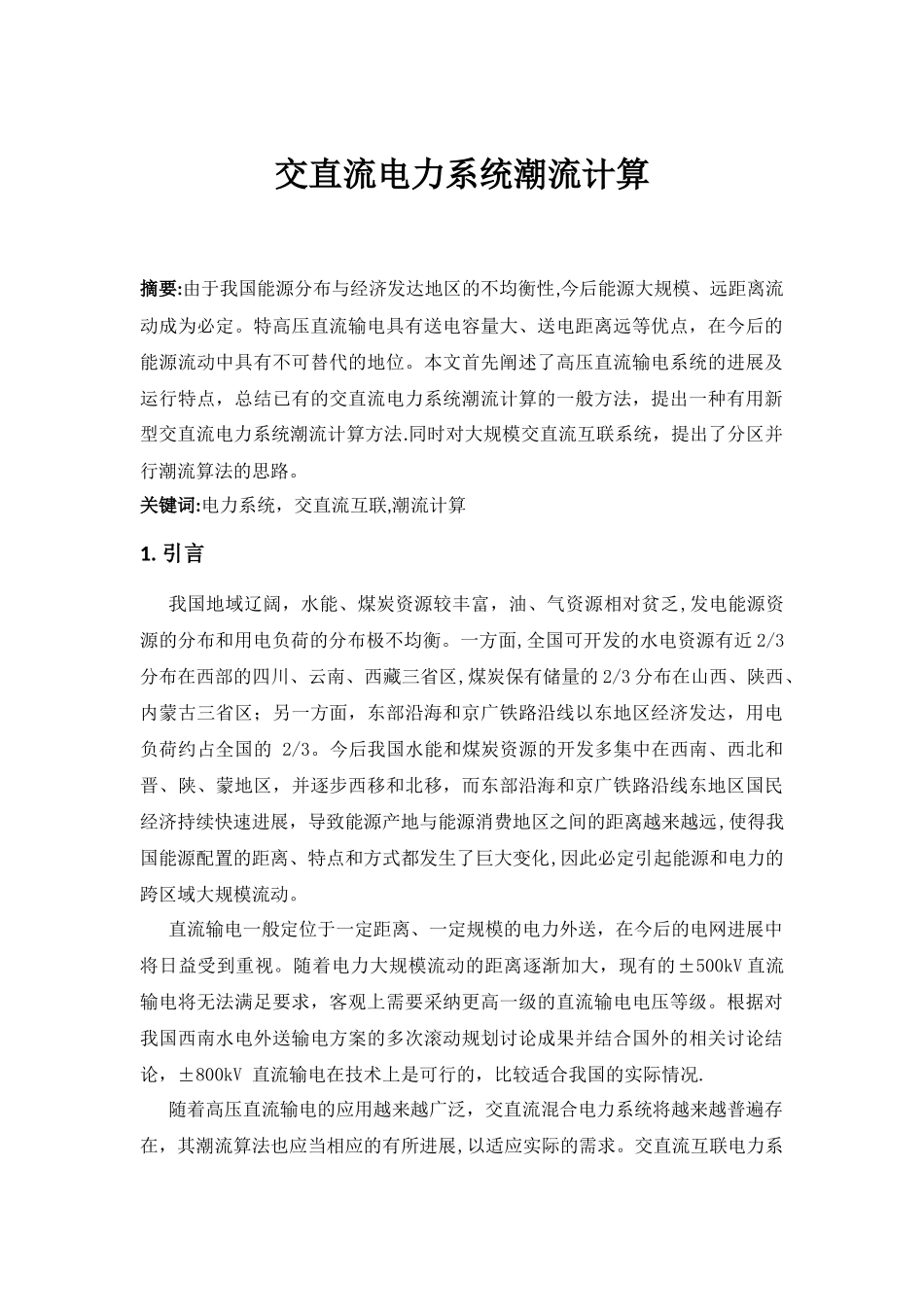

交直流电力系统潮流计算摘要:由于我国能源分布与经济发达地区的不均衡性,今后能源大规模、远距离流动成为必定。特高压直流输电具有送电容量大、送电距离远等优点，在今后的能源流动中具有不可替代的地位。本文首先阐述了高压直流输电系统的进展及运行特点，总结已有的交直流电力系统潮流计算的一般方法，提出一种有用新型交直流电力系统潮流计算方法.同时对大规模交直流互联系统，提出了分区并行潮流算法的思路。关键词:电力系统，交直流互联,潮流计算1. 引言我国地域辽阔，水能、煤炭资源较丰富，油、气资源相对贫乏,发电能源资源的分布和用电负荷的分布极不均衡。一方面,全国可开发的水电资源有近 2/3 分布在西部的四川、云南、西藏三省区,煤炭保有储量的 2/3 分布在山西、陕西、内蒙古三省区；另一方面，东部沿海和京广铁路沿线以东地区经济发达，用电负荷约占全国的 2/3。今后我国水能和煤炭资源的开发多集中在西南、西北和晋、陕、蒙地区，并逐步西移和北移，而东部沿海和京广铁路沿线东地区国民经济持续快速进展，导致能源产地与能源消费地区之间的距离越来越远,使得我国能源配置的距离、特点和方式都发生了巨大变化,因此必定引起能源和电力的跨区域大规模流动。直流输电一般定位于一定距离、一定规模的电力外送，在今后的电网进展中将日益受到重视。随着电力大规模流动的距离逐渐加大，现有的±500kV 直流输电将无法满足要求，客观上需要采纳更高一级的直流输电电压等级。根据对我国西南水电外送输电方案的多次滚动规划讨论成果并结合国外的相关讨论结论，±800kV 直流输电在技术上是可行的，比较适合我国的实际情况.随着高压直流输电的应用越来越广泛，交直流混合电力系统将越来越普遍存在，其潮流算法也应当相应的有所进展,以适应实际的需求。交直流互联电力系统潮流算法主要分为联合求解法和交替求解法。联合求解法的收敛性好，但破坏了沟通潮流算法中雅可比矩阵的结构,计算效率会随着直流系统的增加而降低；交替求解法的收敛条件相对苛刻，不需要修改沟通系统的雅可比矩阵，易于实现。在讨论算法的同时，也应当考虑到大规模交直流混合电力系统的区域特性，因此如何对大规模交直流混合电力系统进行区域划分，进行并行求解也是本文讨论的范围.本文首先对高压直流输电系统进行阐述,表明其未来具有良好的进展空间，因此讨论交直流电力系统的潮流计算是非常有必要的。其次适当总结当前交直流电力系统的算法，并提出一种有用新型算法....
