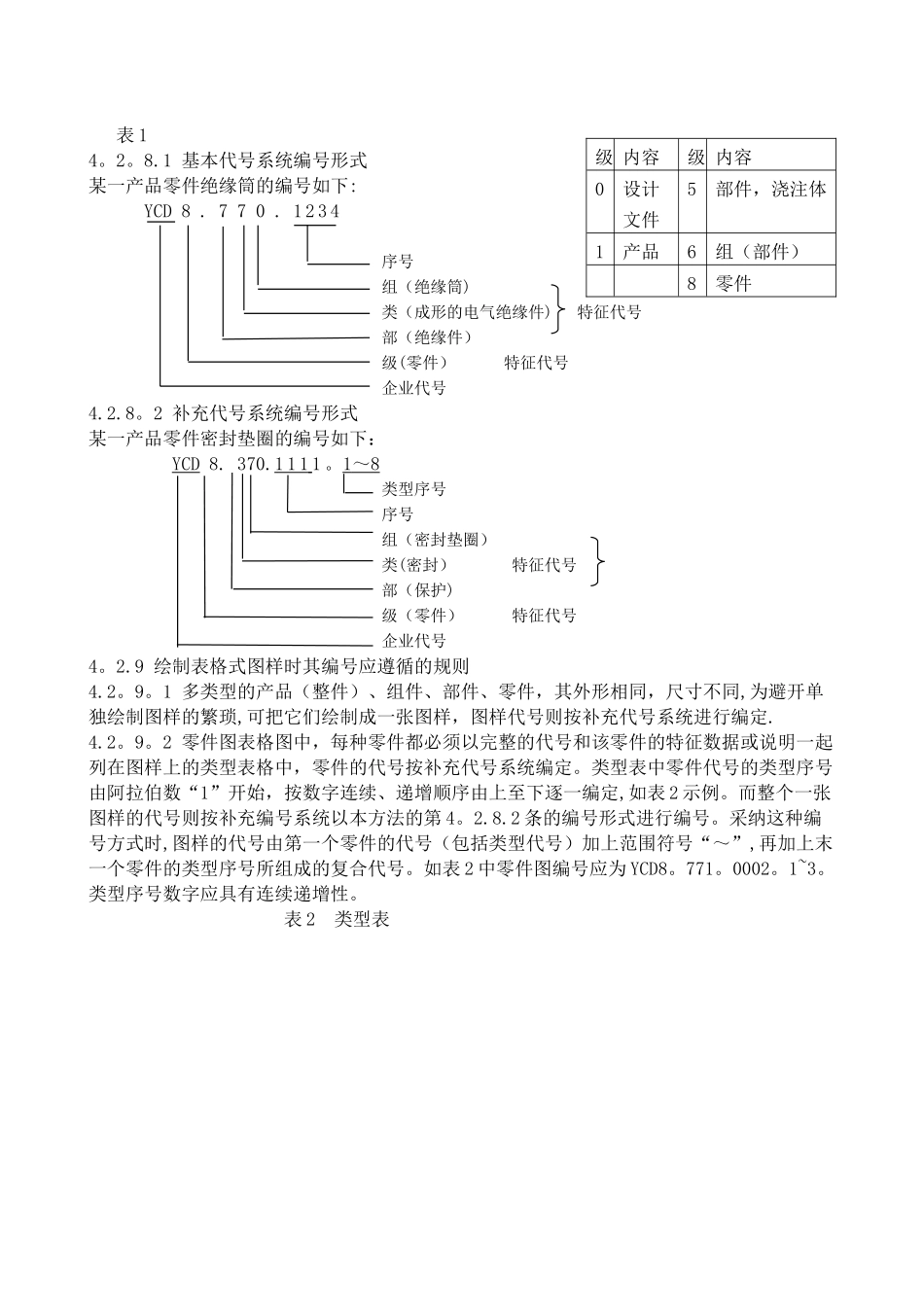

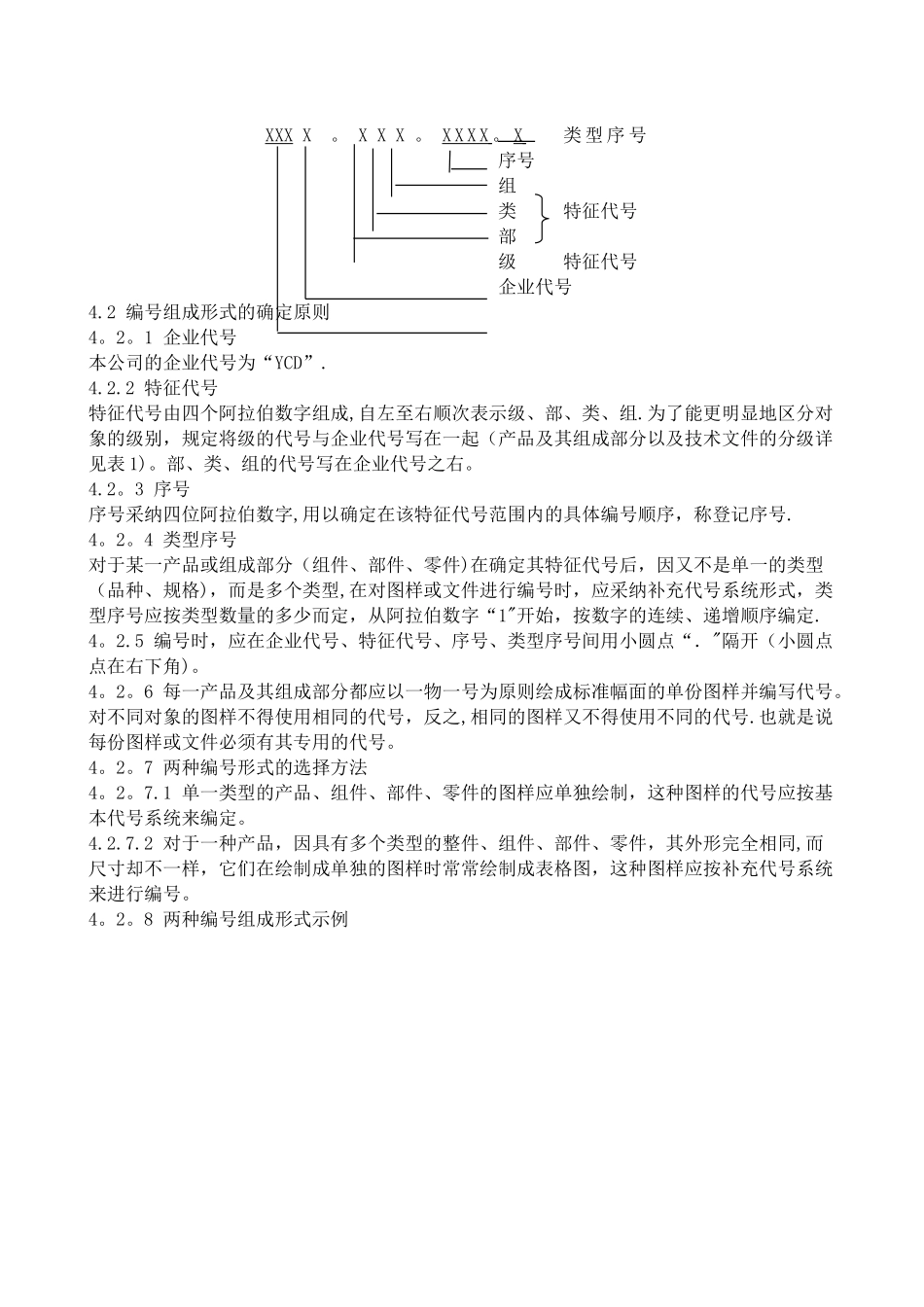

产品图样和技术文件编号管理办法1。 目的1.1 为法律规范本公司产品设计管理,便于技术文件资料的标识、使用、表明技术文件和图样的不同类型和不同性质;1。2 编号管理方法被有效地运用。2。 范围本公司所有的技术文件及图样，包括自行设计的产品图纸、零部件图纸、自行编写的技术条件、安装使用说明书、试制鉴定大纲、工艺文件,作业指导书等的编号.3. 参考资料JB/DQZ0133。9-1985 电工产品图样及技术文件编制导则 产品图样及技术文件十进位分类编号法4. 编号方法4。1 图样和文件组成的形式图样和文件的组成方式有两种:基本代号系统和补充代号系统。4。1。1 基本代号系统：它由以下三部分组成，它适用于单一类型的产品或组成部分的图样或文件编号a。企业代号b。特征代号c。序号基本代号系统排列顺序如下：XXX X 。 X X X 。 X X X X 序号组类 特征代号部级 特征代号企业代号 4。1。2 补充代号系统：它由基本代号系统加上类型序号组成，它适用于具有多个类型的产品或组成部分的图样或文件编号补充代号系统排列顺序如下XXX X 。 X X X 。 X X X X 。 X 类 型 序 号 序号组类 特征代号部级 特征代号企业代号 4.2 编号组成形式的确定原则4。2。1 企业代号本公司的企业代号为“YCD”.4.2.2 特征代号特征代号由四个阿拉伯数字组成,自左至右顺次表示级、部、类、组.为了能更明显地区分对象的级别，规定将级的代号与企业代号写在一起（产品及其组成部分以及技术文件的分级详见表 1)。部、类、组的代号写在企业代号之右。4.2。3 序号序号采纳四位阿拉伯数字,用以确定在该特征代号范围内的具体编号顺序，称登记序号.4。2。4 类型序号对于某一产品或组成部分（组件、部件、零件)在确定其特征代号后，因又不是单一的类型（品种、规格)，而是多个类型,在对图样或文件进行编号时，应采纳补充代号系统形式，类型序号应按类型数量的多少而定，从阿拉伯数字“1"开始，按数字的连续、递增顺序编定.4。2.5 编号时，应在企业代号、特征代号、序号、类型序号间用小圆点“．"隔开（小圆点点在右下角)。4。2。6 每一产品及其组成部分都应以一物一号为原则绘成标准幅面的单份图样并编写代号。对不同对象的图样不得使用相同的代号，反之,相同的图样又不得使用不同的代号.也就是说每份图样或文件必须有其专用的代号。4。2。7 两种编号形式的选择方法4。2。7.1 单一类型的产品、组件、部件、零件的图样应单独绘制，这种图...
