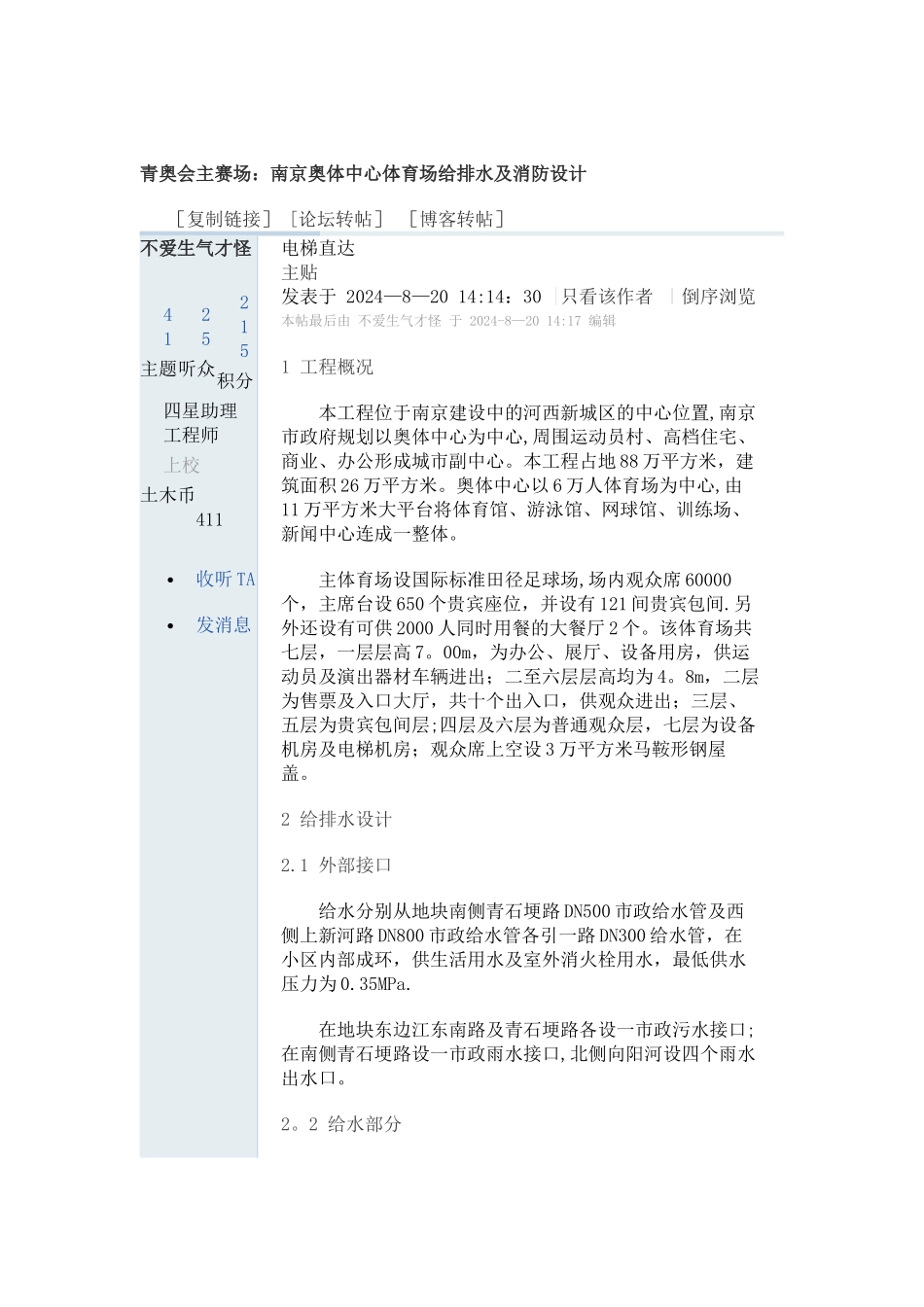

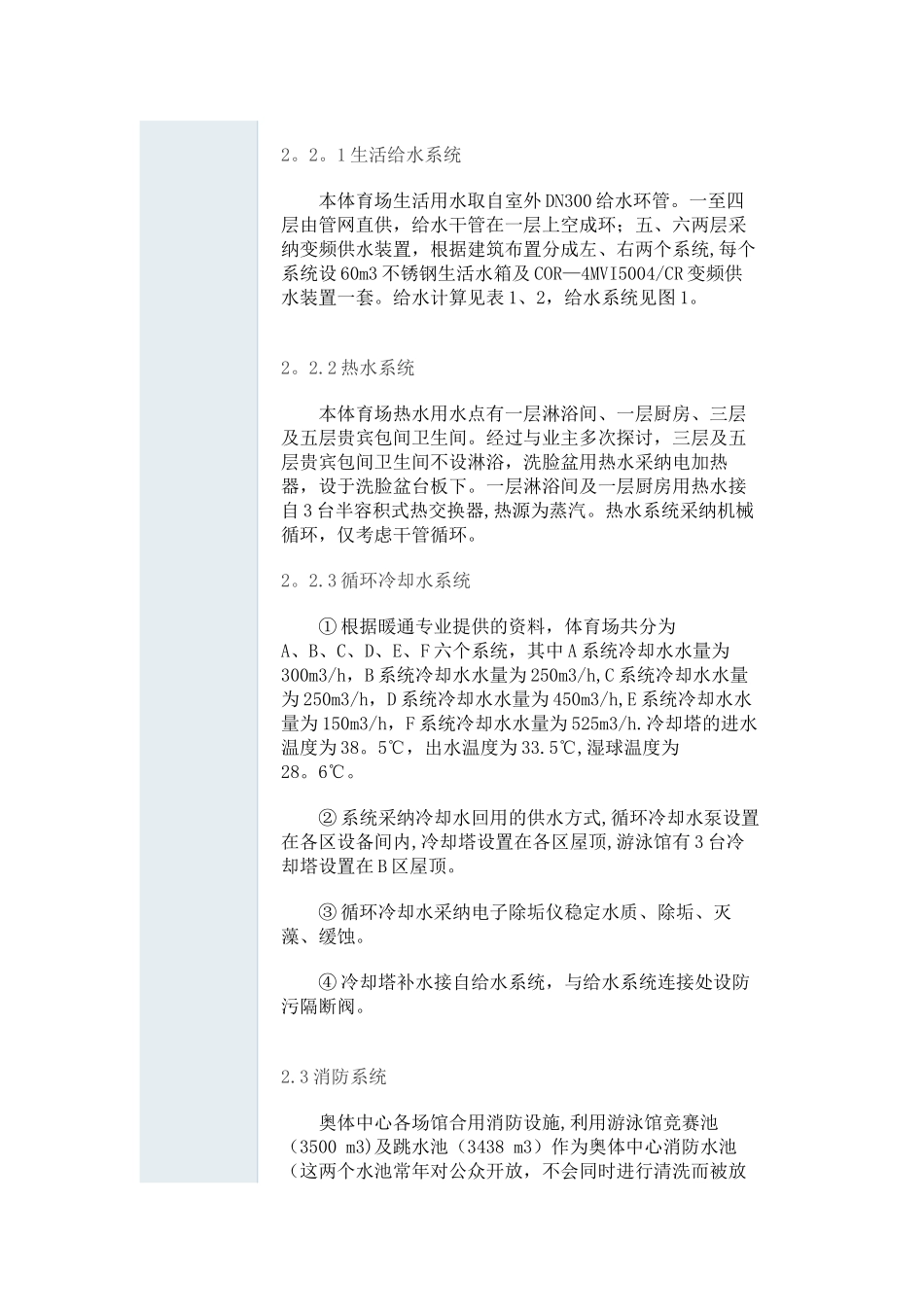

青奥会主赛场：南京奥体中心体育场给排水及消防设计 ［复制链接］ [论坛转帖］ ［博客转帖］ 不爱生气才怪 41主题25听众 215积分四星助理工程师上校土木币411 收听 TA 发消息电梯直达 主贴 发表于 2024—8—20 14:14：30 |只看该作者 ｜倒序浏览 本帖最后由 不爱生气才怪 于 2024-8—20 14:17 编辑 1 工程概况本工程位于南京建设中的河西新城区的中心位置,南京市政府规划以奥体中心为中心,周围运动员村、高档住宅、商业、办公形成城市副中心。本工程占地 88 万平方米，建筑面积 26 万平方米。奥体中心以 6 万人体育场为中心,由11 万平方米大平台将体育馆、游泳馆、网球馆、训练场、新闻中心连成一整体。主体育场设国际标准田径足球场,场内观众席 60000个，主席台设 650 个贵宾座位，并设有 121 间贵宾包间.另外还设有可供 2000 人同时用餐的大餐厅 2 个。该体育场共七层，一层层高 7。00m，为办公、展厅、设备用房，供运动员及演出器材车辆进出；二至六层层高均为 4。8m，二层为售票及入口大厅，共十个出入口，供观众进出；三层、五层为贵宾包间层;四层及六层为普通观众层，七层为设备机房及电梯机房；观众席上空设 3 万平方米马鞍形钢屋盖。2 给排水设计2.1 外部接口给水分别从地块南侧青石埂路 DN500 市政给水管及西侧上新河路 DN800 市政给水管各引一路 DN300 给水管，在小区内部成环，供生活用水及室外消火栓用水，最低供水压力为 0.35MPa.在地块东边江东南路及青石埂路各设一市政污水接口;在南侧青石埂路设一市政雨水接口,北侧向阳河设四个雨水出水口。2。2 给水部分2。2。1 生活给水系统本体育场生活用水取自室外 DN300 给水环管。一至四层由管网直供，给水干管在一层上空成环；五、六两层采纳变频供水装置，根据建筑布置分成左、右两个系统,每个系统设 60m3 不锈钢生活水箱及 COR—4MVI5004/CR 变频供水装置一套。给水计算见表 1、2，给水系统见图 1。2。2.2 热水系统本体育场热水用水点有一层淋浴间、一层厨房、三层及五层贵宾包间卫生间。经过与业主多次探讨，三层及五层贵宾包间卫生间不设淋浴，洗脸盆用热水采纳电加热器，设于洗脸盆台板下。一层淋浴间及一层厨房用热水接自 3 台半容积式热交换器,热源为蒸汽。热水系统采纳机械循环，仅考虑干管循环。2。2.3 循环冷却水系统① 根据暖通专业提供的资料，体育场共分为A、B、C、D、E、F 六个系统，其中 A 系统...
