人行地道涵洞施工方案-精品文档

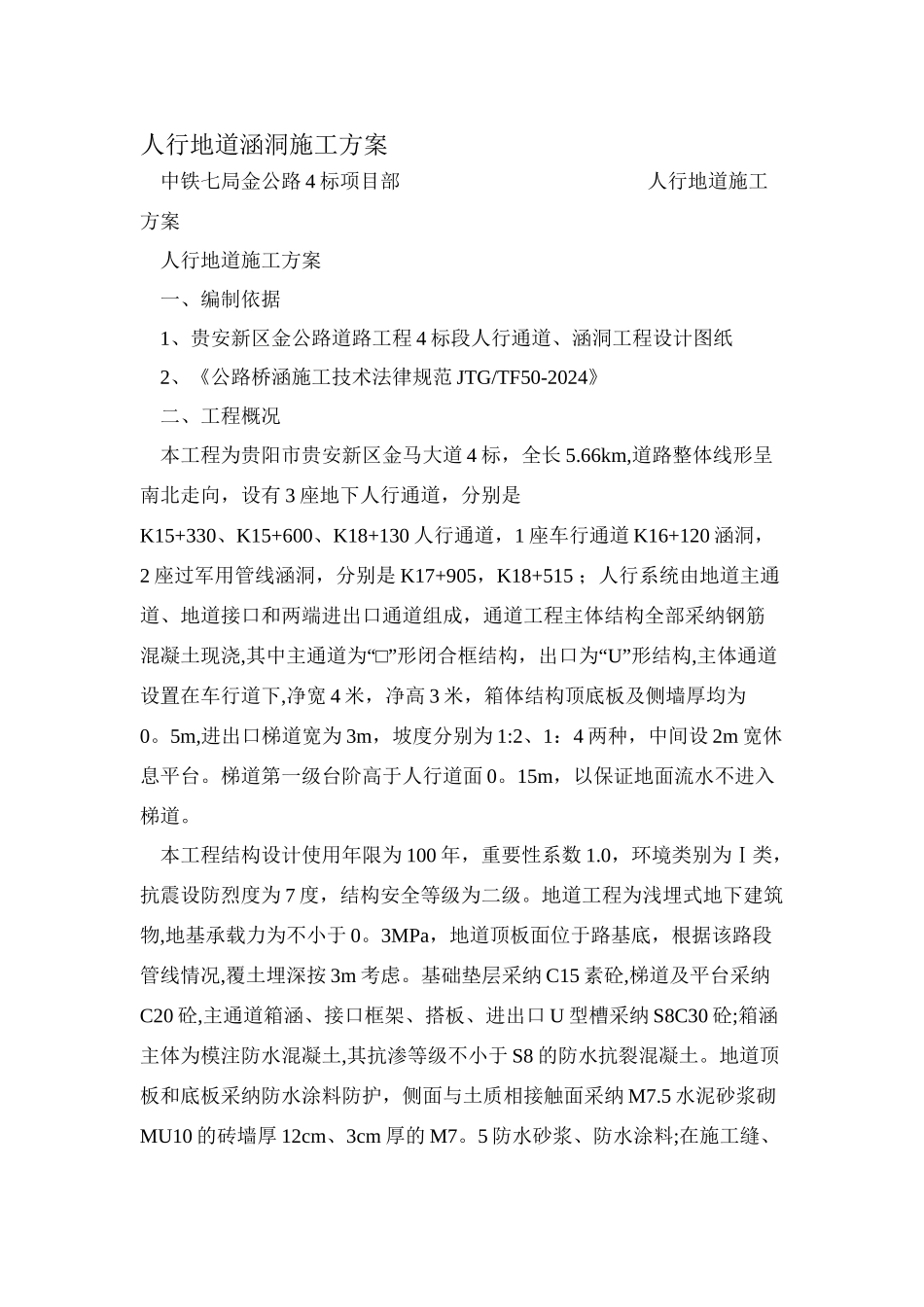

人行地道涵洞施工方案-精品文档_第1页
1/15

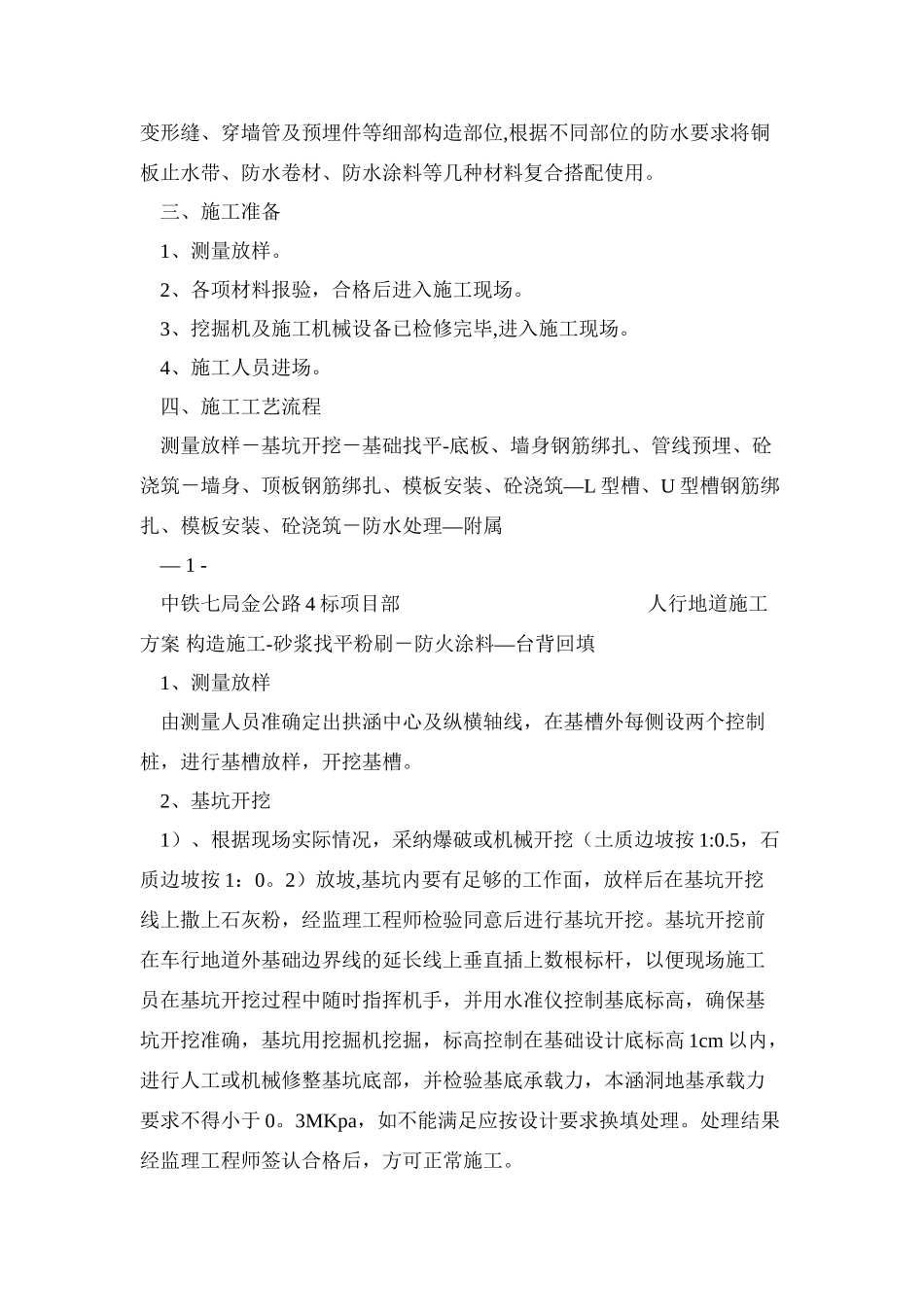

人行地道涵洞施工方案-精品文档_第2页
2/15

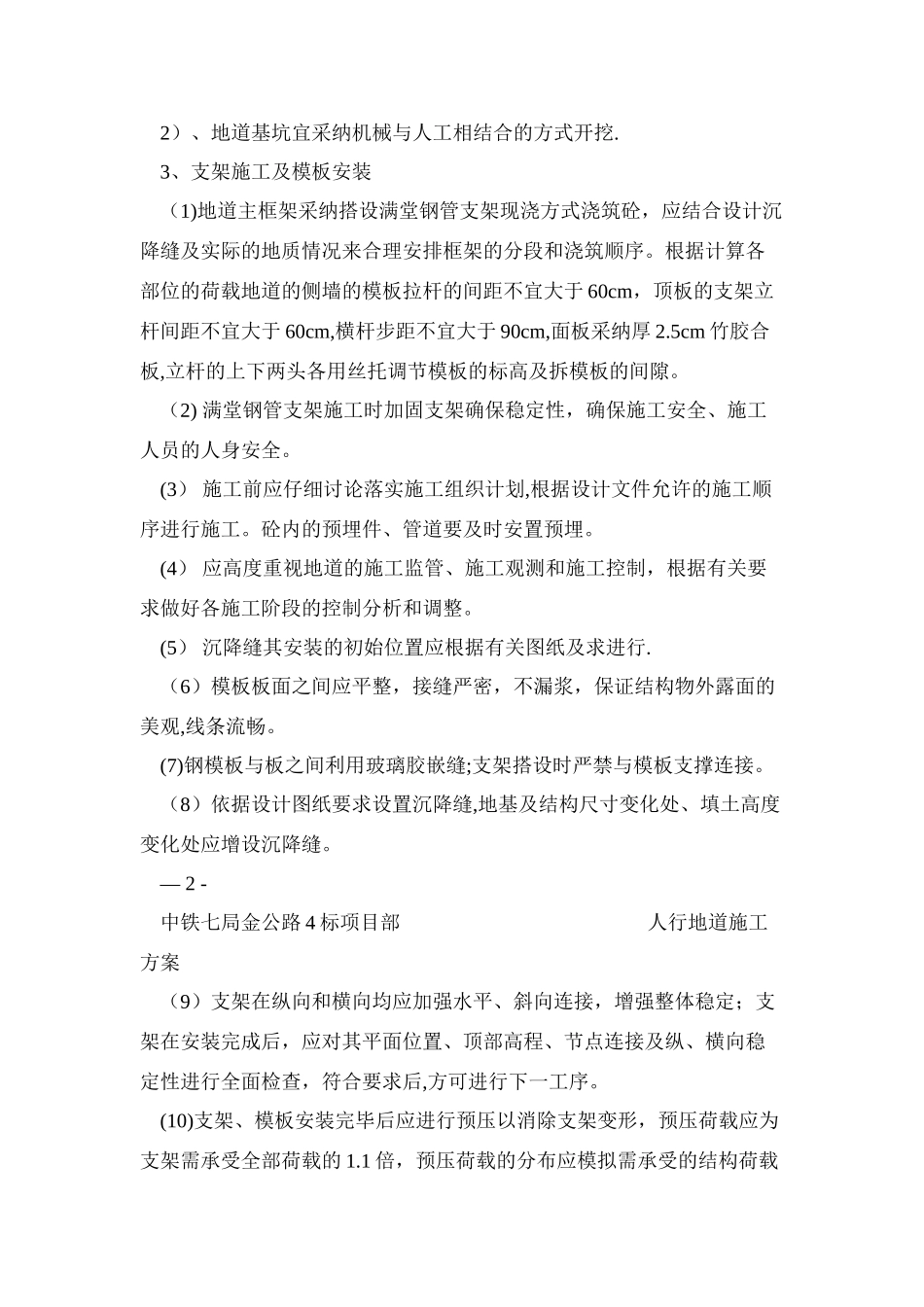

人行地道涵洞施工方案-精品文档_第3页
3/15
人行地道涵洞施工方案 中铁七局金公路 4 标项目部人行地道施工方案 人行地道施工方案 一、编制依据 1、贵安新区金公路道路工程 4 标段人行通道、涵洞工程设计图纸 2、《公路桥涵施工技术法律规范 JTG/TF50-2024》 二、工程概况 本工程为贵阳市贵安新区金马大道 4 标,全长 5.66km,道路整体线形呈南北走向,设有 3 座地下人行通道,分别是K15+330、K15+600、K18+130 人行通道,1 座车行通道 K16+120 涵洞,2 座过军用管线涵洞,分别是 K17+905,K18+515 ;人行系统由地道主通道、地道接口和两端进出口通道组成,通道工程主体结构全部采纳钢筋混凝土现浇,“□”“其中主通道为形闭合框结构,出口为 U”形结构,主体通道设置在车行道下,净宽 4 米,净高 3 米,箱体结构顶底板及侧墙厚均为0。5m,进出口梯道宽为 3m,坡度分别为 1:2、1:4 两种,中间设 2m 宽休息平台。梯道第一级台阶高于人行道面 0。15m,以保证地面流水不进入梯道。 本工程结构设计使用年限为 100 年,重要性系数 1.0,环境类别为Ⅰ类,抗震设防烈度为 7 度,结构安全等级为二级。地道工程为浅埋式地下建筑物,地基承载力为不小于 0。3MPa,地道顶板面位于路基底,根据该路段管线情况,覆土埋深按 3m 考虑。基础垫层采纳 C15 素砼,梯道及平台采纳C20 砼,主通道箱涵、接口框架、搭板、进出口 U 型槽采纳 S8C30 砼;箱涵主体为模注防水混凝土,其抗渗等级不小于 S8 的防水抗裂混凝土。地道顶板和底板采纳防水涂料防护,侧面与土质相接触面采纳 M7.5 水泥砂浆砌MU10 的砖墙厚 12cm、3cm 厚的 M7。5 防水砂浆、防水涂料;在施工缝、变形缝、穿墙管及预埋件等细部构造部位,根据不同部位的防水要求将铜板止水带、防水卷材、防水涂料等几种材料复合搭配使用。 三、施工准备 1、测量放样。 2、各项材料报验,合格后进入施工现场。 3、挖掘机及施工机械设备已检修完毕,进入施工现场。 4、施工人员进场。 四、施工工艺流程 测量放样-基坑开挖-基础找平-底板、墙身钢筋绑扎、管线预埋、砼—浇筑-墙身、顶板钢筋绑扎、模板安装、砼浇筑L 型槽、U 型槽钢筋绑—扎、模板安装、砼浇筑-防水处理附属 — 1 - 中铁七局金公路 4 标项目部人行地道施工 方案 构造施工-—砂浆找平粉刷-防火涂料台背回填 1、测量放样 由测量人员准确定出拱涵中心及纵横轴线,在基槽外每侧设两个控制桩,进行基槽放样,开挖基槽。 2、基坑开...
