人防工程钢筋交底

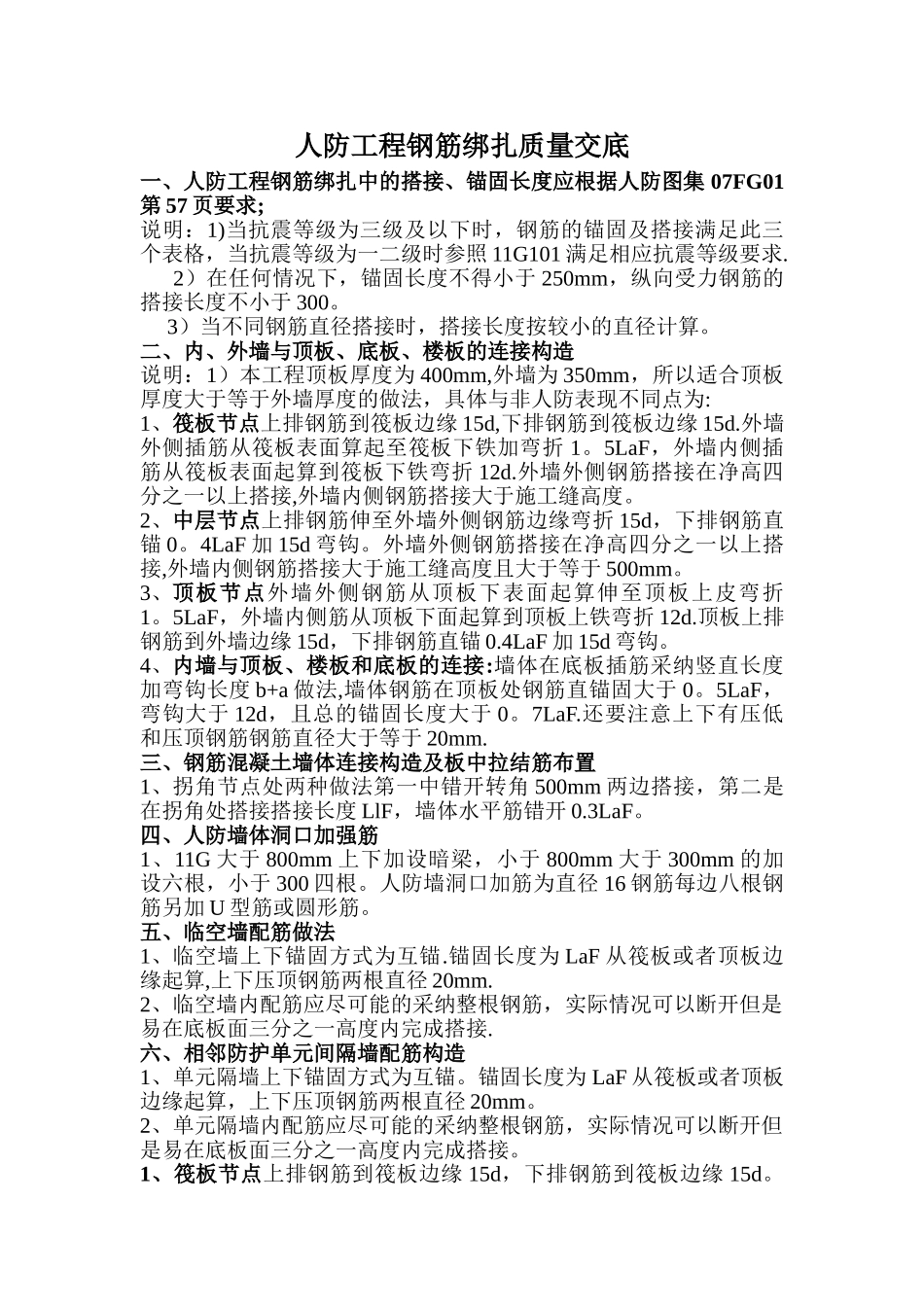

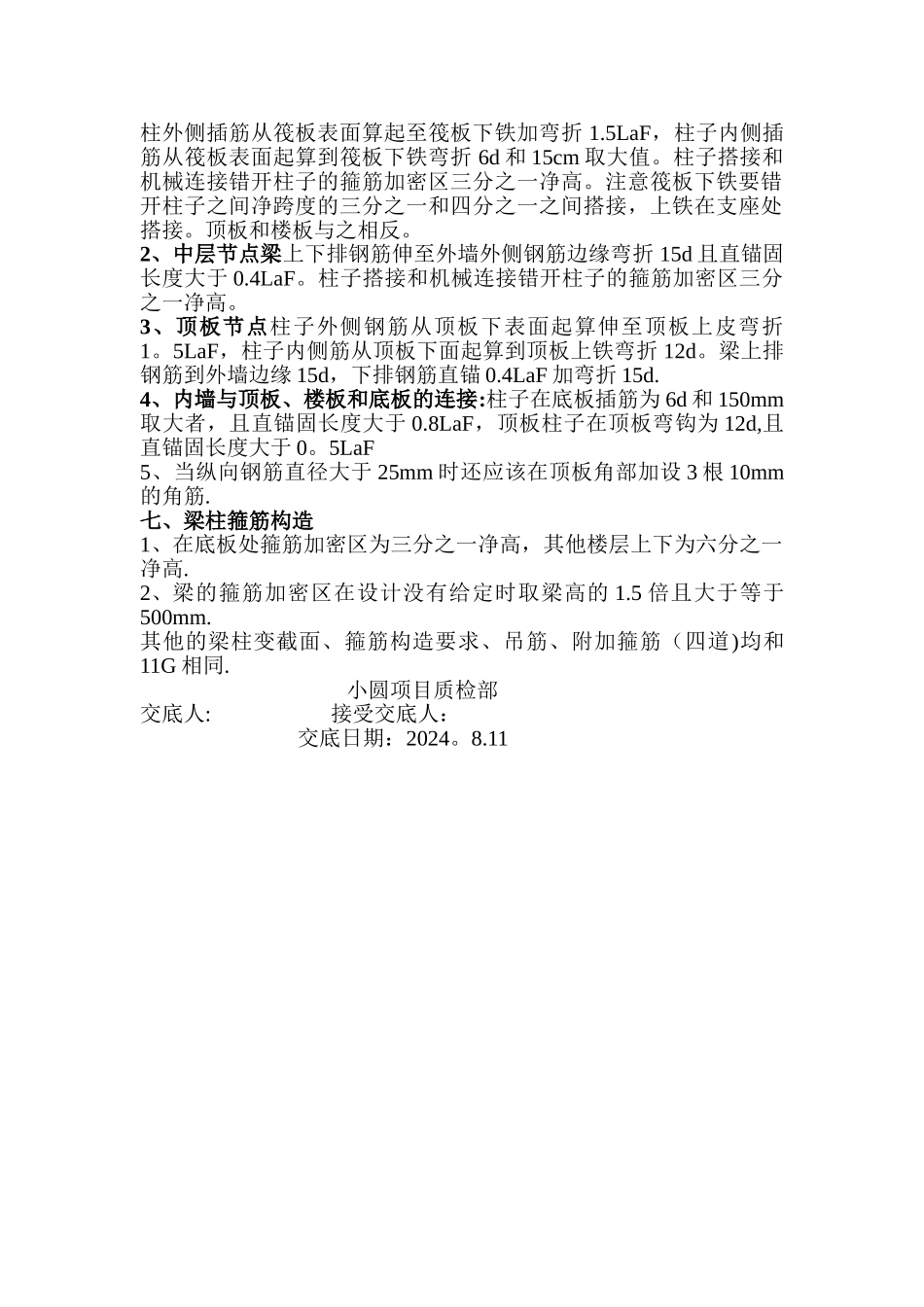

人防工程钢筋绑扎质量交底一、人防工程钢筋绑扎中的搭接、锚固长度应根据人防图集 07FG01第 57 页要求;说明：1)当抗震等级为三级及以下时，钢筋的锚固及搭接满足此三个表格，当抗震等级为一二级时参照 11G101 满足相应抗震等级要求. 2）在任何情况下，锚固长度不得小于 250mm，纵向受力钢筋的搭接长度不小于 300。 3）当不同钢筋直径搭接时，搭接长度按较小的直径计算。二、内、外墙与顶板、底板、楼板的连接构造说明：1）本工程顶板厚度为 400mm,外墙为 350mm，所以适合顶板厚度大于等于外墙厚度的做法，具体与非人防表现不同点为:1、筏板节点上排钢筋到筏板边缘 15d,下排钢筋到筏板边缘 15d.外墙外侧插筋从筏板表面算起至筏板下铁加弯折 1。5LaF，外墙内侧插筋从筏板表面起算到筏板下铁弯折 12d.外墙外侧钢筋搭接在净高四分之一以上搭接,外墙内侧钢筋搭接大于施工缝高度。2、中层节点上排钢筋伸至外墙外侧钢筋边缘弯折 15d，下排钢筋直锚 0。4LaF 加 15d 弯钩。外墙外侧钢筋搭接在净高四分之一以上搭接,外墙内侧钢筋搭接大于施工缝高度且大于等于 500mm。3、顶板节点外墙外侧钢筋从顶板下表面起算伸至顶板上皮弯折1。5LaF，外墙内侧筋从顶板下面起算到顶板上铁弯折 12d.顶板上排钢筋到外墙边缘 15d，下排钢筋直锚 0.4LaF 加 15d 弯钩。4、内墙与顶板、楼板和底板的连接:墙体在底板插筋采纳竖直长度加弯钩长度 b+a 做法,墙体钢筋在顶板处钢筋直锚固大于 0。5LaF，弯钩大于 12d，且总的锚固长度大于 0。7LaF.还要注意上下有压低和压顶钢筋钢筋直径大于等于 20mm.三、钢筋混凝土墙体连接构造及板中拉结筋布置1、拐角节点处两种做法第一中错开转角 500mm 两边搭接，第二是在拐角处搭接搭接长度 LlF，墙体水平筋错开 0.3LaF。四、人防墙体洞口加强筋1、11G 大于 800mm 上下加设暗梁，小于 800mm 大于 300mm 的加设六根，小于 300 四根。人防墙洞口加筋为直径 16 钢筋每边八根钢筋另加 U 型筋或圆形筋。五、临空墙配筋做法1、临空墙上下锚固方式为互锚.锚固长度为 LaF 从筏板或者顶板边缘起算,上下压顶钢筋两根直径 20mm.2、临空墙内配筋应尽可能的采纳整根钢筋，实际情况可以断开但是易在底板面三分之一高度内完成搭接.六、相邻防护单元间隔墙配筋构造1、单元隔墙上下锚固方式为互锚。锚固长度为 LaF 从筏板或者顶板边缘起算，上下压顶钢筋两根直径 20mm。2、单元隔墙内配筋应尽可能的采纳整...
