地基钢管桩压浆处理施工方案

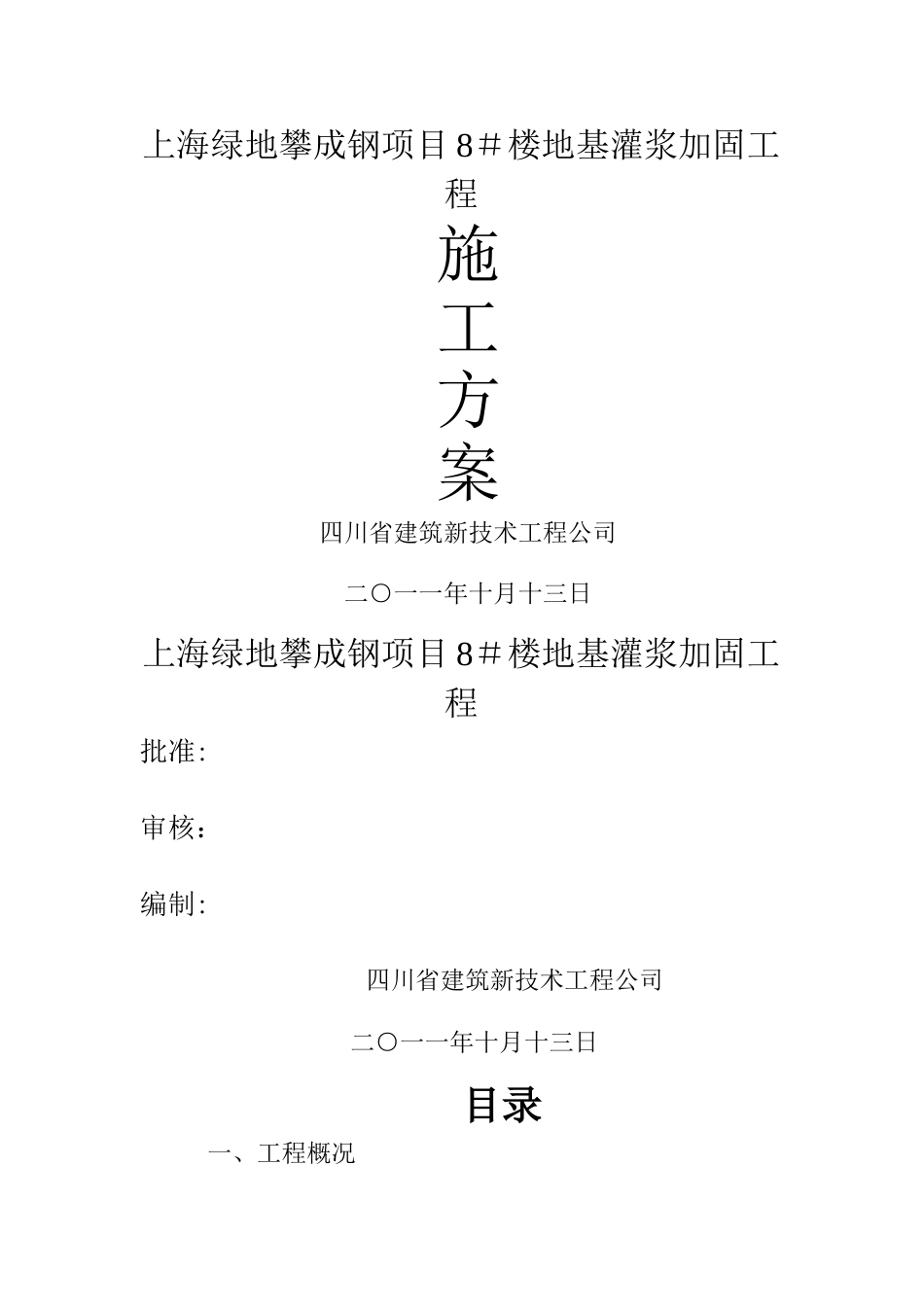

地基钢管桩压浆处理施工方案_第1页
1/7

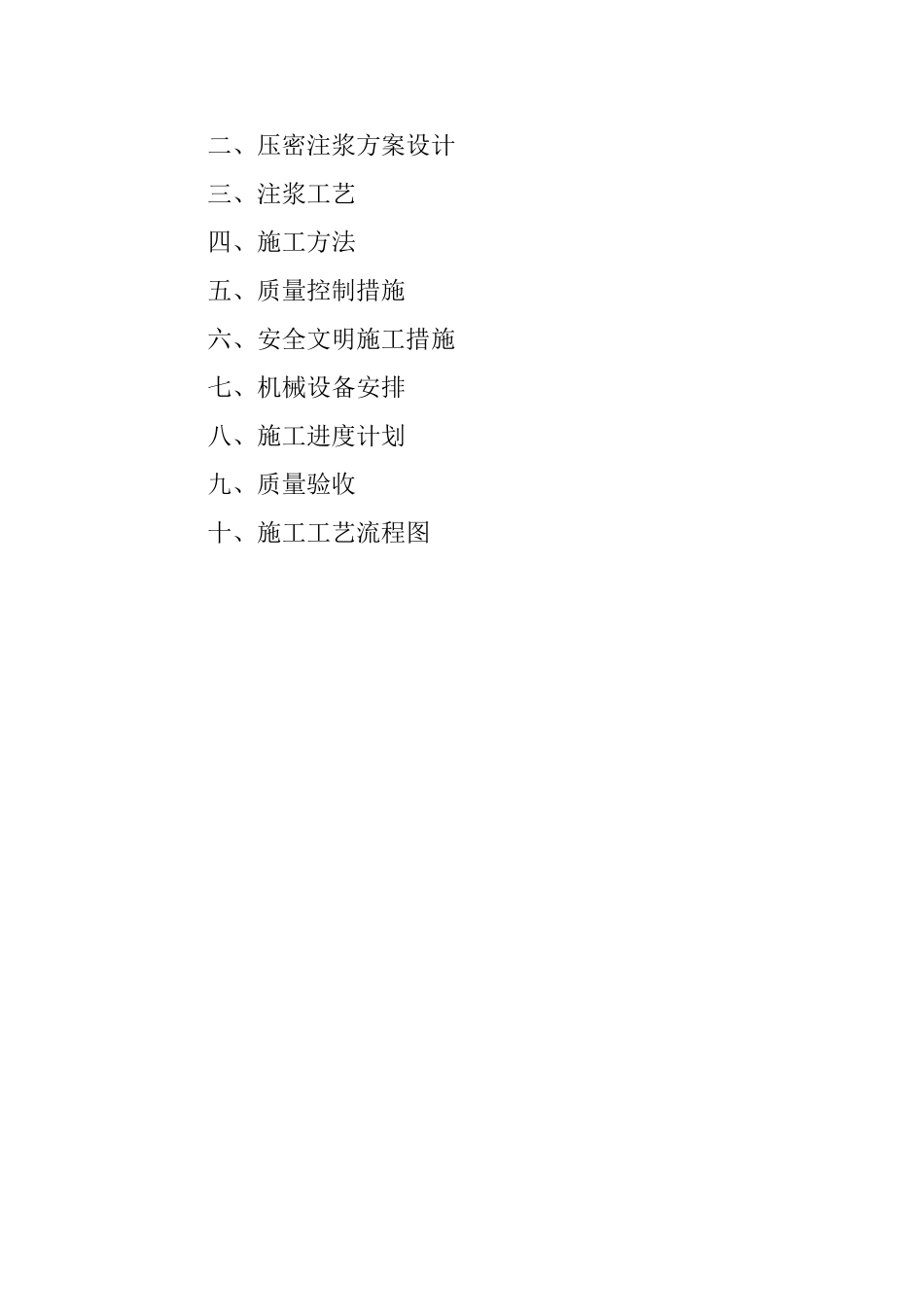

地基钢管桩压浆处理施工方案_第2页
2/7
地基钢管桩压浆处理施工方案_第3页
3/7
上海绿地攀成钢项目 8#楼地基灌浆加固工程施工方案四川省建筑新技术工程公司二○一一年十月十三日上海绿地攀成钢项目 8#楼地基灌浆加固工程批准:审核:编制: 四川省建筑新技术工程公司 二○一一年十月十三日目录一、工程概况二、压密注浆方案设计三、注浆工艺四、施工方法五、质量控制措施六、安全文明施工措施七、机械设备安排八、施工进度计划九、质量验收十、施工工艺流程图一、工程概况该工程为上海绿地集团拟建的攀成钢项目,8#楼采纳筏板基础,稍密卵石层作为其地基持力层。目前 8#楼已经施工至主体部分,由于现场地基土持力层中局部地段为松散卵石,为避开造成安全隐患,经建设单位、设计单位、施工单位及四川省建筑科学讨论院讨论决定对 8#楼地基实行压力灌浆补强进行处理,以提高地基持力层强度。根据设计图纸及法律规范设计要求需对软基段的基础加固处理,地基加固后的 fak不小于 350Kpa;Es 不小于 20Mpa。二、地基加固方案设计1、注浆原理:利用液压把能固化的浆液注入土层或卵石空隙,以改善介质的物理力学性质,达到提高土层承载力的目的。2、注浆加固依据《地基处理手册》、《既有建筑地基基础加固技术法律规范》JGJ123—2000、《建筑地基处理法律规范》(JGJ79—91)及相关技术规程。3、根据建设单位提供的筏板基础设计图,地基处理压缩层范围根据法律规范《JGJ123-2000》6。8.2 条要求间距为1.0-2。0m、注浆影响半径为 0.3m、孔径 Φ=60mm,综合考虑实取孔间距 2m;考虑浆液的均匀渗透,按单排布孔。4、浆液配置:采纳 32。5R 普通硅酸盐水泥,浆液水灰比0.6;当孔洞较大部位可实行浓浆灌注。 三、注浆工艺1、注浆先下部、再中部、后上部;上部预留 1m 左右作为浆液溢出的预留部分,以防止浆液溢出.为防止相邻两孔窜浆,应采纳隔孔注浆.2、为了保证注浆质量和效果,在上部做 5mm 厚钢板封浆板。注浆时分二次进行,间隔 2 小时以上;待第一次注入浆液初凝后,再进行二次注浆。3、注浆压力为 0.2~0。4mpa,根据地层变化可适当进行调整.4、注浆流量根据法律规范要求为 7—10L/min。四、施工方法1、根据场地地质情况,本工程压密注浆采纳先成孔、再下Φ=48mm 花管进行浆液灌注,施工流程见尾页压密注浆工艺流程示意图.2、成孔采纳 SH-30 钻机无损成孔。3、注浆顺序:注浆时应跳注,相邻孔注浆间隙不小于 3 小时,以避开孔间窜浆.4、注浆参数:注浆水泥量 65kg/m,水灰比 0。6,注浆压力 0.2-0.4Mpa,拔管速...
