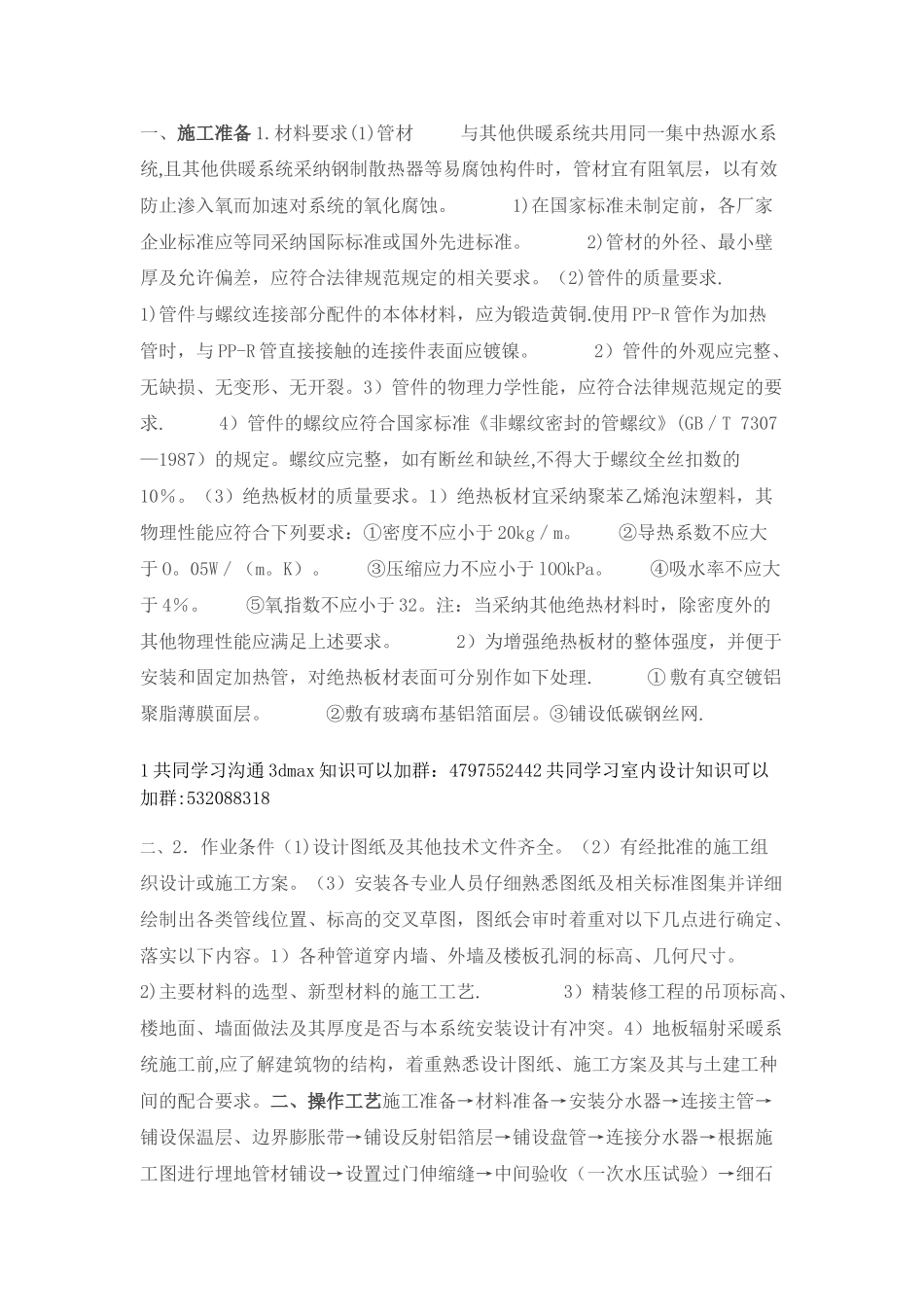

一、施工准备 1.材料要求(1)管材 与其他供暖系统共用同一集中热源水系统,且其他供暖系统采纳钢制散热器等易腐蚀构件时,管材宜有阻氧层,以有效防止渗入氧而加速对系统的氧化腐蚀。 1)在国家标准未制定前,各厂家企业标准应等同采纳国际标准或国外先进标准。 2)管材的外径、最小壁厚及允许偏差,应符合法律规范规定的相关要求。(2)管件的质量要求. 1)管件与螺纹连接部分配件的本体材料,应为锻造黄铜.使用 PP-R 管作为加热管时,与 PP-R 管直接接触的连接件表面应镀镍。 2)管件的外观应完整、无缺损、无变形、无开裂。3)管件的物理力学性能,应符合法律规范规定的要求. 4)管件的螺纹应符合国家标准《非螺纹密封的管螺纹》(GB/T 7307—1987)的规定。螺纹应完整,如有断丝和缺丝,不得大于螺纹全丝扣数的10%。(3)绝热板材的质量要求。1)绝热板材宜采纳聚苯乙烯泡沫塑料,其物理性能应符合下列要求:①密度不应小于 20kg/m。 ②导热系数不应大于 O。05W/(m。K)。 ③压缩应力不应小于 lOOkPa。 ④吸水率不应大于 4%。 ⑤氧指数不应小于 32。注:当采纳其他绝热材料时,除密度外的其他物理性能应满足上述要求。 2)为增强绝热板材的整体强度,并便于安装和固定加热管,对绝热板材表面可分别作如下处理. ① 敷有真空镀铝聚脂薄膜面层。 ②敷有玻璃布基铝箔面层。③铺设低碳钢丝网.1 共同学习沟通 3dmax 知识可以加群:4797552442 共同学习室内设计知识可以加群:532088318二、2.作业条件(1)设计图纸及其他技术文件齐全。(2)有经批准的施工组织设计或施工方案。(3)安装各专业人员仔细熟悉图纸及相关标准图集并详细绘制出各类管线位置、标高的交叉草图,图纸会审时着重对以下几点进行确定、落实以下内容。1)各种管道穿内墙、外墙及楼板孔洞的标高、几何尺寸。 2)主要材料的选型、新型材料的施工工艺. 3)精装修工程的吊顶标高、楼地面、墙面做法及其厚度是否与本系统安装设计有冲突。4)地板辐射采暖系统施工前,应了解建筑物的结构,着重熟悉设计图纸、施工方案及其与土建工种间的配合要求。二、操作工艺施工准备→材料准备→安装分水器→连接主管→铺设保温层、边界膨胀带→铺设反射铝箔层→铺设盘管→连接分水器→根据施工图进行埋地管材铺设→设置过门伸缩缝→中间验收(一次水压试验)→细石混凝土填充层施工→完工验收(二次水压试验)→运行调试⑴地暖施工前,楼地面找平层应检验完毕。 ⑵分集水...
